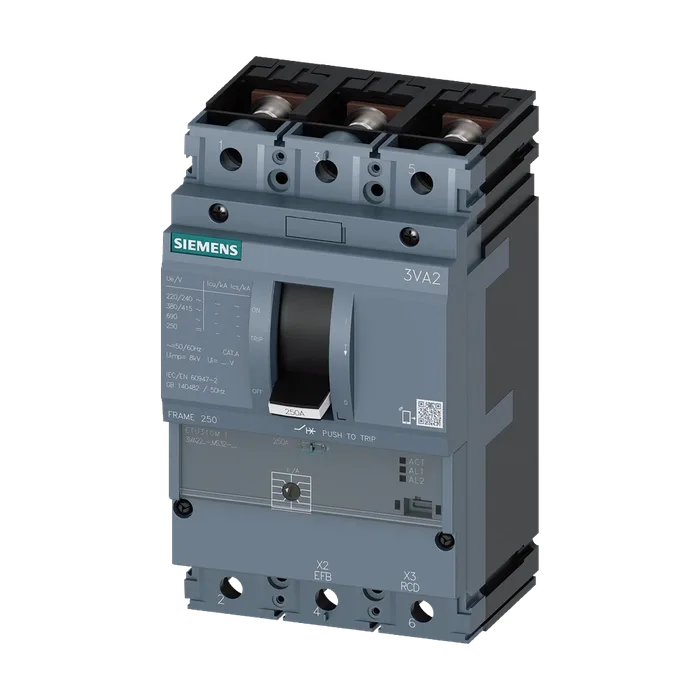

Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита пусковых устройств ETU310M, I, In = 200 A без защиты от перегрузки Ir = 80...200 А защита от коротких замыканий Ii = 3...15 x In плоский винтовой зажим расцепитель напряжения (STL) 12-30 В DC, 24 В AC, 50/60 Гц
по запросуС НДС
Код товара: 3VA22207MS320HA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита пусковых устройств ETU310M, I, In = 200 A без защиты от перегрузки Ir = 80...200 А защита от коротких замыканий Ii = 3...15 x In плоский винтовой зажим расцепитель напряжения (STL) 12-30 В DC, 24 В AC, 50/60 Гц
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита стартера
Исполнение расцепителя макс. токаETU310M
Функция защиты расцепителя макс. токаI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Исполнение вспомогательного выключателябез
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.46 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс15,33 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В12 000
Коммутационная износостойкость / при AC-1 / при 690 В8 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыНет
Прочие измерительные функцииНет
Масса нетто ME2.4 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение200 А
Рабочий ток
При 40 °C200 А
При 45 °C200 А
При 50 °C200 А
При 55 °C200 А
При 60 °C200 А
При 65 °C200 А
При 70 °C200 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком3,5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании3,5 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В5,2 кА
При расцеплении типа I
Мин.600 А
Макс. регулируемое абсолютное значение ном. тока (InN) /3 000 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.600 А
Макс.3 000 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2220-7MS32-0HA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,400 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки129,00 x 195,00 x 142,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 250 Switching capacity class C Icu=110 kA @ 415 V 3-pole, starter protection ETU310M, I, In=200 A Overload protection Ir=80 A.. .200 A short-circuit protection Ii=3...15 x In Lug terminal Shunt release (STL) 12-30 V DC, 24V AC 50/60Hz
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2220-7MS32-0HA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
