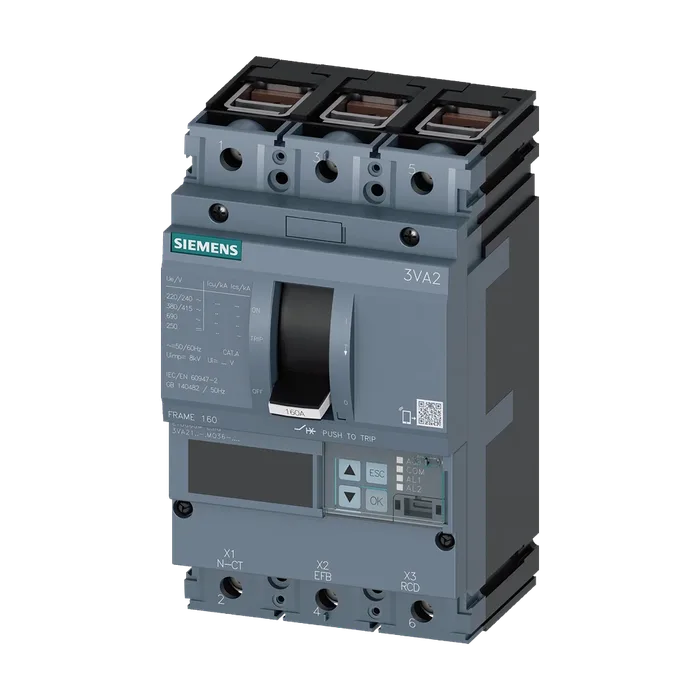

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателей ETU860M, LSIG, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 1,2...15 x In, Ii = 3...15 x In защита от замыканий на землю, отключаемая Ig = 0,25...1 x In, tg = 0,05-0,8 с клеммное соединение
104 011,43 ₽С НДС
Код товара: 3VA21637MQ360AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателей ETU860M, LSIG, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 1,2...15 x In, Ii = 3...15 x In защита от замыканий на землю, отключаемая Ig = 0,25...1 x In, tg = 0,05-0,8 с клеммное соединение
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита двигателя
Исполнение расцепителя макс. токаETU860M
Функция защиты расцепителя макс. токаLSIG
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Рабочая мощность / при AC-3 / при 400 В30 000 Вт
Рабочая мощность / при AC-3 / при 230 В18 500 Вт
Мощность потерь [Вт] / макс.4 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс1,33 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Коммутационная износостойкость / при AC-3 / при 380/415 В7 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюОбразование суммарного тока L-проводник
Функция изделия
Функция связиДа
Обнаружение потери фазыДа
Прочие измерительные функцииДа
Масса нетто ME2.5 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение63 А
Рабочий ток
При 40 °C63 А
При 45 °C63 А
При 50 °C63 А
При 55 °C63 А
При 60 °C63 А
При 65 °C63 А
При 70 °C63 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В3,7 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.25 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при63 А
Характеристике I2t
Мин.3 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /30 s
Расцепителя типа S / при характеристике I0t
Мин.76 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при945 А
Характеристике I0t
Мин.0,03 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,03 s
При расцеплении типа I
Мин.189 А
Макс. регулируемый порог срабатывания по току / при945 А
Расцеплении типа G / при стандартной характеристике
Исходное значение13 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при63 А
Характеристике I0t
Макс. регулируемый порог срабатывания тока уставки (Ig) /0,8 s
При расцеплении типа G / при характеристике I2t
Мин.13 А
Макс. регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при63 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.189 А
Макс.945 А
Функция изделия / защита от замыканий на землюДа
Регулируемый класс срабатывания (Tc CLASS) время срабатывания (Tp) / при регулируемом классе10A, 10/10E, 20/ 20E, 30/30E
Срабатывания (Tc CLASS)
Мин.3 s
Макс.30 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (6-120 mm²)
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепис обеих сторон рамочные клеммы
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2163-7MQ36-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)2,500 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 160 Switching capacity class C Icu=110 kA @ 415 V 3-pole, Motor protection ETU860M, LSIG, In=63 A Overload protection Ir=25 A... 63 A short-circuit protection Isd=1.2..15x In, Ii=3..15x In Ground fault protection, can be switched off Ig=0.25...1 x In, tg=0.05-0.8s Terminal connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2163-7MQ36-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
