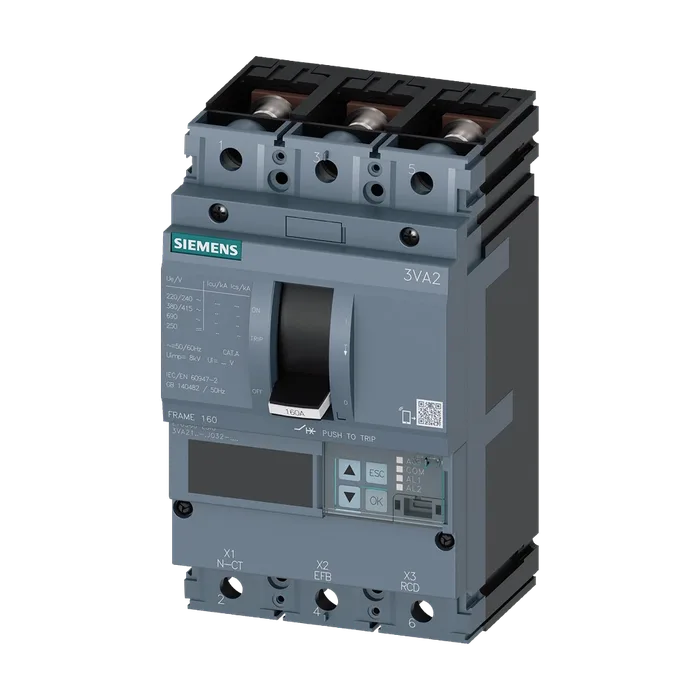

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU560, LSIG, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока защита от замыканий на землю, отключаемая Ig = 0,25...1 x In, tg = 0,05-0,8 с плоский винтовой
94 241 ₽С НДС
Код товара: 3VA21635JQ320HA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU560, LSIG, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока защита от замыканий на землю, отключаемая Ig = 0,25...1 x In, tg = 0,05-0,8 с плоский винтовой
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU560
Функция защиты расцепителя макс. токаLSIG
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.4 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс1,33 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Исполнение контроля замыканий на землюОбразование суммарного тока L-проводник
Функция изделия
Функция связиДа
Прочие измерительные функцииНет
Масса нетто ME2.41 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение63 А
Рабочий ток
При 40 °C63 А
При 45 °C63 А
При 50 °C63 А
При 55 °C63 А
При 60 °C63 А
При 65 °C63 А
При 70 °C63 А
Класс коммутационной способности автоматическогоM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В3,7 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.25 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при63 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.38 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /630 А
Расцепителя типа S / при характеристике I2t
Мин.38 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при630 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.95 А
Макс. регулируемый порог срабатывания по току / при756 А
Расцеплении типа G / при стандартной характеристике
Исходное значение16 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при63 А
Характеристике I0t
Макс. регулируемый порог срабатывания тока уставки (Ig) /0,8 s
При расцеплении типа G / при характеристике I2t
Мин.16 А
Макс. регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при63 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.25 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного101 А
Действия
Мин.95 А
Макс.756 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 40–160%
Функция изделия / защита от замыканий на землюДа
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2163-5JQ32-0HA0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)2,410 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU560, LSIG, IN=63A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=25,2A ...63A ЗАЩИТА ОТ ТОКА КЗ ISD=0,6..10X IN, II=1,5..12X IN ЗАЩИТА НЕЙТРАЛИ ОПЦИОНАЛЬНО С ВНЕШНИМ ТТ ЗАМЫК. НА ЗЕМЛЮ, ПЕРЕКЛЮЧ. IG=0,2... 1 X IN, TG=0,05-0,8MS ШИННОЕ ПРИСОЕДИНЕНИЕ НЕЗАВИС. РАСЦЕПИТЕЛЬ (STL) 12-30 В ПОСТ. ТОКА, 24 В ПЕР. ТОКА 50/60 ГЦ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2163-5JQ32-0HA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
