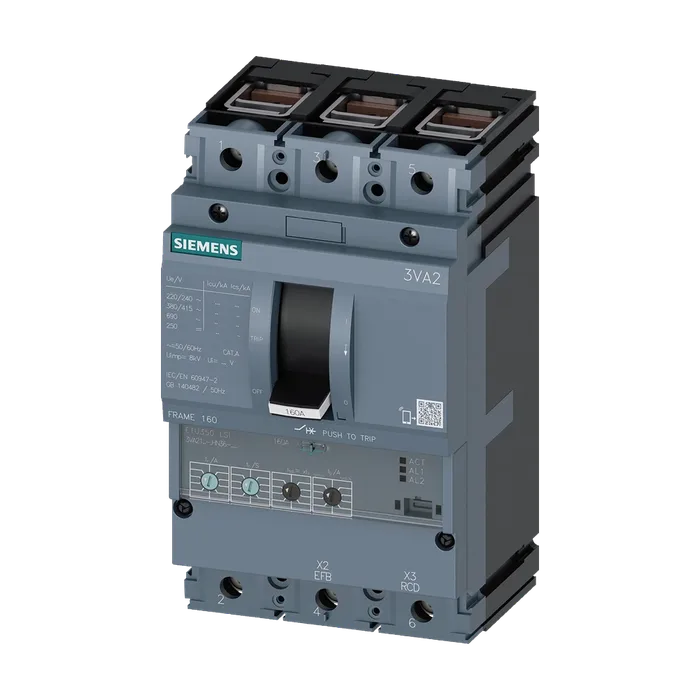

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU350, LSI, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 12 x In клеммное соединение расцепитель мин. напряжения (UVR) 24 В DC 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ 1 сигнальный контакт защитного
94 241 ₽С НДС
Код товара: 3VA21635HN360BL0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU350, LSI, In = 63 А защита от перегрузки Ir = 25...63 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 12 x In клеммное соединение расцепитель мин. напряжения (UVR) 24 В DC 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ 1 сигнальный контакт защитного
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU350
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель мин. напряжения (UVR)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.6,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс2,17 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.67 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение63 А
Рабочий ток
При 40 °C63 А
При 45 °C63 А
При 50 °C63 А
При 55 °C63 А
При 60 °C63 А
При 65 °C63 А
При 70 °C63 А
Класс коммутационной способности автоматическогоM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В3,7 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.25 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при63 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /17 s
Расцепителя типа S / при характеристике I2t
Мин.94 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при630 А
Характеристике I2t
Мин.0,02 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,4 s
При расцеплении типа I
Мин.756 А
Макс. регулируемое абсолютное значение ном. тока (InN) /756 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.756 А
Макс.756 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияДа
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Вид подключаемых сечений проводов / клеммы для1 x (6 - 120 mm²)
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепис обеих сторон рамочные клеммы
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов4
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2163-5HN36-0BL0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)2,670 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU350, LSI, IN=63A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=25,2A ...63A ЗАЩИТА ОТ ТОКА КЗ ISD=1,5... 10 X IR, II=12 X IN ПРИСОЕДИНЕНИЕ КАБЕЛЕМ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 24 В ПОСТ. ТОКА 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ 1 ЭЛЕКТРИЧ. АВАРИЙН. КОНТАКТ. HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2163-5HN36-0BL0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
