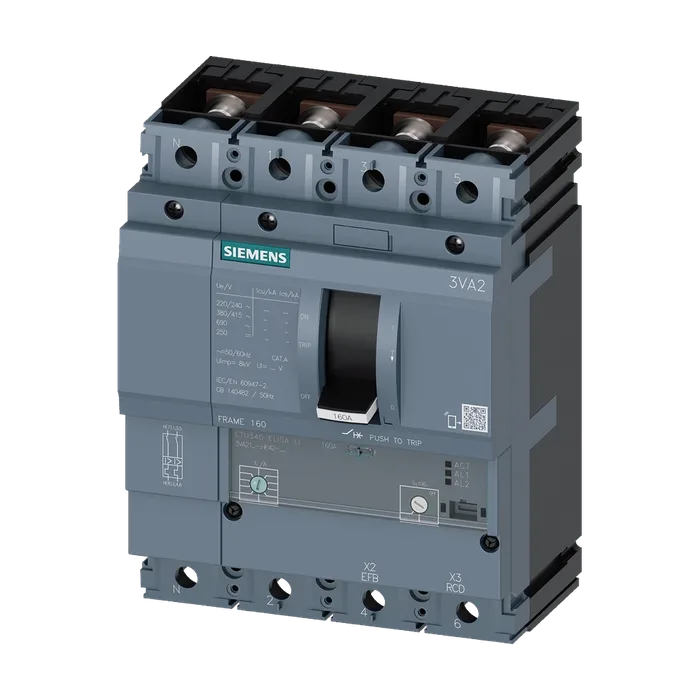

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности H Icu = 85 кA @ 415 В 4-пол., защита оборудования ETU340, ELISA LI, In = 40 А защита от перегрузки Ir = 16...40 А защита от коротких замыканий Ii = 15 x In защита нейтрали регулируемая (ВЫКЛ., 100%) плоский винтовой зажим
63 037,23 ₽С НДС
Код товара: 3VA21406HK420AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности H Icu = 85 кA @ 415 В 4-пол., защита оборудования ETU340, ELISA LI, In = 40 А защита от перегрузки Ir = 16...40 А защита от коротких замыканий Ii = 15 x In защита нейтрали регулируемая (ВЫКЛ., 100%) плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU340
Функция защиты расцепителя макс. токаELISA LI
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.1,6 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс0,53 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.93 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение40 А
Рабочий ток
При 40 °C40 А
При 45 °C40 А
При 50 °C40 А
При 55 °C40 А
При 60 °C40 А
При 65 °C40 А
При 70 °C40 А
Класс коммутационной способности автоматического выключателяH
Коротком замыкании (Icu)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В242 кА
При 415 В187 кА
При 440 В187 кА
При 500 В121 кА
При 690 В3,7 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемыйНет
Регулируемый порог срабатывания по току / расцепителя типа L / при характеристике I4t регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при16 ... 40 А
Характеристике I4t
Мин.1 300 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 300 s
При расцеплении типа I
Мин.600 А
Макс. регулируемое абсолютное значение ном. тока (InN) /600 А
При расцеплении типа N
Мин.40 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного40 А
Действия
Мин.600 А
Макс.600 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 100 %
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]5,51 in
Ширина140 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2140-6HK42-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)2,930 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки169,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ H ICU=85KA @ 415 В 4-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU340, ELISA LI, IN=40A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=16A ... 40A ЗАЩИТА ОТ ТОКА КЗ II=15 X IN РЕГУЛИР. ЗАЩИТА НЕЙТРАЛИ (OFF,100%) ШИННОЕ ПРИСОЕДИНЕНИЕ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2140-6HK42-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
