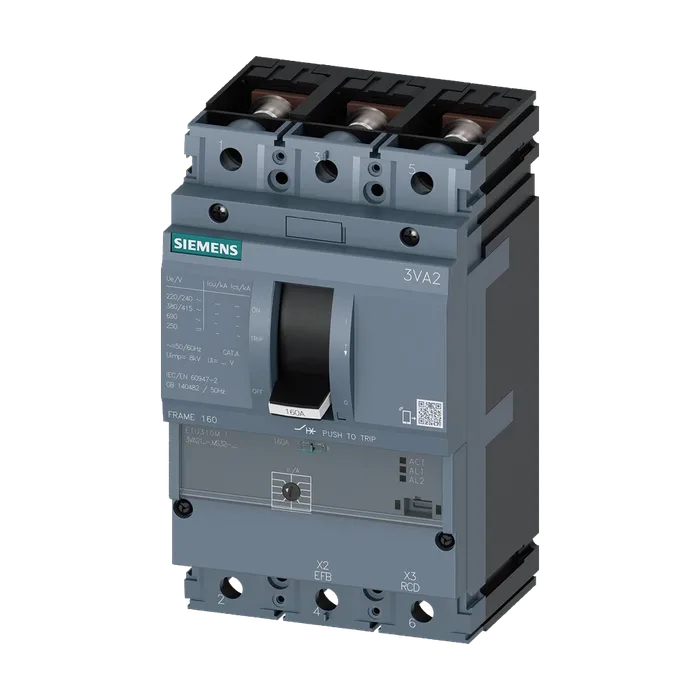

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита пусковых устройств ETU310M, I, In = 100 А без защиты от перегрузки Ir = 40...100 А защита от коротких замыканий Ii = 3...15 x In плоский винтовой зажим расцепитель мин. напряжения (UVR) 120-127 В AC 50/60 Гц 2 доп. контакта HQ
97 708 ₽С НДС
Код товара: 3VA21107MS320CC0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита пусковых устройств ETU310M, I, In = 100 А без защиты от перегрузки Ir = 40...100 А защита от коротких замыканий Ii = 3...15 x In плоский винтовой зажим расцепитель мин. напряжения (UVR) 120-127 В AC 50/60 Гц 2 доп. контакта HQ
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита стартера
Исполнение расцепителя макс. токаETU310M
Функция защиты расцепителя макс. токаI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель мин. напряжения (UVR)
Исполнение вспомогательного выключателя2 выключателя вспомогательных цепей HQ
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.12,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс4,17 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыНет
Прочие измерительные функцииНет
Масса нетто ME2.4 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение100 А
Рабочий ток
При 40 °C100 А
При 45 °C100 А
При 50 °C100 А
При 55 °C100 А
При 60 °C100 А
При 65 °C100 А
При 70 °C100 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В3,7 кА
При расцеплении типа I
Мин.300 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного1 500 А
Действия
Мин.300 А
Макс.1 500 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2110-7MS32-0CC0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,400 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки129,00 x 195,00 x 142,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 160 Switching capacity class C Icu=110 kA @ 415 V 3-pole, starter protection ETU310M, I, In=100 A Overload protection Ir=40 A.. .100 A short-circuit protection Ii=3...15 x In Lug terminal Undervoltage release (UVR) 120-127 V AC 50/60 Hz 2 auxiliary switches HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2110-7MS32-0CC0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
