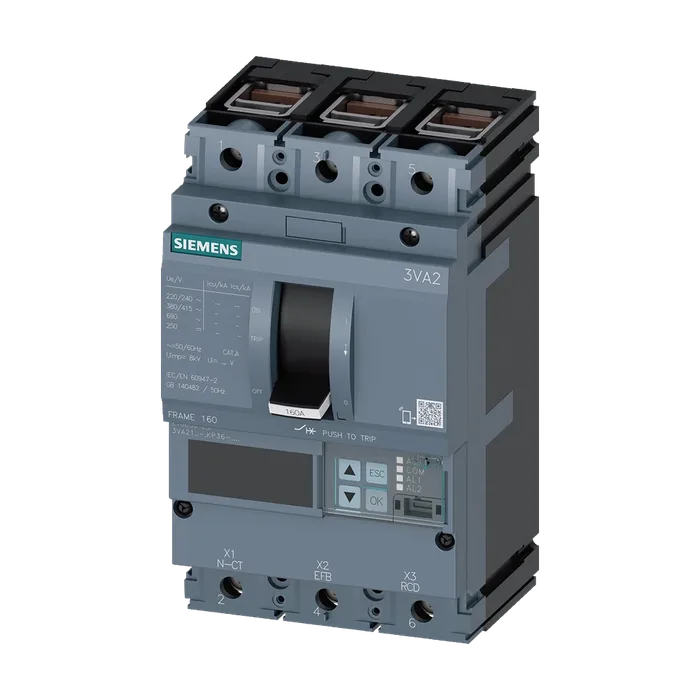

Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU850, LSI, In = 100 А защита от перегрузки Ir = 40...100 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% клеммное соединение
по запросуС НДС
Код товара: 3VA21107KP360AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU850, LSI, In = 100 А защита от перегрузки Ir = 40...100 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% клеммное соединение
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU850
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.10 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс3,33 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиДа
Прочие измерительные функцииДа
Масса нетто ME2.5 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение100 А
Рабочий ток
При 40 °C100 А
При 45 °C100 А
При 50 °C100 А
При 55 °C100 А
При 60 °C100 А
При 65 °C100 А
При 70 °C100 А
Класс коммутационной способности автоматического выключателяC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В3,7 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.40 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при100 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.60 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /1 000 А
Расцепителя типа S / при характеристике I2t
Мин.60 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при1 000 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.150 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 200 А
При расцеплении типа N
Мин.20 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного160 А
Действия
Мин.150 А
Макс.1 200 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 20–160%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (6 - 120 mm²)
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепис обеих сторон рамочные клеммы
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2110-7KP36-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,500 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ C ICU=110KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU850, LSI, IN=100A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=40A ...100A ЗАЩИТА ОТ ТОКА КЗ ISD=0,6..10X IN, II=1,5..12X IN ЗАЩИТА НЕЙТРАЛИ ОПЦИОНАЛЬНО С ВНЕШНИМ ТТ , ДО 160% ПРИСОЕДИНЕНИЕ КАБЕЛЕМ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2110-7KP36-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
