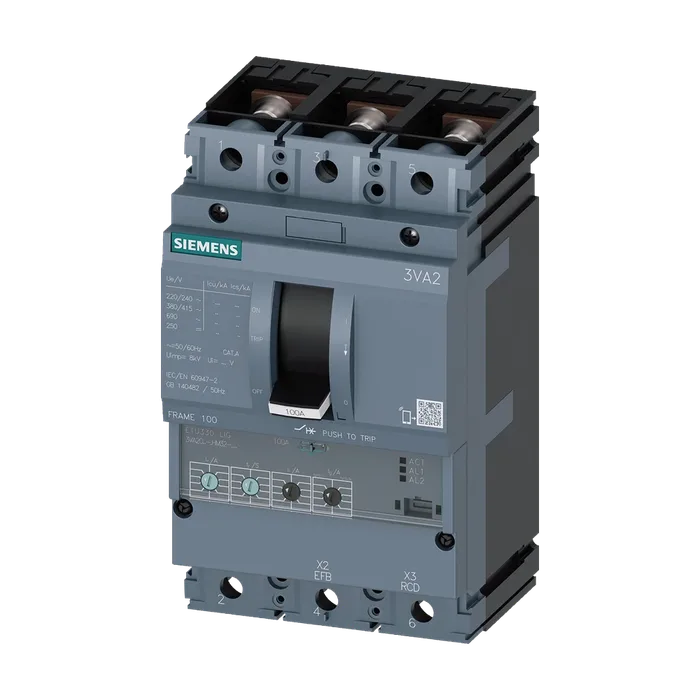

Авт. выключатель 3VA2 IEC типоразмер 100 класс коммутационной способности L Icu = 150 кA @ 415 В 3-пол., защита оборудования ETU330, LIG, In = 25 А защита от перегрузки Ir = 10...25 А защита от коротких замыканий Ii = 1,5...12 x In защита от замыканий на землю Ig = 0,6...1 x In, tg = 0,1/0,3 с плоский винтовой зажим
по запросуС НДС
Код товара: 3VA20258HM320AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 100 класс коммутационной способности L Icu = 150 кA @ 415 В 3-пол., защита оборудования ETU330, LIG, In = 25 А защита от перегрузки Ir = 10...25 А защита от коротких замыканий Ii = 1,5...12 x In защита от замыканий на землю Ig = 0,6...1 x In, tg = 0,1/0,3 с плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU330
Функция защиты расцепителя макс. токаLIG
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.0,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс0,17 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В15 000
Коммутационная износостойкость / при AC-1 / при 690 В10 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюОбразование суммарного тока L-проводник
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.5 кг
Ток длительной нагрузки / расчетное значение / макс.100 А
Ток длительной нагрузки / расчетное значение25 А
Рабочий ток
При 40 °C25 А
При 45 °C25 А
При 50 °C25 А
При 55 °C25 А
При 60 °C25 А
При 65 °C25 А
При 70 °C25 А
Класс коммутационной способности автоматического выключателяL
Коротком замыкании (Icu)
При 240 В200 кА
При 415 В150 кА
При 440 В150 кА
При 500 В100 кА
При 690 В ном. рабочая отключающая способность при коротком25 кА
Замыкании (Ics)
При 240 В200 кА
При 415 В150 кА
При 440 В150 кА
При 500 В100 кА
При 690 В включающая способность при коротком замыкании18 кА
(Icm)
При 240 В440 кА
При 415 В330 кА
При 440 В330 кА
При 500 В220 кА
При 690 В52,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.10 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при25 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /17 s
При расцеплении типа I
Мин.38 А
Макс. регулируемый порог срабатывания по току / при300 А
Расцеплении типа G / при стандартной характеристике
Исходное значение15 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при25 А
Характеристике I0t
Мин.0,1 s
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0,3 s
Действия
Мин.38 А
Макс.300 А
Функция изделия / защита от замыканий на землюДа
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)олово
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2025-8HM32-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)2,500 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 100 КЛАСС ОТКЛ. СПОСОБНОСТИ L ICU=150KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU330, LIG, IN=25A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=10A ...25A ЗАЩИТА ОТ ТОКА КЗ II=1,5...12 X IN ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ IG=0,2... 1 X IN, TG=0,1/0,3MS ШИННОЕ ПРИСОЕДИНЕНИЕ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2025-8HM32-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
