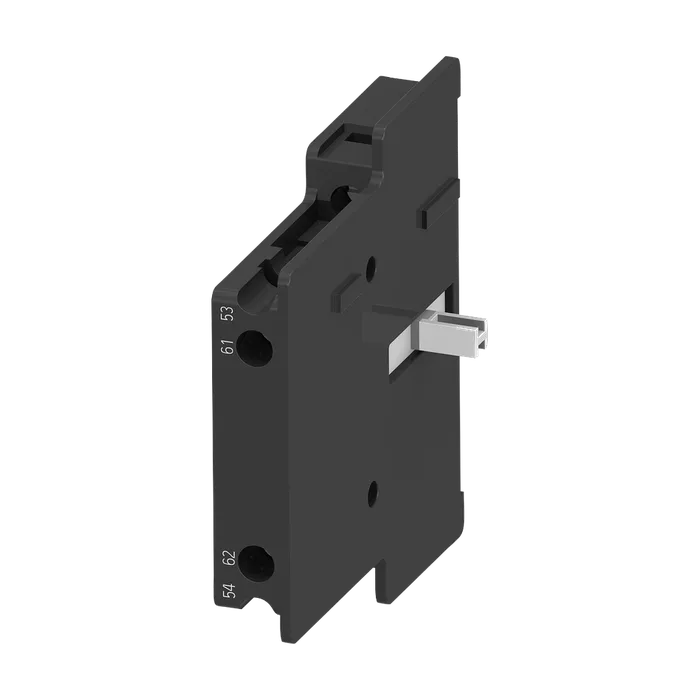

2-й блок дополнительных контактов слева, для 3TB52/54/56..-0A слева, для 3TC52/56..-0B
Пригодность к использованию вспомогательный и силовой контактор
Степень защиты IP с лицевой стороны IP20
Окружающая температура
При хранении -55 ... +80 °C
При эксплуатации -25 ... +55 °C
Механический срок службы (коммутационных циклов) типичный 10 000 000
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Вспомогательных контактов
С мгновенным срабатыванием 1
С запаздыванием срабатывания число замыкающих контактов для 0
Вспомогательных контактов
С мгновенным срабатыванием 1
С опережением срабатывания 0
Рабочий ток вспомогательных контактов при AC-12
При 24 В 10 А
При 230 В 10 А
Макс. 10 А
Рабочий ток
Вспомогательных контактов
При 125 В — при AC-15 10 А
При 24 В 10 А
При 230 В 5,6 А
При 400 В 3,6 А
Рабочий ток
Вспомогательных контактов при DC-12
При 24 В 10 А
При 110 В 8 А
При 220 В 2 А
Рабочий ток
Вспомогательных контактов при DC-13
При 24 В 10 А
При 60 В 5 А
При 110 В 2,4 А
При 220 В 1,1 А
Вид креплений крепление с защелкой
Ширина 14 мм
Высота 81 мм
Глубина 72,5 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
С заделкой концов кабеля 2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (18 ... 12)
Функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
