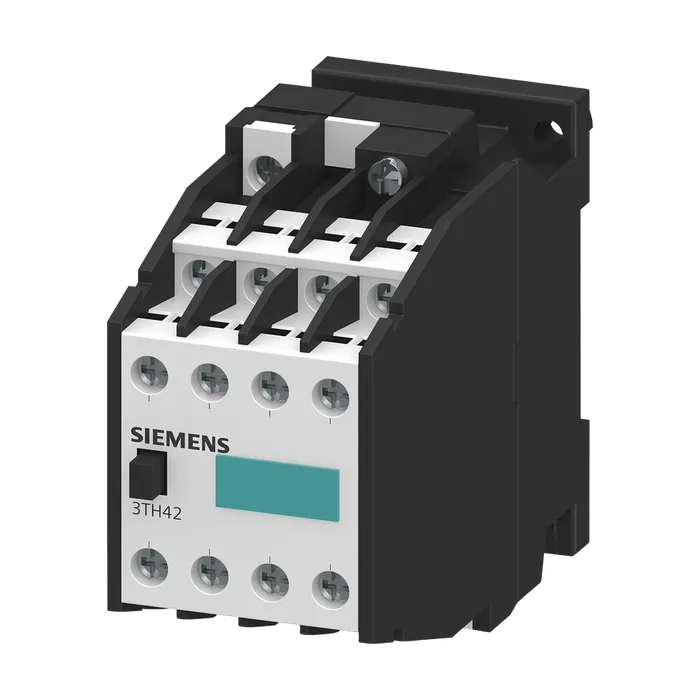

Наименование изделия Вспомогательный контактор
Наименование типа изделия 3TH4
Типоразмер контактора 0
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 12/31/2099
Окружающая температура при эксплуатации -25 ... +55 °C
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 96 В
При 60 Гц расчетное значение 115 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Число размыкающих контактов для 4
Вспомогательных контактов
С задержкой срабатывания 0
С запаздыванием срабатывания 0
С замыканием до размыкания 0
Число замыкающих контактов для 4
Вспомогательных контактов
С задержкой срабатывания 0
С опережением срабатывания 0
С замыканием до размыкания 0
Число переключающих контактов для вспомогательных контактов 0
Цифровой и буквенный идентификатор коммутационных элементов 44 E
Рабочий ток при AC-15
При 230 В расчетное значение 10 А
При 400 В расчетное значение 6 А
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Высота 78 мм
Ширина 45 мм
Глубина 102 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000; при 0,3 x Ie
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 Онлайн-генератор Cax IP00
