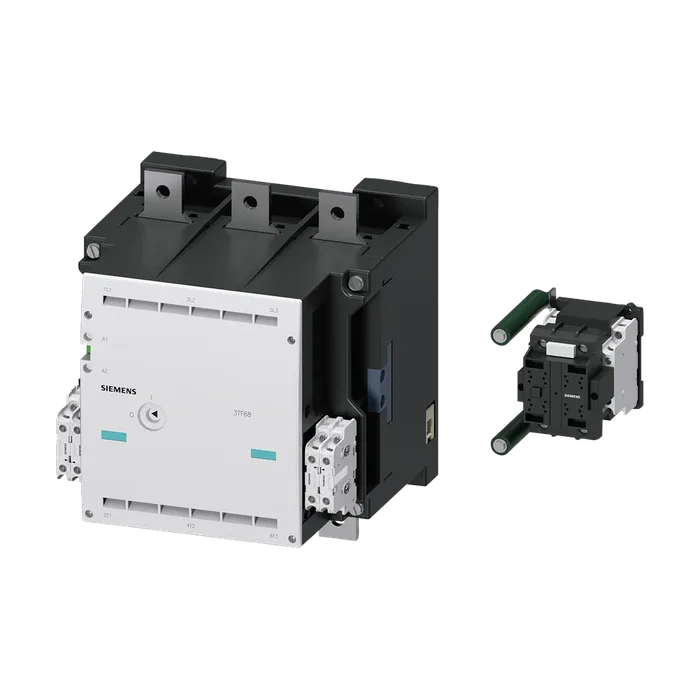

Контактор SIRIUS 3RT Siemens 3TF6833-1QL7
Контактор, типоразмер 14, 3-полюсный, AC-3, 335 кВт, 400/380 В (690 В) Выключатель вспомогательных цепей 33 (3 НО + 3 НЗ) Мостовой выпрямитель встроен с реверсивным контактором 3TC44 работа на переменном токе 220–240 В AC, 50/60 Гц
по запросу С НДС
Код товара: 3TF68331QL7
Доступен к заказу
01
Описание
Контактор, типоразмер 14, 3-полюсный, AC-3, 335 кВт, 400/380 В (690 В) Выключатель вспомогательных цепей 33 (3 НО + 3 НЗ) Мостовой выпрямитель встроен с реверсивным контактором 3TC44 работа на переменном токе 220–240 В AC, 50/60 Гц
Наименование изделия Вакуумный контактор
Наименование типа изделия 3TF6
Типоразмер контактора 14
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Нет
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 500 В
Ударопрочность при прямоугольном импульсе
При переменном токе 8,1g / 5 мс, 4,7g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 12,8g / 5 мс, 7,4g / 10 мс
Циклов)
Контактора типичный 5 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Тип напряжения для главной цепи Переменный ток
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 700 А
До 690 В при окружающей температуре 55 °C расчетное значение 630 А
При AC-3
При 400 В расчетное значение 630 А
При 500 В расчетное значение 630 А
При 690 В расчетное значение 630 А
При AC-3e
При 400 В расчетное значение 630 А
При 500 В расчетное значение 630 А
При 690 В расчетное значение 630 А
При AC-4 при 400 В расчетное значение 610 А
При AC-6a
До 500 В при пиковом значении тока n=20 расчетное значение 513 А
До 690 В при пиковом значении тока n=20 расчетное значение 513 А
При AC-6a
До 400 В при пиковом значении тока n=30 расчетное значение 342 А
До 500 В при пиковом значении тока n=30 расчетное значение 342 А
До 690 В при пиковом значении тока n=30 расчетное значение поперечное сечение подключаемого провода в 342 А
Главной цепи при AC-1
При 40 °C мин. допустимый рабочий ток примерно на 200.000 коммутационных 480 мм²
Циклов при AC-4
При 400 В расчетное значение 300 А
При 690 В расчетное значение 300 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 200 кВт
При 400 В расчетное значение 335 кВт
При 690 В расчетное значение 600 кВт
При AC-3e
При 230 В расчетное значение 200 кВт
При 400 В расчетное значение 335 кВт
При 690 В расчетное значение 600 кВт
Рабочая полная мощность при AC-6a
До 400 В при пиковом значении тока n=20 расчетное значение 338 кВА
До 690 В при пиковом значении тока n=20 расчетное значение 586 кВА
Рабочая полная мощность при AC-6a
До 400 В при пиковом значении тока n=30 расчетное значение 226 кВА
До 690 В при пиковом значении тока n=30 расчетное значение 390 кВА
Кратковременный тепловой ток длительностью не более 10 с 5 040 А
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник 45 Вт
Мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник 45 Вт
Частота коммутации
При AC-1 макс. 700 1/h
При AC-3e
При 400 В макс. 500 1/h
При 690 В макс. 500 1/h
При AC-2 при AC-3 макс. 200 1/h
При AC-2 при AC-3e макс. 200 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 220 ... 240 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 220 ... 240 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц полная начальная пусковая мощность 0,8 ... 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 1 000 ВА
При 60 Гц коэффициент мощности, индуктивный при 1 000 ВА
Начальной пусковой мощности
При 50 Гц 1
При 60 Гц полная мощность удержания электромагнитной 1
Катушки при переменном токе
При 50 Гц 11 ВА
При 60 Гц коэффициент мощности, индуктивный при 11 ВА
Мощности удержания катушки
При 50 Гц 1
При 60 Гц 1
Задержка замыкания
При переменном токе 35 ... 90 мс
Задержка размыкания
При переменном токе 65 ... 90 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Вспомогательных контактов
Навесной 3
С мгновенным срабатыванием число замыкающих контактов для вспомогательных 3
Контактов
Навесной 3
С мгновенным срабатыванием 3
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 5,6 А
При 400 В расчетное значение 3,6 А
При 500 В расчетное значение 2,5 А
При 690 В расчетное значение 2,3 А
Рабочий ток при DC-12 при 440 В расчетное значение 0,33 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 10 А
При 110 В расчетное значение 3,2 А
При 125 В расчетное значение 2,5 А
При 220 В расчетное значение 0,9 А
При 600 В расчетное значение 0,22 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 5 А
При 110 В расчетное значение 1,14 А
При 125 В расчетное значение 0,98 А
При 220 В расчетное значение 0,48 А
При 600 В расчетное значение 0,07 А
Надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
Электродвигателя
При 480 В расчетное значение 630 А
При 600 В расчетное значение 630 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 231 hp
При 220/230 В расчетное значение 266 hp
При 460/480 В расчетное значение 530 hp
При 575/600 В расчетное значение 664 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 1000 A (690 V, 100 kA)
При типе координации 2 требуется gG: 500 А (690 В, 100 кА), aM: 630 А (690 В, 50 кА), BS88: 500 А (415 В, 50 кА)
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 276 мм
Ширина 230 мм
Глубина 237 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 20 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи Шина подключения
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Ширина соединительной шины 30 мм
Толщина соединительной шины 6 мм
Диаметр отверстия 11 мм
Число отверстий вид подключаемых сечений проводов для главных 1
Контактов
Многопроводной 70 ... 240 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 50 ... 240 мм²
Главных контактов
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 240 ... 50 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (18 ... 12)
Провода
Для главных контактов 500
Для вспомогательных контактов 18 ... 12
Функция изделия
Принудительно коммутируемый размыкающий Да; По 1-му размыкателю каждого правого и каждого левого
Контакт согласно МЭК 60947-4-1 блока вспомогательных выключателей необходимо соединять последовательно
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
Артикул 3TF6833-1QL7
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 21,059 Кг
Вид продуктов Вакуумные контакторы 3RT12, 3-х полюсные
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5805
Размер упаковки 110,00 x 125,00 x 172,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР ТИПОРАЗМЕР 14 3 ПОЛЮСА AC-3 335 КВТ, 400/380 V (690 V) ДОП. КОНТАКТ 33 (3НО+3НЗ) МОСТОВОЙ ВЫПРЯМИТЕЛЬ ВСТРОЕН С ПЕРЕКЛЮЧАЮЩИМ ПУСКАТЕЛЕМ 3TC44 УПРАВЛЕНИЕ ПЕРЕМЕННЫМ ТОКОМ AC 220 ДО 240V 50/60ГЦ
Страна происхождения Турция
Количество в упаковке 1
Заказной Номер (Артикл) 3TF6833-1QL7
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
