Твердотельный контактор 3TC Siemens 3TC7814-0EF
Доступен к заказу

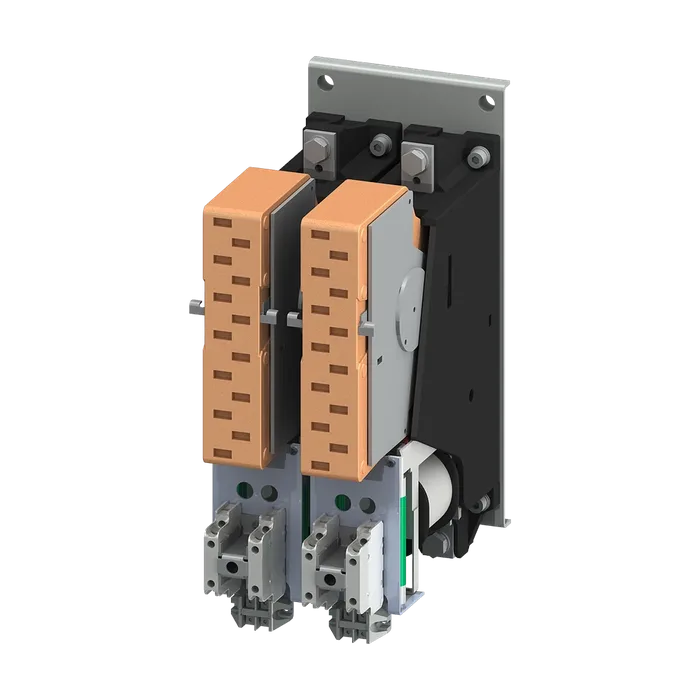

Твердотельный контактор 3TC Siemens 3TC7814-0EF
Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A Выключатель вспомогательных цепей 4 НО + 4 НЗ 125 В DC Режим работы по постоянному току Режим работы по постоянному току
228 798,22 ₽ С НДС
Код товара: 3TC78140EF
Доступен к заказу
01
Описание
Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A Выключатель вспомогательных цепей 4 НО + 4 НЗ 125 В DC Режим работы по постоянному току Режим работы по постоянному току
Наименование изделия Контактор
Наименование типа изделия 3TC
Типоразмер контактора 12
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Нет
Напряжение развязки расчетное значение 1 500 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 механический срок службы (коммутационных 630 В
Циклов)
Контактора типичный 30 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 30 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -50 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов 2
Число полюсов для главной цепи 2
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Тип напряжения пост. ток
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 500 А
При 110 В расчетное значение 500 А
При 220 В расчетное значение 500 А
При 440 В расчетное значение 500 А
При 600 В расчетное значение 500 А
При 750 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 500 А
При 24 В расчетное значение 500 А
При 110 В расчетное значение 500 А
При 220 В расчетное значение 500 А
При 440 В расчетное значение 500 А
При 600 В расчетное значение 500 А
При 750 В расчетное значение 500 А
При 1500 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 500 А
При 24 В расчетное значение 400 А
При 110 В расчетное значение 400 А
При 220 В расчетное значение 400 А
При 440 В расчетное значение 400 А
При 600 В расчетное значение 400 А
При 750 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 400 А
DC-3 при DC-5
При 24 В расчетное значение 400 А
При 110 В расчетное значение 400 А
При 220 В расчетное значение 400 А
При 440 В расчетное значение 400 А
При 600 В расчетное значение 400 А
При 750 В расчетное значение 400 А
При 1500 В расчетное значение 400 А
Рабочая мощность
При DC-1
При 110 В расчетное значение 55 кВт
При 220 В расчетное значение 110 кВт
При 440 В расчетное значение 220 кВт
При 750 В расчетное значение 375 кВт
При 1500 В расчетное значение 750 кВт
При DC-3 при DC-5
При 110 В расчетное значение 35 кВт
При 220 В расчетное значение 70 кВт
При 440 В расчетное значение 140 кВт
При 600 В расчетное значение 200 кВт
При 750 В расчетное значение 250 кВт
При 1200 В расчетное значение 400 кВт
При 1500 В расчетное значение 500 кВт
Частота коммутации
При DC-1 макс. 1 000 1/h
При DC-3 макс. 500 1/h
При DC-5 макс. 500 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 110 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,2
Начальная пусковая мощность электромагнитной катушки при постоянном токе 92 Вт
Мощность удержания электромагнитной катушки при постоянном токе 92 Вт
Задержка замыкания при постоянном токе 60 ... 100 мс
Задержка размыкания при постоянном токе 20 ... 35 мс
Длительность электрической дуги 40 ... 70 мс
Число размыкающих контактов для вспомогательных контактов 4
С мгновенным срабатыванием 4
Число замыкающих контактов для 4
Вспомогательных контактов
С мгновенным срабатыванием 4
Число переключающих контактов для вспомогательных контактов 0
Цифровой и буквенный идентификатор коммутационных элементов 44
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 5,6 А
При 400 В расчетное значение 3,6 А
При 500 В расчетное значение 2,5 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 3,2 А
При 125 В расчетное значение 2,5 А
При 220 В расчетное значение 0,9 А
При 600 В расчетное значение 0,22 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 5 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 1,14 А
При 125 В расчетное значение 0,98 А
При 220 В расчетное значение 0,48 А
При 600 В расчетное значение 0,07 А
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется 2 x 3NE1330-5E (315 А) параллельн. (1500 В, 12 кА)
При типе координации 2 требуется 2 x 3NE1330-5E (315 А) параллельн. (1500 В, 12 кА)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
Монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 375 мм
Ширина 160 мм
Глубина 290 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Назад 0 мм
Вверх 25 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 50 мм
Назад 0 мм
Вверх 25 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 50 мм
Назад 0 мм
Вверх 25 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания винтовой зажим
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (1 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 mm²)
Функция изделия принудительно коммутируемый Да; необходимо последовательно соединять по 1
Размыкающий контакт согласно МЭК 60947-4-1 вспомогательному размыкателю каждой правой и каждой левой токопроводящей дорожки
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
Ate Онлайн-генератор Cax tion
Артикул 3TC7814-0EF
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 23,490 Кг
Вид продуктов Контакторы для коммутации постоянного тока, 1-о и 2-х полюсные, 32 ... 400 A
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5807
Размер упаковки 358,00 x 423,00 x 248,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР РАЗМЕР 12, 2-ПОЛЮС. DC-3 И 5, НОМИНАЛЬНЫЙ РАБ. ТОК. 400A ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 44 (4НO+4НЗ) УПРАВЛЕНИЕ ПОСТОЯННЫМ ТОКОМ DC 110V
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3TC7814-0EF
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 15 дней
