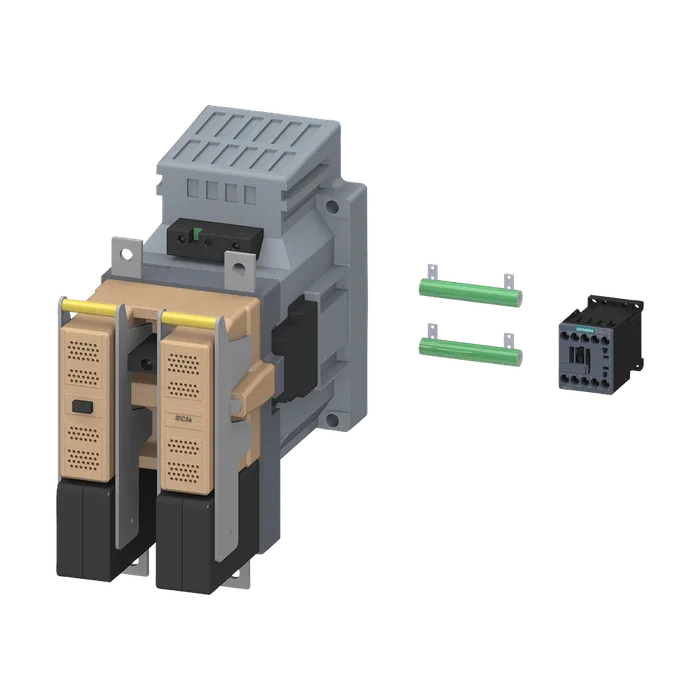

Твердотельный контактор 3TC Siemens 3TC5617-0LF4
Доступен к заказу
Твердотельный контактор 3TC Siemens 3TC5617-0LF4
Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A при 750 В Вспомогательные контакты 21 (2 НО + 1 НЗ) 110 В DC Режим работы по постоянному току с варистором и добавочным сопротивлением Рабочий диапазон 0,7–1,25 x US Режим работы по постоянному току
239 932,83 ₽ С НДС
Код товара: 3TC56170LF4
Доступен к заказу
01
Описание
Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A при 750 В Вспомогательные контакты 21 (2 НО + 1 НЗ) 110 В DC Режим работы по постоянному току с варистором и добавочным сопротивлением Рабочий диапазон 0,7–1,25 x US Режим работы по постоянному току
Наименование изделия Контактор
Наименование типа изделия 3TC
Типоразмер контактора 12
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Нет
Напряжение развязки расчетное значение 1 000 В
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 660 В
Ударопрочность при прямоугольном импульсе
При постоянном токе механический срок службы (коммутационных 12g / 5 ms, 5,6g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -50 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов 2
Число полюсов для главной цепи 2
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Тип напряжения пост. ток
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 400 А
При 110 В расчетное значение 400 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при DC-1 400 А
При 24 В расчетное значение 400 А
При 110 В расчетное значение 400 А
При 220 В расчетное значение 400 А
При 440 В расчетное значение 400 А
При 600 В расчетное значение 400 А
При 750 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 400 А
При 24 В расчетное значение 220 А
При 110 В расчетное значение 220 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 400 А
DC-3 при DC-5
При 24 В расчетное значение 400 А
При 110 В расчетное значение 400 А
При 220 В расчетное значение 400 А
При 440 В расчетное значение 400 А
При 600 В расчетное значение 400 А
При 750 В расчетное значение 400 А
Рабочая мощность
При DC-1
При 110 В расчетное значение 44 кВт
При 220 В расчетное значение 88 кВт
При 440 В расчетное значение 176 кВт
При 750 В расчетное значение 300 кВт
При DC-3 при DC-5
При 110 В расчетное значение 35 кВт
При 220 В расчетное значение 70 кВт
При 440 В расчетное значение 140 кВт
При 600 В расчетное значение 200 кВт
При 750 В расчетное значение 250 кВт
Частота коммутации
При DC-1 макс. 1 000 1/h
При DC-3 макс. 600 1/h
При DC-5 макс. 600 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение 110 В
Исполнение ограничителя перенапряжений с варистором
Начальная пусковая мощность электромагнитной катушки при постоянном токе 86 Вт
Мощность удержания электромагнитной катушки при постоянном токе 86 Вт
Задержка замыкания при постоянном токе 110 ... 400 мс
Задержка размыкания при постоянном токе 40 ... 110 мс
Длительность электрической дуги 20 ... 30 мс
Число размыкающих контактов для 1
Вспомогательных контактов
С мгновенным срабатыванием 1
Число замыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Число переключающих контактов для вспомогательных контактов 0
Цифровой и буквенный идентификатор коммутационных элементов 21
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 5,6 А
При 400 В расчетное значение 3,6 А
При 500 В расчетное значение рабочий ток при DC-12 2,5 А
При 24 В расчетное значение 10 А
При 48 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 8 А
При 125 В расчетное значение 6 А
При 220 В расчетное значение 2 А
При 600 В расчетное значение 0,4 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 5 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,4 А
При 125 В расчетное значение 2,1 А
При 220 В расчетное значение 1,1 А
При 600 В расчетное значение 0,21 А
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / P600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется 2 x 3NE1330-4D (315 А) параллельн. (750 В, 12 кА)
При типе координации 2 требуется 2 x 3NE1330-4D (315 А) параллельн. (750 В, 12 кА)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
Монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 281 мм
Ширина 235 мм
Глубина 314 мм
Необходимое расстояние
При последовательном монтаже
Вперед 25 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 100 мм
Назад 0 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 100 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания винтовой зажим
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (1 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 mm²)
Функция изделия принудительно коммутируемый Да
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Артикул 3TC5617-0LF4
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 21,837 Кг
Вид продуктов Контакторы 3T с расширенной областью работы 0.7 до 1.25 Us
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5807
Размер упаковки 304,00 x 464,00 x 443,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР РАЗМЕР 12 2-ПОЛЮС. DC-3 И 5, 170A AT 750V ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 21 (2НО+1НЗ) ДИАПАЗОН УСТАВОК 0.7 ДO 1.25X US ПЕРЕКЛЮЧАЕМЫЙ С ВАРИСТОРОМ. DC РАБОТА КАТУШКА ПОСТ. ТОКА DC 110V
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3TC5617-0LF4
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 110 дней
