Твердотельный контактор 3TC Siemens 3TC5214-0BP0
Доступен к заказу

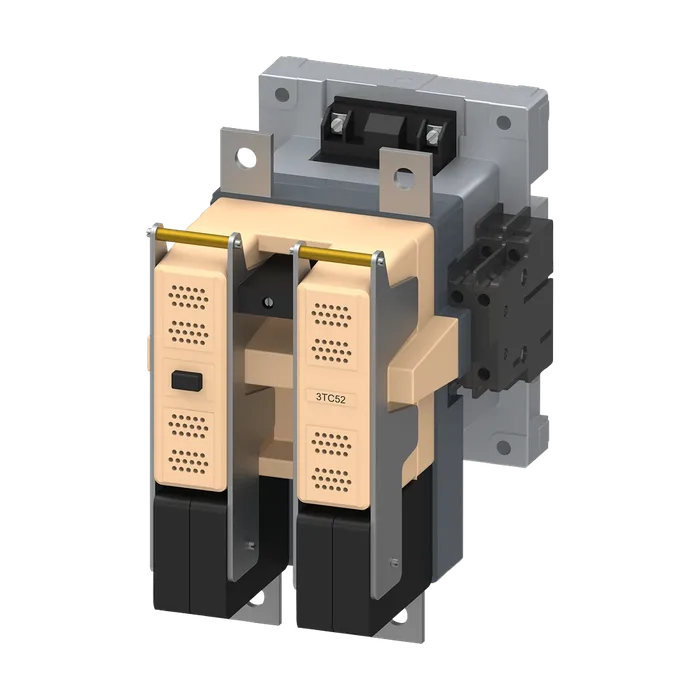

Твердотельный контактор 3TC Siemens 3TC5214-0BP0
Контактор, типоразмер 8, 2-полюсн., DC-4, расчетный рабочий ток 220 A Выключатель вспомогательных цепей 44E (4 НO+ 4 НЗ) 230 В AC, 50 Гц, 277 В, 60 Гц работа на переменном токе
70 758,63 ₽ С НДС
Код товара: 3TC52140BP0
Доступен к заказу
01
Описание
Контактор, типоразмер 8, 2-полюсн., DC-4, расчетный рабочий ток 220 A Выключатель вспомогательных цепей 44E (4 НO+ 4 НЗ) 230 В AC, 50 Гц, 277 В, 60 Гц работа на переменном токе
Наименование изделия Контактор
Наименование типа изделия 3TC
Типоразмер контактора 8
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Нет
Напряжение развязки расчетное значение 1 000 В
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 660 В
Ударопрочность при прямоугольном импульсе
При переменном токе механический срок службы (коммутационных 12g / 5 ms, 5,5g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -50 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов 2
Число полюсов для главной цепи 2
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Тип напряжения пост. ток
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 220 А
При 110 В расчетное значение 220 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при DC-1 220 А
При 24 В расчетное значение 220 А
При 110 В расчетное значение 220 А
При 220 В расчетное значение 220 А
При 440 В расчетное значение 220 А
При 600 В расчетное значение 220 А
При 750 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 220 А
При 24 В расчетное значение 220 А
При 110 В расчетное значение 220 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 220 А
DC-3 при DC-5
При 24 В расчетное значение 220 А
При 110 В расчетное значение 220 А
При 220 В расчетное значение 220 А
При 440 В расчетное значение 220 А
При 600 В расчетное значение 220 А
При 750 В расчетное значение 170 А
Рабочая мощность
При DC-1
При 110 В расчетное значение 24 кВт
При 220 В расчетное значение 48 кВт
При 440 В расчетное значение 97 кВт
При 750 В расчетное значение 165 кВт
При DC-3 при DC-5
При 110 В расчетное значение 20 кВт
При 220 В расчетное значение 41 кВт
При 440 В расчетное значение 82 кВт
При 600 В расчетное значение 110 кВт
При 750 В расчетное значение 110 кВт
Частота коммутации
При DC-1 макс. 1 000 1/h
При DC-3 макс. 600 1/h
При DC-5 макс. 600 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 230 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 277 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
Полная начальная пусковая мощность 640 ВА
Электромагнитной катушки при переменном токе
При 50 Гц 640 ВА
При 60 Гц 730 ВА
Коэффициент мощности, индуктивный при 0,48
Начальной пусковой мощности
При 50 Гц 0,48
При 60 Гц 0,38
Полная мощность удержания электромагнитной 46 ВА
Катушки при переменном токе
При 50 Гц 46 ВА
При 60 Гц 56 ВА
Коэффициент мощности, индуктивный при 0,23
Мощности удержания катушки
При 50 Гц 0,23
При 60 Гц 0,24
Длительность электрической дуги 20 ... 30 мс
Число размыкающих контактов для вспомогательных контактов 4
С мгновенным срабатыванием 4
Число замыкающих контактов для 4
Вспомогательных контактов
С мгновенным срабатыванием 4
Число переключающих контактов для вспомогательных контактов 0
Цифровой и буквенный идентификатор коммутационных элементов 44
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 5,6 А
При 400 В расчетное значение 3,6 А
При 500 В расчетное значение 2,5 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 8 А
При 125 В расчетное значение 6 А
При 220 В расчетное значение 2 А
При 600 В расчетное значение 0,4 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 5 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,4 А
При 125 В расчетное значение 2,1 А
При 220 В расчетное значение 1,1 А
При 600 В расчетное значение 0,21 А
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / P600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется 3NE1332-4D (400 A) (750 V, 6 kA)
При типе координации 2 требуется 3NE1332-4D (400 A) (750 V, 6 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
Монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 240 мм
Ширина 160 мм
Глубина 204 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 70 мм
Назад 0 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 70 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания винтовой зажим
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (1 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 mm²)
Функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Артикул 3TC5214-0BP0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 7,100 Кг
Вид продуктов Контакторы для коммутации постоянного тока, 1-о и 2-х полюсные, 32 ... 400 A
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5807
Размер упаковки 329,00 x 329,00 x 210,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР, ТИПОРАЗМЕР 8 2-ПОЛ., DC4, НОМ. РАБ. ТОК 220 A, БЛОК-КОНТАКТЫ 44 E (4NO+4NC) ALT. CURRENT ACTUATION 230 V AC 50 ГЦ, 277 V, 60 ГЦ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3TC5214-0BP0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 15 дней
