Твердотельный контактор 3TC Siemens 3TC4417-0CF4
Доступен к заказу

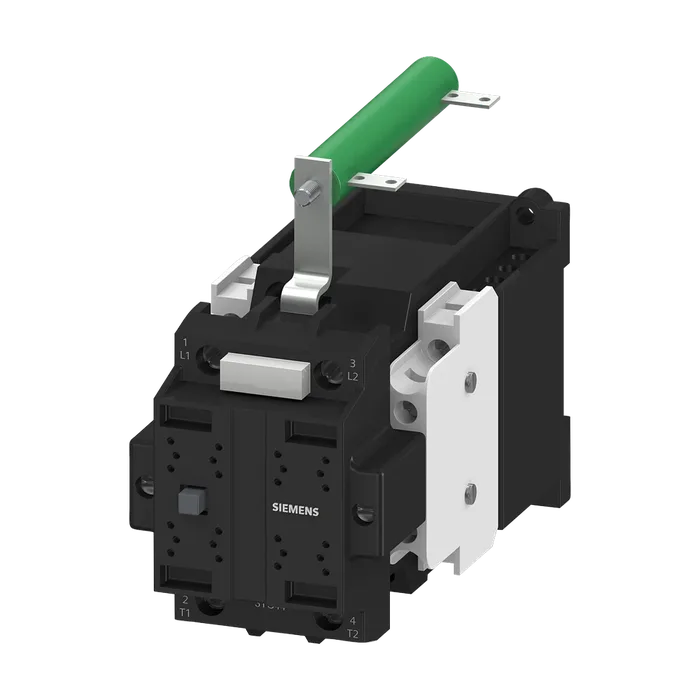

Твердотельный контактор 3TC Siemens 3TC4417-0CF4
Контактор, типоразмер 2, 2-полюсн., DC-3 и 5, 32 A Вспомогательные контакты 22 (2 НО + 2 НЗ) 110 В DC Режим работы по постоянному току
22 484,59 ₽ С НДС
Код товара: 3TC44170CF4
Доступен к заказу
01
Описание
Контактор, типоразмер 2, 2-полюсн., DC-3 и 5, 32 A Вспомогательные контакты 22 (2 НО + 2 НЗ) 110 В DC Режим работы по постоянному току
Наименование изделия Контактор
Наименование типа изделия 3TC
Типоразмер контактора 2
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Да
Напряжение развязки расчетное значение 800 В
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 300 В
Ударопрочность при прямоугольном импульсе
При постоянном токе механический срок службы (коммутационных 7,5g / 5 ms, 3,4g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 02/01/2012
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -50 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов 2
Число полюсов для главной цепи 2
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Тип напряжения пост. ток
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 32 А
При 110 В расчетное значение 32 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при DC-1 32 А
При 24 В расчетное значение 32 А
При 110 В расчетное значение 32 А
При 220 В расчетное значение 32 А
При 440 В расчетное значение 32 А
При 600 В расчетное значение 32 А
При 750 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 32 А
При 24 В расчетное значение 32 А
При 110 В расчетное значение 32 А
При 220 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 32 А
DC-3 при DC-5
При 24 В расчетное значение 32 А
При 110 В расчетное значение 32 А
При 220 В расчетное значение 32 А
При 440 В расчетное значение 29 А
При 600 В расчетное значение 21 А
При 750 В расчетное значение 7,5 А
Рабочая мощность
При DC-1
При 110 В расчетное значение 3,5 кВт
При 220 В расчетное значение 7 кВт
При 440 В расчетное значение 14 кВт
При 750 В расчетное значение 24 кВт
При DC-3 при DC-5
При 110 В расчетное значение 2,5 кВт
При 220 В расчетное значение 5 кВт
При 440 В расчетное значение 9 кВт
При 600 В расчетное значение 9 кВт
При 750 В расчетное значение 4 кВт
Частота коммутации
При DC-1 макс. 1 500 1/h
При DC-3 макс. 750 1/h
При DC-5 макс. 750 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение 110 В
Начальная пусковая мощность электромагнитной катушки при постоянном токе 10 Вт
Мощность удержания электромагнитной катушки при постоянном токе 10 Вт
Задержка замыкания при постоянном токе 35 ... 190 мс
Задержка размыкания при постоянном токе 10 ... 25 мс
Длительность электрической дуги 20 ... 30 мс
Число размыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Число замыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Число переключающих контактов для вспомогательных контактов 0
Цифровой и буквенный идентификатор коммутационных элементов 22
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 5,6 А
При 400 В расчетное значение 3,6 А
При 500 В расчетное значение 2,5 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 3,2 А
При 125 В расчетное значение 2,5 А
При 220 В расчетное значение 0,9 А
При 600 В расчетное значение 0,22 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 5 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 1,14 А
При 125 В расчетное значение 0,98 А
При 220 В расчетное значение 0,48 А
При 600 В расчетное значение 0,07 А
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / P600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется 2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА)
При типе координации 2 требуется 2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
Монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Последовательный монтаж Да
Высота 85 мм
Ширина 70 мм
Глубина 145 мм
Необходимое расстояние
При последовательном монтаже
Вперед 15 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 30 мм
Назад 0 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 30 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания винтовой зажим
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока вид подключаемых сечений проводов для главных винтовой зажим
Контактов
Однопроводной или многопроводной 2x (2,5 ... 10 mm²)
Тонкожильный с заделкой концов кабеля 2x (1,5 ... 4 mm²)
Вид подключаемых сечений проводов
Однопроводной или многопроводной 2x (1 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 mm²)
Функция изделия принудительно коммутируемый Да; По 1-му размыкателю каждого правого и каждого левого
Размыкающий контакт согласно МЭК 60947-4-1 блока вспомогательных выключателей необходимо соединять последовательно
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
Артикул 3TC4417-0CF4
Каталог ID NSE
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,328 Кг
Вид продуктов Контакторы для коммутации постоянного тока, 1-о и 2-х полюсные, 32 ... 400 A
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5807
Размер упаковки 140,00 x 204,00 x 110,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР, ТИПОРАЗМЕР 2, 2-ПОЛ. , DC-3 И 5, 32A БЛОК-КОНТАКТЫ 22 (2НО+2НЗ, ) УПРАВЛЕНИЕ DC 110V DC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3TC4417-0CF4
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
