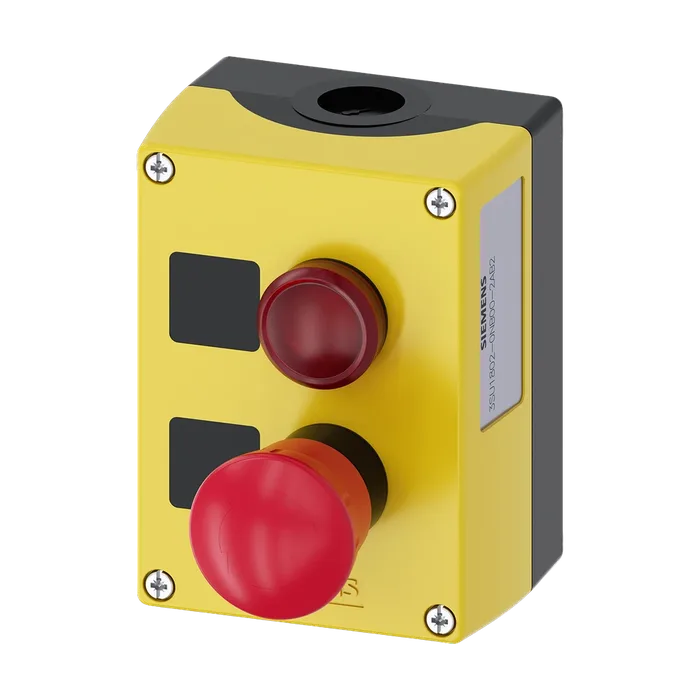

Корпус командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: желтый, 2 командных пункта, пластмасса, B = индикаторная лампа, цвет: красный, светодиод 24 В, винтовой зажим, шильдик без надписи, А = аварийный останов, 40 мм, поворотный расцепной механизм, шильдик без надписи, 1 НО, 1 НЗ, 1 НЗ, винтовой зажим, монтаж на полу, вверху и внизу по 1 x M20
4 633,24 ₽С НДС
Код товара: 3SU18020NB002AB2
Доступен к заказу
01
Описание
Корпус командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: желтый, 2 командных пункта, пластмасса, B = индикаторная лампа, цвет: красный, светодиод 24 В, винтовой зажим, шильдик без надписи, А = аварийный останов, 40 мм, поворотный расцепной механизм, шильдик без надписи, 1 НО, 1 НЗ, 1 НЗ, винтовой зажим, монтаж на полу, вверху и внизу по 1 x M20
Торговая марка изделияSIRIUS ACT
Наименование изделияКорпус
Наименование типа изделия3SU1
Комплектация кнопочно-сигнальной станции= грибовидный кнопочный выключатель аварийного останова, 40 А мм, с принудительной фиксацией по ISO 13850 и поворотным расцепным механизмом, В = световой известитель 24 В перем./пост. тока
Пригодность к использованию аварийный выключательДа
Комплектация изделия блокировка включенияНет
Дополнение изделия опциональный источник светаДа
Цвет исполнительного механизмаA = красный / B = красный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Число контактных модулей3
Вид разблокированияA = Разблокирование вращением / B = без
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Материал держателяПластмасса
Число светодиодных модулей1
Функция изделия
Принудительное открытиеДа
Функция аварийного отключенияДа
Функция аварийного остановаДа
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение24 ... 24 В
При 60 Гц расчетное значение24 ... 24 В
При постоянном токе расчетное значение24 ... 24 В
Исполнение интерфейса для связибез
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов2
Число замыкающих контактов для вспомогательных контактов1
Исполнение разъема питания модулей и принадлежностейВинтовое соединение
Исполнение разъема питания на корпусеЭлектропроводка вверху и внизу по 1 x M20
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент крепежных винтов в крышке корпуса1,5 ... 1,7 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Сила светового излучения450 ... 1 120 mcd
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений модулей и принадлежностейКрепление на полу
Высота114 мм
Ширина85 мм
Глубина109 мм
Форма монтажного отверстиякруглый
Число маркировочных табличек2
Маркировка маркировочной таблички для кнопочных станцийA = без надписи / B = без надписи
Цвет маркировочной табличкиA = черный / B = черный
Число вставных табличек0
Артикул3SU1802-0NB00-2AB2
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,436 Кг
Вид продуктовPushbuttons and indicator lights in the enclosure for AS-Interface
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5454
Размер упаковки128,00 x 132,00 x 95,00
Единицы Измерения1 шт.
Описание ПродуктаПОСТ УПРАВЛЕНИЯ, 22MM, С КРУГЛЫМИ ВЫРЕЗАМИ, МАТЕРИАЛ КОРПУСА - ПЛАСТИК, КРЫШКА КОРПУСА - ЖЁЛТАЯ, 2 КОМАНДНЫХ ТОЧКИ, ПЛАСТИК, B=INDICATOR LIGHT RED, LED 24V, ВИНТОВЫЕ КЛЕММЫ, МАРКИРОВКА WITHOUT INSCRIPTION, A=EM. STOP 40MM ROTATE TO UNL., МАРКИРОВКА WITHOUT INSCRIPTION, 1НО, 1НЗ, 1НЗ, ВИНТОВЫЕ КЛЕММЫ, МОНТАЖ КОНТАКТНЫХ МОДУЛЕЙ - НА ОСНОВАНИИ КОРПУСА, TOP AND BOTTOM 1 X M20 EACH
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1802-0NB00-2AB2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
