Степень защиты IP для соединительной клеммыIP20 при затянутом зажимном винте
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.3 600 1/h
Механический срок службы (коммутационных циклов) типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009U
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение6 ... 24 В
При 60 Гц расчетное значение6 ... 24 В
При постоянном токе расчетное значение6 ... 24 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Ток включения светодиодного модуля макс.2 А
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Рабочий ток при AC-15 при 230 В расчетное значение6 А
Исполнение разъема питания
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент
При винтовом зажиме0,8 ... 0,9 Н·м
Вид источника светасветодиод
Цвет источника светасиний
Сила светового излучения280 ... 710 mcd
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажная ширина30 мм
Монтажная глубина71,8 мм
Толщина лицевой панели используемый1 ... 6 мм
Артикул3SU1501-1AG50-1FA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,047 Кг
Вид продуктовHolders
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки40,00 x 65,00 x 30,00
Единицы Измерения1 шт.

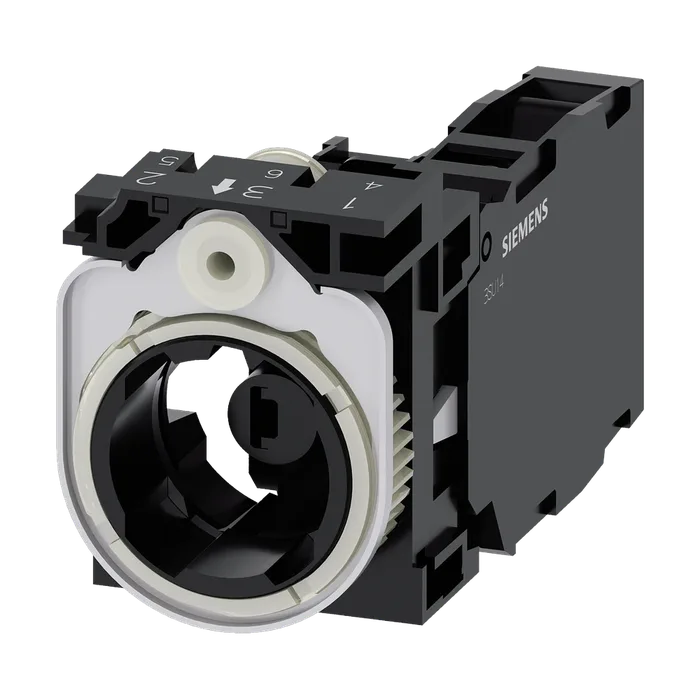

Описание ПродуктаДЕРЖАТЕЛЬ ДЛЯ 3-Х МОДУЛЕЙ, ПЛАСТИК, С ОДНИМ 1НО+1НЗ КОНТАКТНЫМ МОДУЛЕМ И СВЕТОДИОДНЫМ МОДУЛЕМ ПОДСВЕТКИ В КОМПЛЕКТЕ, СВЕТОДИОД СИНИЙ, 6-24В AC/DC, ВИНТОВЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1501-1AG50-1FA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
