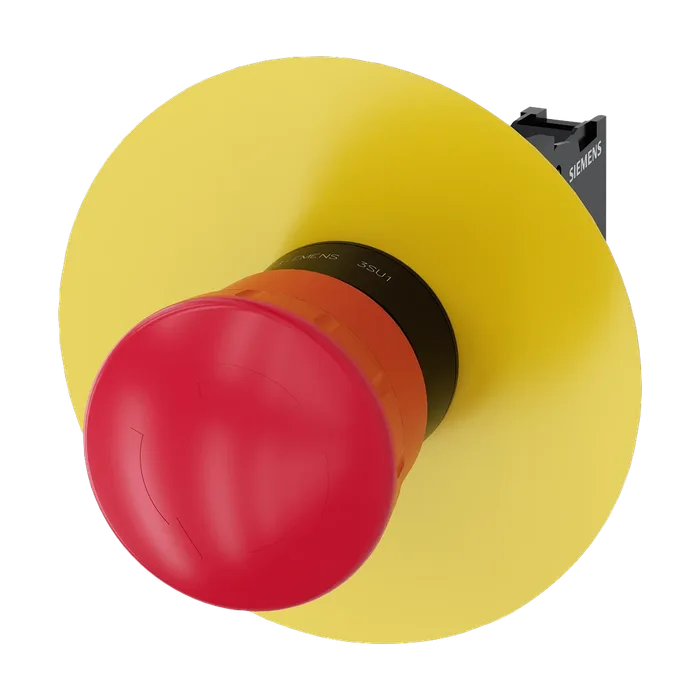

Грибовидная кнопка аварийного останова, 22 мм, кругл., пластмасса, цвет: красный, 40 мм, положительная блокировка, согласно DIN EN ISO 13850, поворотный расцепной механизм, с желтой табличкой, без надписи, с держателем, 1 НЗ, винтовой зажим
4 069 ₽С НДС
Код товара: 3SU11001HB201CF0
Доступен к заказу
01
Описание
Грибовидная кнопка аварийного останова, 22 мм, кругл., пластмасса, цвет: красный, 40 мм, положительная блокировка, согласно DIN EN ISO 13850, поворотный расцепной механизм, с желтой табличкой, без надписи, с держателем, 1 НЗ, винтовой зажим
Торговая марка изделияSIRIUS ACT
Наименование изделияГрибовидная кнопка аварийного останова
Исполнение изделияКомлектное устройство
Наименование типа изделия3SU1
Линейка изделийПластмасса, черная, 22 мм
Заводской номер изделия
Контактного модуля, входящего в комплект поставки у позиции 13SU1400-1AA10-1CA0
Принцип действия исполнительного механизмас фиксацией
Дополнение изделия опциональный источник светаНет
Цвет исполнительного механизмакрасный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Наружный диаметр исполнительного механизма40 мм
Число контактных модулей1
Вид разблокированиядеблокировка вращением
Компонент изделия лицевое кольцоНет
Материал держателяПластмасса
Число светодиодных модулей0
Функция изделия
Принудительное открытиеДа
Функция аварийного отключенияДа
Функция аварийного остановаДа
Компонент изделия источник светаНет
Напряжение развязки расчетное значение500 В
Степень загрязнения3
Тип напряжения рабочего напряженияAC/DC
Выдерживаемое импульсное напряжение6 кВ
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.600 1/h
Механический срок службы (коммутационных циклов) типичный300 000
Коммутационная износостойкость типичный300 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов0
Исполнение разъема питания
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент для вспомогательных контактов при винтовом зажиме0,8 ... 0,9 Н·м
Значение В10 при высокой приоритетности запроса согласно SN 31920100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота46,4 мм
Монтажная ширина75 мм
Монтажная глубина48,6 мм
Число подкладных табличек1
Маркировка подкладной табличкибез
Цвет подкладной табличкижелтый
Артикул3SU1100-1HB20-1CF0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,090 Кг
Вид продуктовActuators and indicators, 22 mm, round, plastic, black
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5454
Размер упаковки100,00 x 120,00 x 40,00
Единицы Измерения1 шт.
Описание ПродуктаАВАРИЙНАЯ ГРИБОВИДНАЯ КНОПКА, 22MM, КРУГЛАЯ, ПЛАСТИК, КРАСНАЯ, 40MM, С ФИКСАЦИЕЙ, POSITIVE LATCHING, ДЕБЛОКИРОВКА ПОВОРОТОМ, С ЖЁЛТОЙ ПОДЛОЖКОЙ, БЕЗ НАДПИСИ, С ДЕРЖАТЕЛЕМ, 1NC, ВИНТОВЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1100-1HB20-1CF0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
