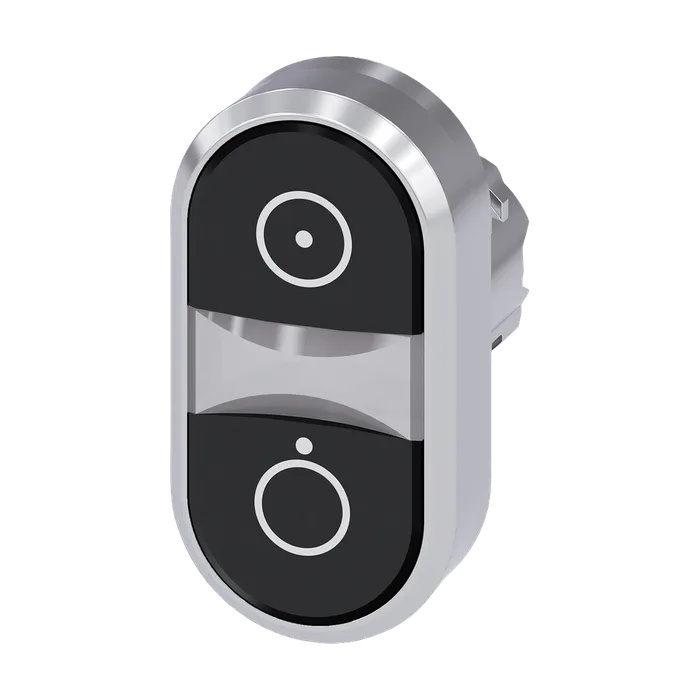

Сдвоенная кнопка, 22 мм, кругл., металл, глянцев., черный: символ 5264 МЭК 60417, черный: символ 5265 МЭК 60417, кнопки, плоск. горизонтальный монтаж
Торговая марка изделия SIRIUS ACT
Наименование изделия Двухкнопочный выключатель
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Металл, зеркальный блеск, 22 мм
Число блоков управления 1
Конструкция исполнительного механизма Кнопочные выключатели, плоские
Принцип действия исполнительного механизма с нажатием
Дополнение изделия опциональный
Источник света Нет
Контактный модуль Да
Цвет исполнительного механизма черный / черный
Материал исполнительного механизма пластмасса
Форма исполнительного механизма овальный
Маркировка исполнительного механизма NR.5264 NR.5265 (IEC60417) "AUTO" с поворотом на 90° (Но. предлож. 47065)
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандартный
Материал лицевого кольца Металл глянец
Цвет лицевого кольца серебр.
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. 3 600 1/h
Механический срок службы (коммутационных циклов) типичный 2 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 57,9 мм
Ширина 29,9 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 14,4 мм
Монтажная ширина 29,9 мм
Монтажная глубина 25,7 мм
