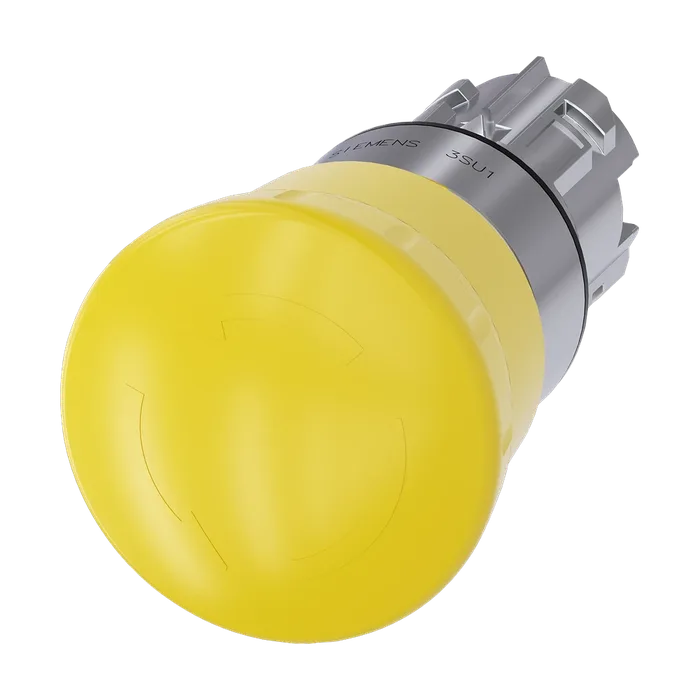

Грибовидная кнопка, 22 мм, кругл., металл, глянцев., цвет: желтый, 40 мм, положительная блокировка, согласно DIN EN ISO 13850, поворотный расцепной механизм
Общие Торговая марка изделия SIRIUS ACT
Наименование изделия Грибовидная кнопка
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Металл, зеркальный блеск, 22 мм
Корпус Число блоков управления 1
Орган управления Конструкция исполнительного механизма принудительная фиксация
Принцип действия исполнительного механизма с фиксацией
Дополнение изделия опциональный источник света Нет
Цвет исполнительного механизма желтый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма круглый
Наружный диаметр исполнительного механизма 40 мм
Вид разблокирования деблокировка вращением
Число коммутационных положений 2
Переднее кольцо Компонент изделия лицевое кольцо Нет
Исполнение лицевого кольца нет
Общие технические данные Функция изделия
Функция аварийного отключения Нет
Функция аварийного останова Нет
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. 600 1/h
Механический срок службы (коммутационных циклов) типичный 300 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Безопасность Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Монтаж/ крепление/ размеры Высота 40 мм
Ширина 40 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 45,3 мм
Монтажная ширина 40 мм
Монтажная глубина 26,3 мм
