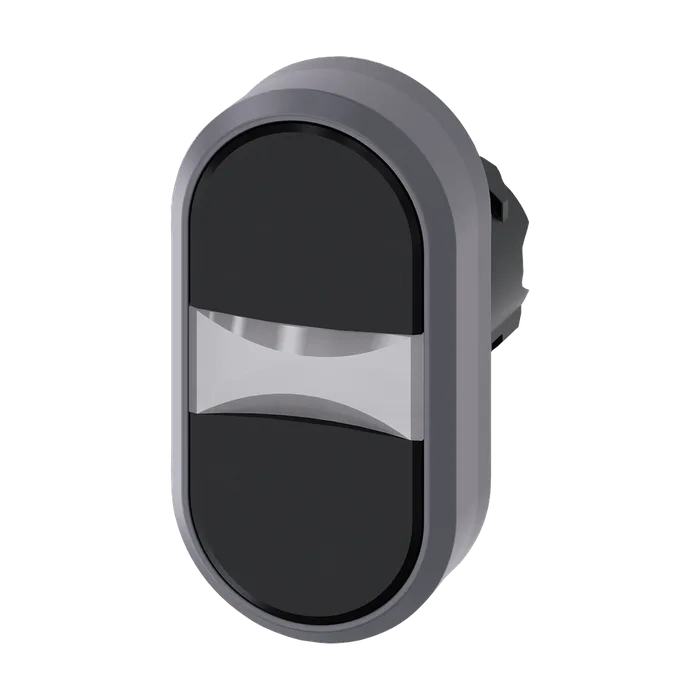

Сдвоенная кнопка, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, цвет: черный, кнопки, плоск.
Торговая марка изделия SIRIUS ACT
Наименование изделия Двухкнопочный выключатель
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Пластмасса с металлическим передним кольцом, матовая, 22 мм
Число блоков управления 1
Конструкция исполнительного механизма Кнопочные выключатели, плоские
Принцип действия исполнительного механизма с нажатием
Дополнение изделия опциональный
Источник света Нет
Контактный модуль Да
Цвет исполнительного механизма черный / черный
Материал исполнительного механизма пластмасса
Форма исполнительного механизма овальный
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандартный
Материал лицевого кольца Металл матовый
Цвет лицевого кольца песочно-серый
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Частота коммутации макс. 3 600 1/h
Механический срок службы (коммутационных циклов) типичный 2 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 57,9 мм
Ширина 29,9 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 14,4 мм
Монтажная ширина 29,9 мм
Монтажная глубина 25,7 мм
