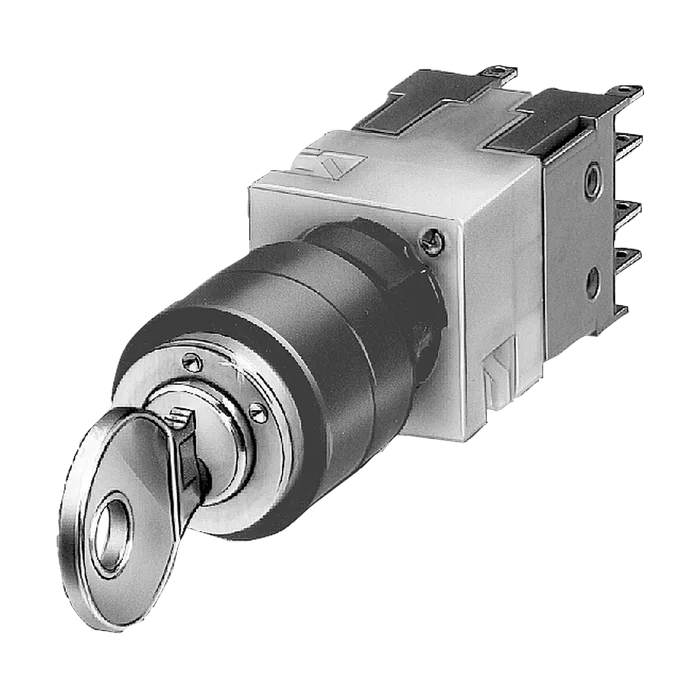

Переключатель с ключом, 16 мм, кругл., пластмасса, CES, 2 положения переключателя O-I, с фиксацией, угол переключения 62 градуса, извлечение ключа О
Торговая марка изделия SIRIUS
Наименование изделия Замок-выключатель
Исполнение изделия Комплектное устройство круглое
Наименование типа изделия 3SB2
Число блоков управления 1
Конструкция исполнительного механизма Переключатель с ключом
Принцип действия исполнительного механизма с фиксацией
Дополнение изделия опциональный источник света Нет
Материал исполнительного механизма пластмасса
Вид разблокирования деблокировка ключом
Число коммутационных положений 2
Положение переключателя для извлечения ключа O
Угол коммутации
Вправо 62°
Марка замка CES
Компонент изделия лицевое кольцо Нет
Исполнение лицевого кольца стандартный
Материал лицевого кольца пластмасса
Цвет лицевого кольца черный
Материал держателя Пластмасса
Число ламповых цоколей 0
Число коммутационных элементов 1
Функция изделия
Принудительное открытие Нет
Функция аварийного останова Нет
Тип напряжения рабочего напряжения AC/DC
Степень защиты IP IP65
Вибропрочность согласно МЭК 60068-2-6 20 ... 200 Hz: 5g
Частота коммутации макс. 1 000 1/h
Механический срок службы (коммутационных циклов) типичный 300 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 07/01/2006
Рабочее напряжение расчетное значение 5 ... 250 В
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 1
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток при AC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 230 В расчетное значение 10 А
Рабочий ток при AC-15
При 24 В расчетное значение 4 А
При 110 В расчетное значение 4 А
При 230 В расчетное значение 4 А
Рабочий ток при DC-12
При 24 В расчетное значение 6 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,5 А
При 230 В расчетное значение 1 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 60 В расчетное значение 1,2 А
При 110 В расчетное значение 0,7 А
При 230 В расчетное значение 0,3 А
Исполнение разъема питания плоское штекерное соединение
Начальный пусковой крутящий момент болтов в держателе 0,4 Н·м
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3K6
Вид креплений крепление лицевой панели
Форма монтажного отверстия круглый
Монтажный диаметр 16 мм
Монтажная высота 20 мм
Монтажная ширина 19 мм
Монтажная глубина 50 мм
