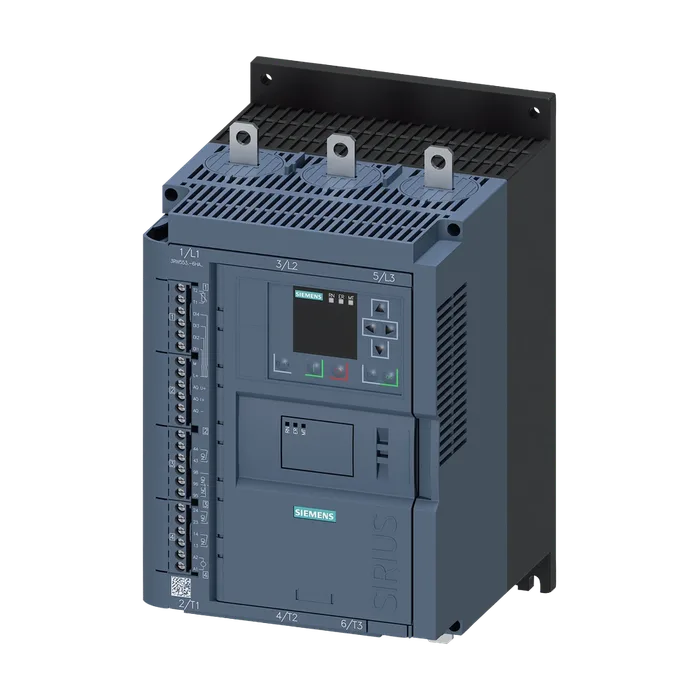

Устройство плавного пуска 3RW5 Siemens 3RW5534-6HA14
Доступен к заказу
Устройство плавного пуска 3RW5 Siemens 3RW5534-6HA14
Устройство плавного пуска SIRIUS 200–480 В 113 A, 110–250 В AC, винтовые клеммы
360 809 ₽ С НДС
Код товара: 3RW55346HA14
Доступен к заказу
01
Описание
Устройство плавного пуска SIRIUS 200–480 В 113 A, 110–250 В AC, винтовые клеммы
Торговая марка изделия SIRIUS
Категория изделия Гибридные выключатели
Наименование изделия Устройство плавного пуска
Наименование типа изделия 3RW55
Заводской номер изделия
Модуля HMI High Feature используемый 3RW5980-0HF00
Модуля связи PROFINET Standard используемый 3RW5980-0CS00
Модуля связи PROFINET High-Feature используемый 3RW5950-0CH00
Модуля связи PROFIBUS используемый 3RW5980-0CP00
Модуля связи Modbus TCP используемый 3RW5980-0CT00
Модуля связи Modbus RTU используемый 3RW5980-0CR00
Модуля связи EtherNet/IP 3RW5980-0CE00
Автоматического выключателя используемый при 400 В 3VA2216-7MN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
Автоматического выключателя используемый при 400 В при схеме соединения звездой с внутренним треугольником 3VA2220-7MN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
Предохранителя gG используемый до 690 В 3NA3244-6; Тип координации 1, Iq = 65 кА
Предохранителя gG используемый при схеме соединения звездой с внутренним треугольником до 500 В 3NA3244-6; Тип координации 1, Iq = 65 кА
Предохранителя gR для защиты полупроводников используемый до 690 В 3NE1225-0; Тип координации 2, Iq = 65 кА
Предохранителя aR для защиты полупроводников используемый до 690 В 3NE3231; Тип координации 2, Iq = 65 кА
Пусковое напряжение [%] 20 ... 100 %
Напряжение останова [%] 50 %; с неизменяемыми настройками
Длительность пусковой ступенчатой функции устройства плавного пуска 0 ... 360 s
Время выбега устройства плавного пуска 0 ... 360 s
Пусковой момент [%] 10 ... 100 %
Остановочный момент [%] 10 ... 100 %
Ограничение крутящего момента [%] 20 ... 200 %
Значение ограничения тока [%] регулируемый 125 ... 800 %
Пусковое напряжение [%] регулируемый 40 ... 100 %
Пусковое время регулируемый 0 ... 2 s
Число блоков параметров 3
Класс точности согласно МЭК 61557-12 5 %
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Допуск CSA Да
Компонент изделия
HMI High Feature Да
Поддерживается HMI High Feature Да
Комплектация изделия встроенная контактная система шунтирования Да
Число управляемых фаз 3
Класс срабатывания CLASS 10А / 10Е (предварительно установленный) / 20Е / 30Е; согласно IEC 60947-4-2
Предел асимметрии тока [%] 10 ... 60 %
Предельное значение контроля замыканий на землю [%] 10 ... 95 %
Время автономной работы при отказе сети
Для главной цепи 100 мс
Для цепи оперативного тока 100 мс
Длительность паузы регулируемый 0 ... 255 s
Напряжение развязки расчетное значение 480 В
Степень загрязнения 3, согласно IEC 60947-4-2
Импульсное напряжение расчетное значение 6 кВ
Запирающее напряжение тиристора макс. 1 400 В
Сервис-фактор 1,15
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
Между главной и вспомогательной цепью 480 V; не подходит для подключения термистора
Ударопрочность 15g / 11 мс; начиная с 6g / 11 мс с потенциальным расхождением контактов
Вибропрочность 15 мм до 6 Гц; 2g до 500 Гц
Время повторной готовности после расцепления тока перегрузки регулируемый 60 ... 1 800 s
Категория применения согласно МЭК 60947-4-2 AC 53a
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 02/15/2018
Функция изделия
Плавный пуск Да
Плавный выбег Да
Пусковой импульс Да
Регулируемый ограничитель тока Да
Замедленный ход в обоих направлениях вращения Да
Выбег насоса Да
Торможение постоянным током Да
Подогрев двигателя Да
Функция контрольной стрелки Да
Функция трассировки Да
Функция собственной защиты устройства Да
Защита двигателя от перегрузки Да; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки) / При использовании защиты двигателя от перегрузки согласно ATEX в схеме основания 3 использовать предвключенный контактор.
Анализ термисторной защиты двигателя Да; PTC Typ A или Klixon / Thermoclick
Схема соединения соединения звездой с внутренним треугольником Да
Автоматический сброс Да
Ручной сброс Да
Дистанционный сброс Да
Функция связи Да
Индикация рабочих показателей Да
Перечень событий Да
Журнал ошибок Да
С возможностью программной параметризации Да
С возможностью программного конфигурирования Да
Винтовой зажим Да
Пружинная клемма Нет
PROFIenergy Да; в сочетании с модулями связи PROFINET Standard и PROFINET
Обновление микропрограммного обеспечения Да
Съемная клемма для цепи оперативного тока Да
Ступенчатая функция напряжения Да
Регулирование крутящего момента Да
Комбинированное торможение Да
Аналоговый выход Да; 4... 20 мА (по умолчанию)/0... 10 В
Программируемые управляющие входы/выходы Да
Контроль состояния Да
Автоматическая параметризация Да
Мастер настройки приложений Да
Альтернативный выбег Да
Режим аварийного хода Да
Реверсивный режим Да
Плавный пуск в условиях тяжелого пуска Да
Рабочий ток
При 40 °C расчетное значение 113 А
При 40 °C расчетное значение мин. 23 А
При 50 °C расчетное значение 101 А
При 60 °C расчетное значение рабочий ток при схеме соединения звездой с 89 А
Внутренним треугольником
При 40 °C расчетное значение 196 А
При 50 °C расчетное значение 175 А
При 60 °C расчетное значение 154 А
Рабочее напряжение
Расчетное значение 200 ... 480 В
При схеме соединения звездой с внутренним треугольником расчетное значение 200 ... 480 В
Относительный отрицательный допуск рабочего напряжения -15 %
Относительный положительный допуск рабочего напряжения 10 %
Относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником -15 %
Относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником 10 %
Рабочая мощность для трехфазного двигателя
При 230 В при 40 °C расчетное значение 30 кВт
При 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение 55 кВт
При 400 В при 40 °C расчетное значение 55 кВт
При 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение 110 кВт
Рабочая частота 1 расчетное значение 50 Гц
Рабочая частота 2 расчетное значение 60 Гц
Относительный отрицательный допуск рабочей частоты -10 %
Относительный положительный допуск рабочей частоты 10 %
Мин. нагрузка [%] мощность потерь [Вт] при расчетном значении 10 %; относительно установленного Ie
Тока при переменном токе
При 40 °C после пуска 34 Вт
При 50 °C после пуска 30 Вт
При 60 °C после пуска мощность потерь [Вт] при переменном токе при 27 Вт
Ограничении тока 350 %
При 40 °C при пуске 1 500 Вт
При 50 °C при пуске 1 279 Вт
При 60 °C при пуске 1 074 Вт
Исполнение защиты двигателя электронный, срабатывание при тепловой перегрузке двигателя
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц 110 ... 250 В
При 60 Гц 110 ... 250 В
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц 10 %
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц 10 %
Частота оперативного напряжения питания 50 ... 60 Гц
Относительный отрицательный допуск частоты оперативного напряжения питания -10 %
Относительный положительный допуск частоты оперативного напряжения питания 10 %
Оперативный ток питания в режиме ожидания расчетное значение 100 мА
Ток удержания в байпасном режиме расчетное значение 180 мА
Ток включения при замыкании байпасных контактов макс. 0,8 А
Пик тока включения при подаче оперативного напряжения питания макс. 43 А
Длительность пика тока включения при подаче оперативного напряжения питания 1,6 мс
Исполнение защиты от перенапряжений варистор
Исполнение защиты от коротких замыканий для Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А
Цепи оперативного тока быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Число цифровых входов 4
Параметризуемый 4
Число цифровых выходов 4
Параметризуемый 3
Не параметризуемый 1
Исполнение цифровых выходов 3 замыкающих контакта (NO)/1 переключающий контакт (CO)
Число аналоговых выходов коммутационная способность по току релейных 1
Выходов
При AC-15 при 250 В расчетное значение 3 А
При DC-13 при 24 В расчетное значение 1 А
Монтажное положение Вертикально (поворачивается на +/– 90°, откидывается вперед и назад на +/– 22,5°)
Вид креплений винтовое крепление
Высота 306 мм
Ширина 185 мм
Глубина необходимое расстояние при последовательном 203 мм
Монтаже
Вперед 10 мм
Назад 0 мм
Вверх 100 мм
Вниз 75 мм
Вбок 5 мм
Масса без упаковки 6,85 кг
Для главной цепи шинный зажим
Для цепи оперативного тока Винтовое присоединение
Ширина соединительной шины макс. 25 мм
Длина кабеля для подключения термистора
При сечении провода = 0,5 мм² макс. 50 м
При сечении провода = 1,5 мм² макс. 150 м
При сечении провода = 2,5 мм² макс. 250 м
Вид подключаемых сечений проводов
Для кабельного наконечника согласно DIN для главных контактов многопроводной 2x (16 ... 95 mm²)
Для кабельного наконечника согласно DIN для главных контактов тонкожильный 2x (25 ... 120 mm²)
Вид подключаемых сечений проводов
Для цепи оперативного тока однопроводной 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
Для цепи оперативного тока тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
Для проводов американского калибра (AWG) для цепи оперативного тока однопроводной 1x (20 ... 12), 2x (20 ... 14)
Длина кабеля
Между устройством плавного пуска и двигателем макс. 800 м
На цифровых входах при постоянном токе макс. 1 000 м
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 10 ... 14 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,8 ... 1,2 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 89 ... 124 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 7 ... 10,3 lbf·in
Окружающая температура
При эксплуатации -25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
При хранении и транспортировке -40 ... +80 °C
Экологическая категория
При эксплуатации согласно МЭК 60721 3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
При хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
При транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
Излучение электромагнитных помех согласно IEC 60947-4-2: Класс A
Модуль связи поддерживается
Стандарт PROFINET Да
PROFINET High Feature Да
EtherNet/IP Да
Modbus RTU Да
Modbus TCP Да
Заводской номер изделия
Автоматического выключателя
Пригоден для испытаний напряжением промышленной частоты при 460/480 В согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq = 10 кА
Пригоден для испытаний повышенным напряжением промышленной частоты при 460/480 В согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq макс. = 65 кА
Пригоден для испытаний напряжением промышленной частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq = 10 кА
Пригоден для испытаний повышенным Тип Siemens: 3VA52, макс. 250 A; Iq макс. = 65 кА
Пригоден для испытаний напряжением промышленной частоты при 575/600 В согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq = 10 кА
Пригоден для испытаний повышенным напряжением промышленной частоты при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq макс. = 65 кА
Пригоден для испытаний напряжением промышленной частоты при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq = 10 кА
Предохранителя
Пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL Тип: Класс RK5 / K5, макс. 350 А; Iq = 10 кА
Пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL Тип: Класс J / L, макс. 350 А; Iq = 100 кА
Пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL Тип: Класс RK5 / K5, макс. 350 А; Iq = 10 кА
Пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL рабочая мощность [л. с.] для трехфазного Тип: Класс J / L, макс. 350 А; Iq = 100 кА
Двигателя
При 200/208 В при 50 °C расчетное значение 30 hp
При 220/230 В при 50 °C расчетное значение 30 hp
При 460/480 В при 50 °C расчетное значение 75 hp
При 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 50 hp
При 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 60 hp
При 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 125 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL R300-B300
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Электромагнитная совместимость Согласно IEC 60947-4-2
Сертификат соответствия
Согласно производственной директиве ATEX 2014/34/EU BVS 18 ATEX F 003 X
Тип взрывозащиты согласно производственной II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb], II (2)D [Ex tb Db] [Ex pxb Db],
Директиве ATEX 2014/34/EU I (M2) [Ex db Mb]
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX 0
PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX 0,008
PFHD при высокой приоритетности запроса согласно EN 62061 относительно ATEX 5E-7 1/h
Уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX SIL1
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX 3 a
Xарактеристика: зависимая характеристика защиты, Xарактеристики: Высота установки Simulation Tool for Soft Starters (STS) I²t, ток обрыва
Артикул 3RW5534-6HA14
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 7,800 Кг
Вид продуктов 3RW55 soft starters
Производитель Siemens
Ценовая Группа 42S
Группа Продукта 4982
Размер упаковки 305,00 x 402,00 x 338,00
Единицы Измерения 1 шт.
Описание Продукта Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-480 В АС, ном. раб. ток до 113 A (CLASS 10 E), ном. питающее напряжение управления Us: 110-250 В AC, шинные присоединения главной цепи, винтовые клеммы вспомогательных цепей
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RW5534-6HA14
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
Похожие товары
Доступен к заказу
3RW5905-0PY05
9 160,1 ₽
Доступен к заказу
3RW5905-1UA00
19 206,66 ₽
Доступен к заказу
3RW5905-1UA10
19 206,66 ₽
