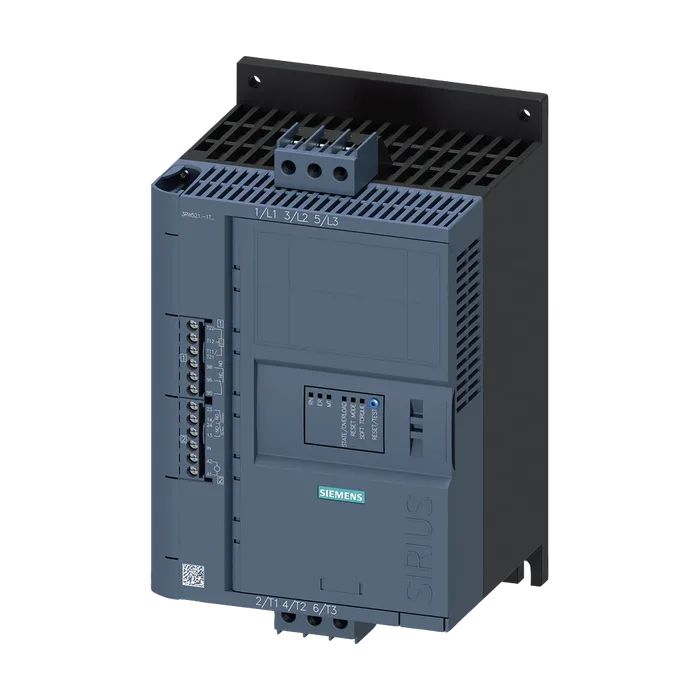

Устройство плавного пуска 3RW5 Siemens 3RW5216-1TC15
Доступен к заказу
Устройство плавного пуска 3RW5 Siemens 3RW5216-1TC15
Устройство плавного пуска SIRIUS 200–600 В 32 A, 110–250 В AC, винтовые клеммы Вход термистора
67 371,04 ₽ С НДС
Код товара: 3RW52161TC15
Доступен к заказу
01
Описание
Устройство плавного пуска SIRIUS 200–600 В 32 A, 110–250 В AC, винтовые клеммы Вход термистора
Торговая марка изделия SIRIUS
Категория изделия Гибридные выключатели
Наименование изделия Устройство плавного пуска
Наименование типа изделия 3RW52
Заводской номер изделия
Модуля HMI Standard используемый 3RW5980-0HS00
Модуля HMI High Feature используемый 3RW5980-0HF00
Модуля связи PROFINET Standard используемый 3RW5980-0CS00
Модуля связи PROFIBUS используемый 3RW5980-0CP00
Модуля связи Modbus TCP используемый 3RW5980-0CT00
Модуля связи Modbus RTU используемый 3RW5980-0CR00
Модуля связи EtherNet/IP 3RW5980-0CE00
Автоматического выключателя используемый при 400 В 3RV2032-4VA10; Тип координации 1, Iq = 65 кА, КЛАСС 10
Автоматического выключателя используемый при 500 В 3RV2032-4VA10; Тип координации 1, Iq = 10 кА, КЛАСС 10
Автоматического выключателя используемый при 400 В при схеме соединения звездой с внутренним треугольником 3RV2032-4JA10; Тип координации 1, Iq = 65 кА, КЛАСС 10
Автоматического выключателя используемый при 500 В при схеме соединения звездой с внутренним треугольником 3RV2032-4JA10; Тип координации 1, Iq = 10 кА, КЛАСС 10
Предохранителя gG используемый до 690 В 3NA3824-6; Тип координации 1, Iq = 65 кА
Предохранителя gG используемый при схеме соединения звездой с внутренним треугольником до 500 В 3NA3824-6; Тип координации 1, Iq = 65 кА
Предохранителя gR для защиты полупроводников используемый до 690 В 3NE1818-0; Тип координации 2, Iq = 65 кА
Предохранителя aR для защиты полупроводников используемый до 690 В 3NE8022-1; Тип координации 2, Iq = 65 кА
Пусковое напряжение [%] 30 ... 100 %
Напряжение останова [%] 50 %; с неизменяемыми настройками
Длительность пусковой ступенчатой функции устройства плавного пуска 0 ... 20 s
Значение ограничения тока [%] регулируемый 130 ... 700 %
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Допуск CSA Да
Компонент изделия
HMI High Feature Нет
Поддерживается стандарт HMI Да
Поддерживается HMI High Feature Да
Комплектация изделия встроенная контактная система шунтирования Да
Число управляемых фаз 3
Класс срабатывания CLASS 10А (предварительно установленный) / 10Е / 20Е; согласно IEC 60947-4-2
Время автономной работы при отказе сети
Для главной цепи 100 мс
Для цепи оперативного тока 100 мс
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3, согласно IEC 60947-4-2
Импульсное напряжение расчетное значение 6 кВ
Запирающее напряжение тиристора макс. 1 600 В
Сервис-фактор 1
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
Между главной и вспомогательной цепью 600 В
Ударопрочность 15 г / 11 мс, от 12 г / 11 мс с устройствами размыкания контактов с потенциалом
Вибропрочность 15 мм до 6 Гц, 2g до 500 Гц
Категория применения согласно МЭК 60947-4-2 AC 53a
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 02/15/2018
Функция изделия
Плавный пуск Да
Плавный выбег Да
Soft Torque Да
Регулируемый ограничитель тока Да
Выбег насоса Да
Функция собственной защиты устройства Да
Защита двигателя от перегрузки Да; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки)
Анализ термисторной защиты двигателя Да; PTC Typ A или Klixon / Thermoclick
Схема соединения соединения звездой с внутренним треугольником Да
Автоматический сброс Да
Ручной сброс Да
Дистанционный сброс Да; отключением управляющего напряжения питания
Функция связи Да
Индикация рабочих показателей Да; только в сочетании со специальными принадлежностями
Журнал ошибок Да; только в сочетании со специальными принадлежностями
С возможностью программной параметризации Нет
С возможностью программного конфигурирования Да
PROFIenergy Да; в сочетании с модулем связи PROFINET Standard
Обновление микропрограммного обеспечения Да
Съемная клемма для цепи оперативного тока Да
Регулирование крутящего момента Нет
Аналоговый выход Нет
Рабочий ток
При 40 °C расчетное значение 32 А
При 50 °C расчетное значение 28,4 А
При 60 °C расчетное значение рабочий ток при схеме соединения звездой с 26 А
Внутренним треугольником
При 40 °C расчетное значение 55,4 А
При 50 °C расчетное значение 49 А
При 60 °C расчетное значение 45 А
Рабочее напряжение
Расчетное значение 200 ... 600 В
При схеме соединения звездой с внутренним треугольником расчетное значение 200 ... 600 В
Относительный отрицательный допуск рабочего -15 %
Относительный положительный допуск рабочего напряжения 10 %
Относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником -15 %
Относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником 10 %
Рабочая мощность для трехфазного двигателя
При 230 В при 40 °C расчетное значение 7,5 кВт
При 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение 15 кВт
При 400 В при 40 °C расчетное значение 15 кВт
При 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение 22 кВт
При 500 В при 40 °C расчетное значение 18,5 кВт
При 500 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение 30 кВт
Рабочая частота 1 расчетное значение 50 Гц
Рабочая частота 2 расчетное значение 60 Гц
Относительный отрицательный допуск рабочей частоты -10 %
Относительный положительный допуск рабочей частоты 10 %
Регулируемый ток двигателя
При положении поворотного кодового переключателя 1 14 А
При положении поворотного кодового переключателя 2 15,2 А
При положении поворотного кодового переключателя 3 16,4 А
При положении поворотного кодового переключателя 4 17,6 А
При положении поворотного кодового переключателя 5 18,8 А
При положении поворотного кодового переключателя 6 20 А
При положении поворотного кодового переключателя 7 21,2 А
При положении поворотного кодового переключателя 8 22,4 А
При положении поворотного кодового переключателя 9 23,6 А
При положении поворотного кодового переключателя 10 24,8 А
При положении поворотного кодового переключателя 11 26 А
При положении поворотного кодового переключателя 12 27,2 А
При положении поворотного кодового переключателя 13 28,4 А
При положении поворотного кодового переключателя 14 29,6 А
При положении поворотного кодового переключателя 15 30,8 А
При положении поворотного кодового переключателя 16 32 А
Мин. 14 А
Регулируемый ток двигателя
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 1 24,2 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 2 26,3 А
Для соединения звездой с внутренним 28,4 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 4 30,5 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 5 32,6 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 6 34,6 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 7 36,7 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 8 38,8 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 9 40,9 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 10 43 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 11 45 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 12 47,1 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 13 49,2 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 14 51,3 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 15 53,3 А
Для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 16 55,4 А
При схеме соединения звездой с внутренним треугольником мин. 24,2 А
Мин. нагрузка [%] мощность потерь [Вт] при расчетном значении 15 %; относительно минимально возможного Ie
Тока при переменном токе
При 40 °C после пуска 22 Вт
При 50 °C после пуска 21 Вт
При 60 °C после пуска мощность потерь [Вт] при переменном токе при 20 Вт
Ограничении тока 350 %
При 40 °C при пуске 531 Вт
При 50 °C при пуске 449 Вт
При 60 °C при пуске 395 Вт
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц 110 ... 250 В
При 60 Гц 110 ... 250 В
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц 10 %
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при 10 %
Частота оперативного напряжения питания 50 ... 60 Гц
Относительный отрицательный допуск частоты оперативного напряжения питания -10 %
Относительный положительный допуск частоты оперативного напряжения питания 10 %
Оперативный ток питания в режиме ожидания расчетное значение 30 мА
Ток удержания в байпасном режиме расчетное значение 75 мА
Ток включения при замыкании байпасных контактов макс. 0,17 А
Пик тока включения при подаче оперативного напряжения питания макс. 12,2 А
Длительность пика тока включения при подаче оперативного напряжения питания 2,2 мс
Исполнение защиты от перенапряжений варистор
Исполнение защиты от коротких замыканий для Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А
Цепи оперативного тока быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Число цифровых входов 1
Число цифровых выходов 3
Не параметризуемый 2
Исполнение цифровых выходов 2 замыкающих контакта (NO)/1 переключающий контакт (CO)
Число аналоговых выходов коммутационная способность по току релейных 0
Выходов
При AC-15 при 250 В расчетное значение 3 А
При DC-13 при 24 В расчетное значение 1 А
Монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид креплений винтовое крепление
Высота 275 мм
Ширина 170 мм
Глубина необходимое расстояние при последовательном 152 мм
Монтаже
Вперед 10 мм
Назад 0 мм
Вверх 100 мм
Вниз 75 мм
Вбок 5 мм
Масса без упаковки 2,3 кг
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи оперативного тока Винтовое присоединение
Длина кабеля для подключения термистора
При сечении провода = 0,5 мм² макс. 50 м
При сечении провода = 1,5 мм² макс. 150 м
При сечении провода = 2,5 мм² макс. 250 м
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
Тонкожильный с заделкой концов кабеля 2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²)
Для проводов американского калибра (AWG) для главной цепи однопроводной 2x (16 ... 12), 2x (14 ... 8)
Вид подключаемых сечений проводов
Для цепи оперативного тока однопроводной 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
Для цепи оперативного тока тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
Для проводов американского калибра (AWG) для 1x (20 ... 12), 2x (20 ... 14)
Длина кабеля
Между устройством плавного пуска и двигателем макс. 800 м
На цифровых входах при переменном токе макс. 100 м
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,8 ... 1,2 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 18 ... 22 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 7 ... 10,3 lbf·in
Окружающая температура
При эксплуатации -25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
При хранении и транспортировке -40 ... +80 °C
Экологическая категория
При эксплуатации согласно МЭК 60721 3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
При хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
При транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
Излучение электромагнитных помех согласно IEC 60947-4-2: Класс A
Модуль связи поддерживается
Стандарт PROFINET Да
EtherNet/IP Да
Modbus RTU Да
Modbus TCP Да
Заводской номер изделия
Автоматического выключателя
Пригоден для испытаний напряжением промышленной частоты при 460/480 В согласно UL Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 100 A; Iq = 5 кА
Пригоден для испытаний повышенным Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 60 A; Iq макс. =
Напряжением промышленной частоты при 460/480 В согласно UL 65 кА
Пригоден для испытаний напряжением промышленной частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 100 A; Iq = 5 кА
Пригоден для испытаний повышенным напряжением промышленной частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3VA51, макс. 60 A; Iq макс. = 65 кА
Пригоден для испытаний напряжением промышленной частоты при 575/600 В согласно UL Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 100 A; Iq = 5 кА
Пригоден для испытаний напряжением промышленной частоты при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 100 A; Iq = 5 кА
Предохранителя
Пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL Тип: Класс RK5 / K5, макс. 125 А; Iq = 5 кА
Пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL Тип: Класс J / L, макс. 125 А; Iq = 100 кА
Пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до Тип: Класс RK5 / K5, макс. 125 А; Iq = 5 кА
Пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL рабочая мощность [л. с.] для трехфазного Тип: Класс J / L, макс. 125 А; Iq = 100 кА
Двигателя
При 200/208 В при 50 °C расчетное значение 7,5 hp
При 220/230 В при 50 °C расчетное значение 10 hp
При 460/480 В при 50 °C расчетное значение 20 hp
При 575/600 В при 50 °C расчетное значение 25 hp
При 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 15 hp
При 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 15 hp
При 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 30 hp
При 575/600 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение 40 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL R300-B300
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Электромагнитная совместимость согласно IEC 60947-4-2
Xарактеристика: зависимая характеристика защиты, Xарактеристики: Высота установки Simulation Tool for Soft Starters (STS) I²t, ток обрыва
Артикул 3RW5216-1TC15
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 2,300 Кг
Вид продуктов 3RW52 soft starters
Производитель Siemens
Ценовая Группа 42S
Группа Продукта 4981
Размер упаковки 287,00 x 378,00 x 282,00
Единицы Измерения 1 шт.
Описание Продукта Устройство плавного пуска SIRIUS,ном. рабочее напряжение 200-600 В, ном. рабочий ток 32 A, ном. питающее напряжение управление 110-250 В AC, винтовые клеммы, вход для термисторной защиты
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RW5216-1TC15
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
Похожие товары
Доступен к заказу
3RW5905-0PY05
9 160,1 ₽
Доступен к заказу
3RW5905-1UA00
19 206,66 ₽
Доступен к заказу
3RW5905-1UA10
19 206,66 ₽
