Устройство плавного пуска 3RW4 Siemens 3RW4038-2TB05
Доступен к заказу

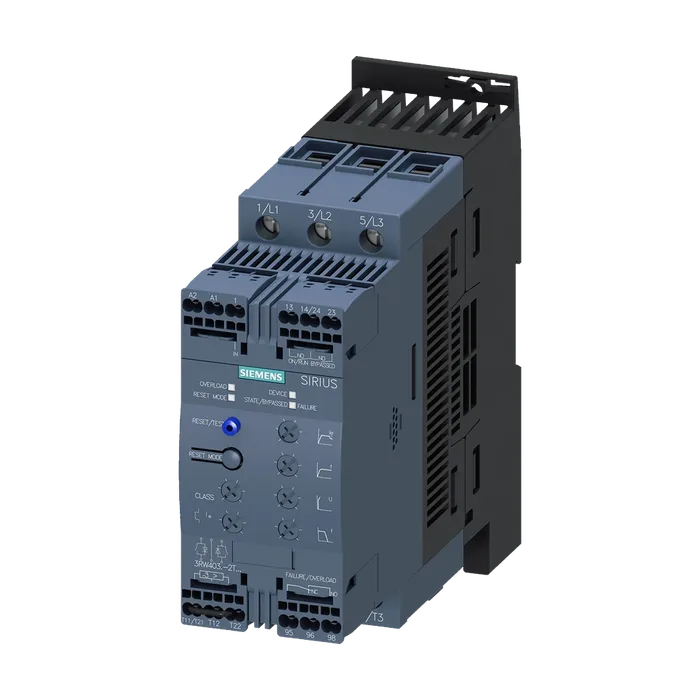

Устройство плавного пуска 3RW4 Siemens 3RW4038-2TB05
Устройство плавного пуска SIRIUS S2 72 A, 45 кВт/500 В, 40 °C 400–600 В AC, 24 В AC/DC, пружинные клеммы с термисторной защитой электродвигателя
86 145,63 ₽ С НДС
Код товара: 3RW40382TB05
Доступен к заказу
01
Описание
Устройство плавного пуска SIRIUS S2 72 A, 45 кВт/500 В, 40 °C 400–600 В AC, 24 В AC/DC, пружинные клеммы с термисторной защитой электродвигателя
Торговая марка изделия SIRIUS
Комплектация изделия
Встроенная контактная система шунтирования Да
Тиристоры Да
Функция изделия
Функция собственной защиты устройства Да
Защита двигателя от перегрузки Да
Анализ термисторной защиты двигателя Да
Внешний сброс Да
Регулируемый ограничитель тока Да
Схема соединения соединения звездой с внутренним треугольником Нет
Компонент изделия выход для тормоза двигателя Нет
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3, согласно IEC 60947-4-2
Справочный идентификатор согласно DIN EN 61346-2 Q
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750 с G
Наименование изделия Устройство плавного пуска
Рабочий ток
При 40 °C расчетное значение 72 А
При 50 °C расчетное значение 62 А
При 60 °C расчетное значение отдаваемая механическая мощность для 60 А
Трехфазного двигателя
При 400 В
При стандартной схеме соединения при 40 °C расчетное значение 37 кВт
При 500 В
При стандартной схеме соединения при 40 °C расчетное значение 45 кВт
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный отрицательный допуск рабочей частоты -10 %
Относительный положительный допуск рабочей частоты 10 %
Рабочее напряжение при стандартной схеме соединения расчетное значение 400 ... 600 В
Относительный отрицательный допуск рабочего напряжения при стандартной схеме соединения -15 %
Относительный положительный допуск рабочего напряжения при стандартной схеме соединения 10 %
Мин. нагрузка [%] 20 %
Регулируемый ток двигателя для защиты двигателя от перегрузки мин. ном. значение 35 А
Длительный рабочий ток [% от Ie] при 40 °C 115 %
Мощность потерь [Вт] при рабочем токе при 40 ° при эксплуатации типичный W 15 C
Тип напряжения оперативного напряжения питания AC/DC
Частота оперативного напряжения питания 1 расчетное значение 50 Гц
Частота оперативного напряжения питания 2 расчетное значение 60 Гц
Относительный отрицательный допуск частоты оперативного напряжения питания -10 %
Относительный положительный допуск частоты оперативного напряжения питания оперативное напряжение питания 1 при 10 %
Переменном токе
При 50 Гц расчетное значение 24 В
При 60 Гц расчетное значение 24 В
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц 10 %
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц -15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц 10 %
Оперативное напряжение питания 1 при постоянном токе расчетное значение 24 В
Относительный отрицательный допуск оперативного напряжения питания при постоянном токе -20 %
Относительный положительный допуск оперативного напряжения питания при постоянном токе 20 %
Исполнение индикатора для сигнала ошибки красный
Типоразмер блока управления двигателем S2
Ширина 55 мм
Высота 160 мм
Глубина 170 мм
Вид креплений Винтовое и защёлкивающееся крепление
Монтаже
Вверх 60 мм
Вбок 30 мм
Вниз 40 мм
Длина кабеля макс. 300 м
Число полюсов для главной цепи 3
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 2
Число переключающих контактов для вспомогательных контактов вид подключаемых сечений проводов для главных контактов для рамной клеммы при 1
Использовании переднего клеммного соединения
Однопроводной 2x (1,5 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 0,75 ... 25 мм²
Многопроводной вид подключаемых сечений проводов для главных контактов для рамной клеммы при 0,75 ... 35 мм²
Использовании заднего клеммного соединения
Однопроводной 2x (1,5 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 1,5 ... 25 мм²
Многопроводной вид подключаемых сечений проводов для главных контактов для рамной клеммы при 1,5 ... 35 мм²
Использовании обоих клеммных соединений
Однопроводной 2x (1,5 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 2x (1,5 ... 16 мм²)
Многопроводной вид подключаемых сечений проводов для проводов американского калибра (AWG) для 2x (1,5 ... 25 мм²)
Главных контактов для рамной клеммы
При использовании заднего клеммного соединения 16 ... 2
При использовании переднего клеммного соединения 18 ... 2
При использовании обоих клеммных соединений вид подключаемых сечений проводов для 2x (16 ... 2)
Вспомогательных контактов
Однопроводной 2x (0,25 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля вид подключаемых сечений проводов для 2x (0,25 ... 1,5 мм²)
Проводов американского калибра (AWG)
Для вспомогательных контактов 2x (24 ... 14)
Высота над уровнем моря при высоте над уровнем моря 5 000 м
Экологическая категория
При транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
При хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
При эксплуатации согласно МЭК 60721 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
Ухудшение температуры 40 °C
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем
Согласно МЭК 60529 спереди
Фазного электродвигателя
При 460/480 В
При стандартной схеме соединения при 50 °C расчетное значение hp 40
При 575/600 В
При стандартной схеме соединения при 50 °C расчетное значение hp 60
Нагрузочная способность контакта вспомогательных контактов согласно UL Simulation Tool for Soft Starters (STS) Онлайн-генератор Cax B300 / R300
Артикул 3RW4038-2TB05
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 1,280 Кг
Вид продуктов Устройства плавного пуска SIRIUS 3RW40
Производитель Siemens
Ценовая Группа 42G
Группа Продукта 3727
Размер упаковки 169,00 x 196,00 x 71,00
Единицы Измерения 1 шт.
Описание Продукта УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 72A, 45КВТ/500V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 400-600V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24V AC/DC, ПРУЖИННЫЕ КЛЕММЫ, ВХОД ДЛЯ ТЕРМИСТОРНОЙ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RW4038-2TB05
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
