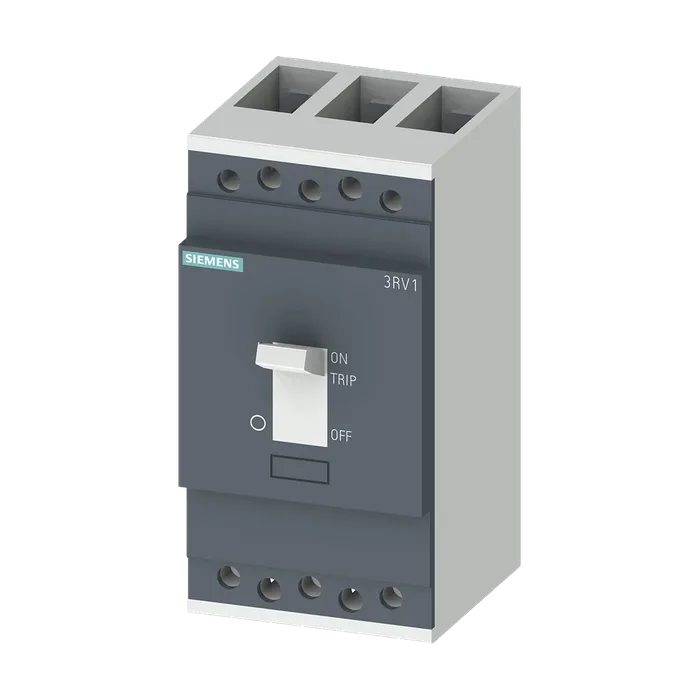

Автомат защиты двигателя 3RV1 Siemens 3RV1363-7AN10
Компактный автоматический выключатель 3RV1 для пусковой сборки Стандартная коммутационная способность Номинальный ток In = 100 A электронный разъединитель Защита от короткого замыкания регулируется, 1-10 x In Icu = 120 кА при 400 В 3-полюсный, винтовой зажим включая фазовые перегородки
По запросу
Код товара: 3RV13637AN10
Доступен к заказу
01
Описание
Компактный автоматический выключатель 3RV1 для пусковой сборки Стандартная коммутационная способность Номинальный ток In = 100 A электронный разъединитель Защита от короткого замыкания регулируется, 1-10 x In Icu = 120 кА при 400 В 3-полюсный, винтовой зажим включая фазовые перегородки
Торговая марка изделияSIRIUS
Наименование изделиякомпактный силовой выключатель
Исполнение изделиядля комбинаций стартера
Наименование типа изделия3RV1
Дополнение изделия вспомогательный выключательДа
Выдерживаемое импульсное напряжение расчетное значение8 000 В
Степень защиты IP с лицевой стороныIP20
Ударопрочность12г / 11 мс
Механический срок службы (коммутационных циклов) главных контактов типичный20 000
Ток длительной нагрузки расчетное значение100 А
Директива RoHS (дата)01/08/2008
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Число полюсов для главной цепи3
Рабочее напряжение
Расчетное значение690 В
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
Рабочий ток при AC-3 при 400 В расчетное значение100 А
Рабочая мощность при AC-3
При 400 В расчетное значение55 кВт
Частота коммутации при AC-3 макс.15 1/h
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыНет
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение120 кА
При переменном токе при 500 В расчетное значение85 кА
При переменном токе при 690 В расчетное значение70 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия1 000 А
Исполнение расцепителя тока короткого замыканияэлектронный
Исполнение расцепителя макс. тока и тока короткого замыканияэлектронный
Монтажное положениелюбой
Вид крепленийвинтовое крепление
Высота205 мм
Ширина105 мм
Глубина необходимое расстояние при последовательном103,5 мм
Монтаже
Назад0 мм
Вбок0 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питания
Для главной цепивинтовой зажим
Для цепи вспомогательного и оперативного токавинтовой зажим
Расположение разъема питания для главной цепилицевой
Защита от прикосновения к токоведущим частямс защитой пальцев рук
Артикул3RV1363-7AN10
Каталог IDCC-IC10
Наследник3VA2110-0MS32-0AA0
Код группыR711
КомментарийДля данного продукта предусмотрена замена.
Товарный код85362090
Вес Нетто (Кг)4,040 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта5371
Размер упаковки250,00 x 290,00 x 255,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 3RV1 В ЛИТОМ КОРПУСЕ, ДЛЯ ЗАЩИТЫ ПУСКОВЫХ СБОРОК ОТ ТОКОВ КЗ, БЕЗ РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ, НОМ. РАБ. ТОК IN=100A, ЭЛЕКТРОННЫЙ РАСЦЕПИТЕЛЬ, РЕГУЛИРОВКА 1-10XLN, ICU =120KA ПРИ 400В АС, 3-ПОЛ., ВИНТОВЫЕ КЛЕММЫ, МЕЖФАЗНЫЕ ПЕРЕГОРОДКИ В КОМПЛЕКТЕ
Описание Преемникаавт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности E Icu = 200 кA @ 415 В 3-пол., защита пускателей двигателей ETU310M, I, In = 100 А защита от коротких замыканий Ii = 3...15 x In плоский винтовой зажим
Страна происхожденияИталия
Количество в упаковке1
Заказной Номер (Артикл)3RV1363-7AN10
PLM-Дата вступления в силуПродукт снят с поддержки с: 01.10.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
