Контактор SIRIUS 3RT Siemens 3RT2646-1AF03
Доступен к заказу

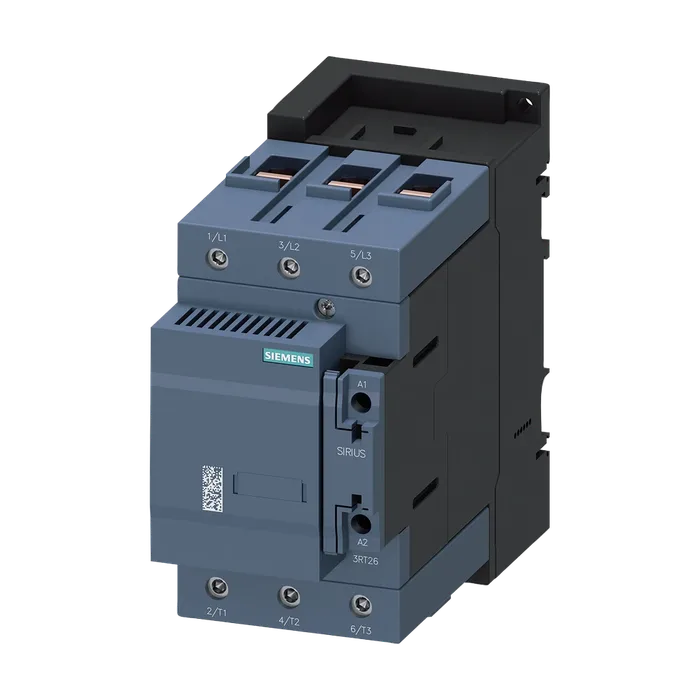

Контактор SIRIUS 3RT Siemens 3RT2646-1AF03
Контактор конденсатора AC-6b 100 кВАр, /400 В, 1 НО + 1 НЗ, 110 В AC, 50 Гц 3-полюсн., типоразмер S3 винтовой зажим
30 494,26 ₽ С НДС
Код товара: 3RT26461AF03
Доступен к заказу
01
Описание
Контактор конденсатора AC-6b 100 кВАр, /400 В, 1 НО + 1 НЗ, 110 В AC, 50 Гц 3-полюсн., типоразмер S3 винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Конденсаторная защита
Наименование типа изделия 3RT26
Типоразмер контактора S3
Дополнение изделия вспомогательный выключатель Да
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 400 В
Ударопрочность при прямоугольном импульсе
При переменном токе 10,3g / 5 ms, 6,7g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 16,3g / 5 ms, 10,5g / 10 мс
Циклов)
Контактора с насаженным блоком вспомогательных выключателей типичный 3 000 000
Коммутационная износостойкость 120 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 06/26/2017
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных 0
Рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение 144 А
Рабочая реактивная мощность при AC-6b
При 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 19 ... 57 kvar
При 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 33 ... 100 kvar
При 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 41 ... 125 kvar
При 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 57 ... 172 kvar
При переменном токе 500 1/h
Частота коммутации при AC-6b
При 230 В макс. 150 1/h
При 240 В макс. 150 1/h
При 400 В макс. 80 1/h
При 480 В макс. 53 1/h
При 500 В макс. 53 1/h
При 600 В макс. 32 1/h
При 690 В макс. 30 1/h
Тип напряжения перем. ток
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 110 В
Частота оперативного напряжения питания
1 расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 50 Гц
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
Полная начальная пусковая мощность электромагнитной катушки при переменном токе 296 ВА
Коэффициент мощности, индуктивный при начальной пусковой мощности 0,61
Полная мощность удержания электромагнитной катушки при переменном токе 19 ВА
Коэффициент мощности, индуктивный при мощности удержания катушки 0,38
Задержка замыкания
При переменном токе 13 ... 50 мс
Задержка размыкания
При переменном токе 10 ... 21 мс
Длительность электрической дуги 10 ... 20 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Число размыкающих контактов для 1
Вспомогательных контактов
Навесной 1
С мгновенным срабатыванием 1
Число замыкающих контактов для 1
Вспомогательных контактов
Навесной 1
С мгновенным срабатыванием 1
Рабочий ток вспомогательных контактов при AC-12 макс. 10 А
Рабочий ток вспомогательных контактов при AC-15
При 230 В 6 А
При 400 В 3 А
При 690 В 0 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 6 А
При 60 В 2 А
При 110 В 1 А
При 125 В 0,9 А
При 220 В 0,3 А
Надежность контакта вспомогательных контактов 0,00000001
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи при типе координации 1 требуется gG: 250 A (690 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Высота 140 мм
Ширина 80 мм
Глубина 152 мм
Необходимое расстояние
При последовательном монтаже вбок 10 мм
До заземленных компонентов вбок 10 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (10 ... 16 mm²)
Многопроводной 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
Однопроводной или многопроводной 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
Тонкожильный с заделкой концов кабеля 2x (10 ... 50 mm²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов вид подключаемых мин. сечений для главных 2x (20 ... 16), 2x (18 ... 14), 2x 12
Контактов при AC-6b
При 40 °C 1x 70 мм²
При 60 °C 2x 50 мм²
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 8
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Нет
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Артикул 3RT2646-1AF03
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,790 Кг
Вид продуктов SIRIUS 3RT26 contactors for capacitive loads (AC-6b), 3-pole
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5370
Размер упаковки 160,00 x 155,00 x 100,00
Единицы Измерения 1 шт.
Описание Продукта Контактор конденсатора AC-6b 100 кВАр, /400 В, 1 НО + 1 НЗ, 110 В AC, 50 Гц 3-полюсн., типоразмер S3 винтовой зажим
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT2646-1AF03
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
