Контактор SIRIUS 3RT Siemens 3RT2637-1NP35
Доступен к заказу

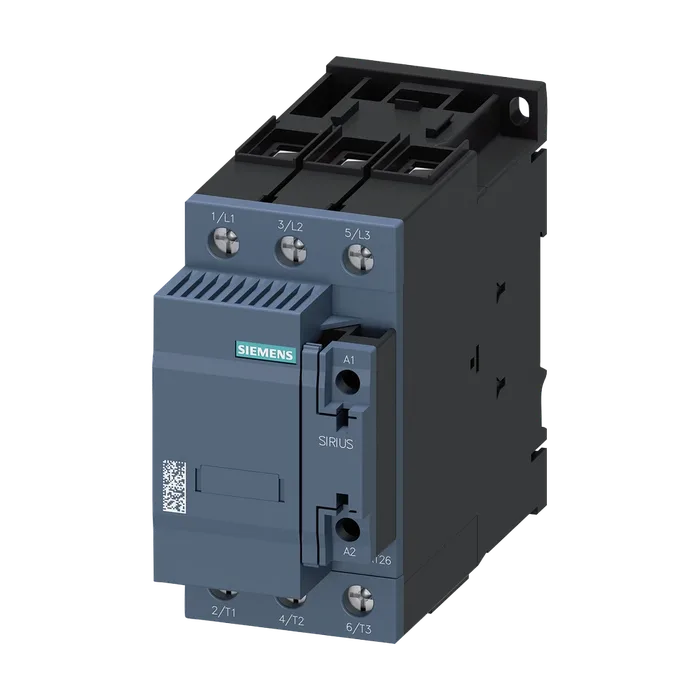

Контактор SIRIUS 3RT Siemens 3RT2637-1NP35
Контактор конденсатора AC-6b 75 кВАр, /400 В, 2 НЗ, 50–60 Гц AC/175–280 В DC 3-полюсн., типоразмер S2 винтовой зажим
30 961,13 ₽ С НДС
Код товара: 3RT26371NP35
Доступен к заказу
01
Описание
Контактор конденсатора AC-6b 75 кВАр, /400 В, 2 НЗ, 50–60 Гц AC/175–280 В DC 3-полюсн., типоразмер S2 винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Конденсаторная защита
Наименование типа изделия 3RT26
Типоразмер контактора S2
Дополнение изделия вспомогательный выключатель Да
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 690 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 6 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 400 В
Ударопрочность при прямоугольном импульсе
При переменном токе 6,8г / 5 мс, 4г / 10 мс
При постоянном токе 6,8г / 5 мс, 4г / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 10,6г / 5 мс, 6,2г / 10 мс
Циклов)
Контактора с насаженным блоком вспомогательных выключателей типичный 3 000 000
Коммутационная износостойкость 150 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2014
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение 108 А
Рабочая реактивная мощность при AC-6b
При 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 14 ... 43 kvar
При 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 25 ... 75 kvar
При 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 31 ... 94 kvar
При 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение 43 ... 129 kvar
При переменном токе 500 1/h
При постоянном токе 500 1/h
Частота коммутации при AC-6b
При 230 В макс. 100 1/h
При 240 В макс. 100 1/h
При 400 В макс. 80 1/h
При 480 В макс. 50 1/h
При 500 В макс. 45 1/h
При 600 В макс. 32 1/h
При 690 В макс. 25 1/h
Тип напряжения AC/DC
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 175 ... 280 В
При 60 Гц расчетное значение 175 ... 280 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение оперативное напряжение питания при постоянном 60 Гц
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 175 ... 280 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
Пик тока включения 25 А
Длительность пика тока включения 10 μs
Начальный пусковой ток среднее значение 0,58 А
Пиковый начальный пусковой ток 1,5 А
Длительность начального пускового тока 230 мс
Ток удержания среднее значение 10 мА
Полная начальная пусковая мощность электромагнитной катушки при переменном токе 110 ВА
Коэффициент мощности, индуктивный при начальной пусковой мощности 0,95
Полная мощность удержания электромагнитной катушки при переменном токе 2,5 ВА
Коэффициент мощности, индуктивный при мощности удержания катушки 0,95
Начальная пусковая мощность электромагнитной катушки при постоянном токе 70 Вт
Мощность удержания электромагнитной катушки при постоянном токе 1,5 Вт
Задержка замыкания
При переменном токе 30 ... 110 мс
При постоянном токе 30 ... 110 мс
Задержка размыкания
При переменном токе 30 ... 55 мс
При постоянном токе 30 ... 55 мс
Длительность электрической дуги 10 ... 20 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Число размыкающих контактов для 2
Вспомогательных контактов
Навесной 1
С мгновенным срабатыванием 2
Число замыкающих контактов для 0
Вспомогательных контактов
Навесной 1
С мгновенным срабатыванием 0
Рабочий ток вспомогательных контактов при AC-12 макс. 10 А
Рабочий ток вспомогательных контактов при AC-15
При 230 В 6 А
При 400 В 3 А
При 690 В 0 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 6 А
При 60 В 2 А
При 110 В 1 А
При 125 В 0,9 А
При 220 В 0,3 А
Надежность контакта вспомогательных контактов 0,00000001
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи при типе координации 1 требуется gG: 200 A (690 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Высота 114 мм
Ширина 65 мм
Глубина 130 мм
Необходимое расстояние
При последовательном монтаже вбок 10 мм
До заземленных компонентов вбок 10 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (1 ... 16 мм²)
Многопроводной 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
Однопроводной или многопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 – 25 мм²), 1x (1 – 35 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов вид подключаемых мин. сечений для главных 2x (20 ... 16), 2x (18 ... 14), 2x 12
Контактов при AC-6b
При 40 °C 1x 50 мм²
При 60 °C 2x 35 мм²
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 18 ... 0
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Нет
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Артикул 3RT2637-1NP35
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,106 Кг
Вид продуктов SIRIUS 3RT26 contactors for capacitive loads (AC-6b), 3-pole
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5338
Размер упаковки 82,00 x 122,50 x 142,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР, AC-6B, 75KVAR/400V, 2NC, AC(50-60HZ)//DC OPERATION 175 TO 280V AC/DC, 3P., SIZE S2 SCREW TERMINAL
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT2637-1NP35
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 10 дней
