Контактор SIRIUS 3RT Siemens 3RT2526-2AK60
Доступен к заказу

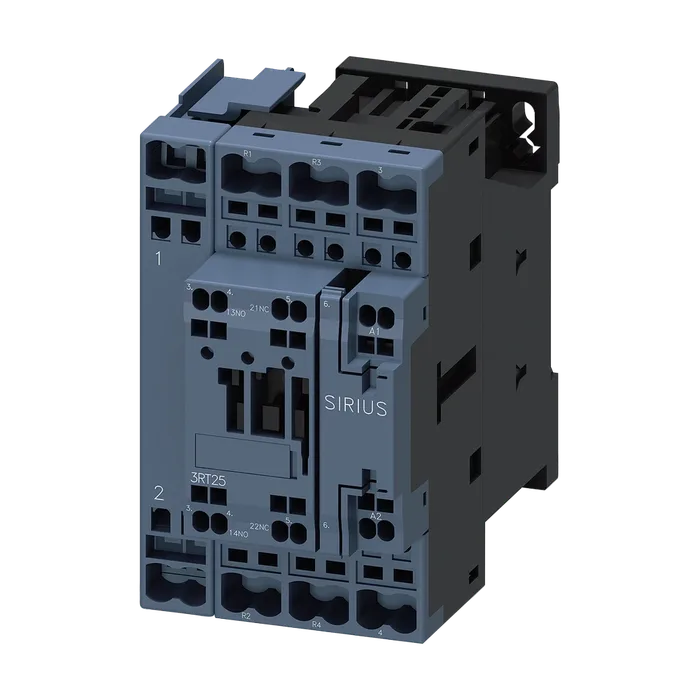

Контактор SIRIUS 3RT Siemens 3RT2526-2AK60
Контактор, 2 НО + 2 НЗ, AC-3, 11 кВт, 110 В AC, 50 Гц, 120 В, 60 Гц, 4- полюсн., 2 НО + 2 НЗ, типоразмер S0, пружинная клемма 1 НО + 1 НЗ встроены
5 064,65 ₽ С НДС
Код товара: 3RT25262AK60
Доступен к заказу
01
Описание
Контактор, 2 НО + 2 НЗ, AC-3, 11 кВт, 110 В AC, 50 Гц, 120 В, 60 Гц, 4- полюсн., 2 НО + 2 НЗ, типоразмер S0, пружинная клемма 1 НО + 1 НЗ встроены
Торговая марка изделия SIRIUS
Наименование изделия Контактор
Наименование типа изделия 3RT25
Типоразмер контактора S0
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель Да
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 690 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 6 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 400 В
Ударопрочность при прямоугольном импульсе
При переменном токе 8,3g / 5 ms, 5,3g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 13,5g / 5 ms, 8,3g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 4
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 2
Рабочий ток
При AC-1 до 690 В
При окружающей температуре 40 °C расчетное значение 40 А
При окружающей температуре 60 °C расчетное значение 35 А
При AC-2 при AC-3 при 400 В
На каждый замыкающий контакт расчетное значение 25 А
На каждый размыкающий контакт расчетное значение 25 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 10 мм²
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 35 А
При 110 В расчетное значение 4,5 А
При 220 В расчетное значение 1 А
При 440 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,4 А
При 24 В расчетное значение 35 А
При 110 В расчетное значение 35 А
При 220 В расчетное значение 5 А
При 440 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 1 А
При 24 В на каждый размыкающий контакт расчетное значение 20 А
При 24 В на каждый замыкающий контакт расчетное значение 20 А
При 110 В на каждый размыкающий контакт расчетное значение 1,25 А
При 110 В на каждый замыкающий контакт расчетное значение 2,5 А
При 220 В на каждый размыкающий контакт расчетное значение 0,5 А
При 220 В на каждый замыкающий контакт расчетное значение 1 А
При 440 В на каждый размыкающий контакт расчетное значение 0,045 А
При 440 В на каждый замыкающий контакт расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,09 А
DC-3 при DC-5
При 24 В на каждый размыкающий контакт расчетное значение 35 А
При 24 В на каждый замыкающий контакт расчетное значение 35 А
При 110 В на каждый размыкающий контакт расчетное значение 7,5 А
При 110 В на каждый замыкающий контакт расчетное значение 15 А
При 220 В на каждый размыкающий контакт расчетное значение 1,5 А
При 220 В на каждый замыкающий контакт расчетное значение 3 А
При 440 В на каждый размыкающий контакт расчетное значение 0,135 А
При 440 В на каждый замыкающий контакт расчетное значение 0,27 А
Рабочая мощность при AC-2 при AC-3
При 230 В на каждый размыкающий контакт 5,5 кВт
При 230 В на каждый замыкающий контакт расчетное значение 5,5 кВт
При 400 В на каждый размыкающий контакт расчетное значение 11 кВт
При 400 В на каждый замыкающий контакт расчетное значение кратковременно выдерживаемый ток в холодном 11 кВт
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при 200 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 5 с с коммутацией при 200 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 10 с с коммутацией при 200 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 30 с с коммутацией при 128 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 60 с с коммутацией при 106 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник 1,6 Вт
При переменном токе 5 000 1/h
При постоянном токе 1 500 1/h
Частота коммутации
При AC-1 макс. 1 000 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 110 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 120 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
Полная начальная пусковая мощность 87 ВА
Электромагнитной катушки при переменном токе
При 50 Гц 87 ВА
При 60 Гц 87 ВА
Коэффициент мощности, индуктивный при 0,82
Начальной пусковой мощности
При 50 Гц 0,76
При 60 Гц 0,76
Полная мощность удержания электромагнитной 9,4 ВА
Катушки при переменном токе
При 50 Гц 9,4 ВА
При 60 Гц 9,4 ВА
Коэффициент мощности, индуктивный при 0,28
Мощности удержания катушки
При 50 Гц 0,28
При 60 Гц 0,28
Задержка замыкания
При переменном токе 8 ... 40 мс
Задержка размыкания
При переменном токе 4 ... 16 мс
Длительность электрической дуги остаточный ток электронных устройств при 10 ... 10 мс
Управлении посредством сигнала <0>
При переменном токе при 230 В макс. допустимо 0,007 А
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 10 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока при 230 В расчетное значение 3 hp
Для 3-фазного электродвигателя при 460/480 В расчетное значение 15 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 63 A (690 V, 100 kA)
При типе координации 2 требуется gG: 35 A (690 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Последовательный монтаж Да
Высота 102 мм
Ширина 61 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 6 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 6 мм
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
На контакторе для вспомогательных контактов Соединение с пружинным зажимом
Электромагнитной катушки вид подключаемых сечений проводов для главных Соединение с пружинным зажимом
Контактов
Однопроводной 2x (1 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля 2x (1 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 2,5 мм²)
Однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 18 ... 8
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Артикул 3RT2526-2AK60
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,554 Кг
Вид продуктов 4-полюсные контакторы SIRIUS 3RT25, 2НО+2НЗ, 4 ... 11 кВт
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5336
Размер упаковки 76,00 x 112,00 x 131,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР 4 ПОЛ., 2НО+2НЗ, AC-3: 11КВТ/400В, AC-1: 40A/35А, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US AC 110В 50ГЦ 120В 60ГЦ, ТИПОРАЗМЕР S0, БЛОК-КОНТАКТЫ 1НО+1НЗ, ПРУЖИННЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT2526-2AK60
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) по запросу
