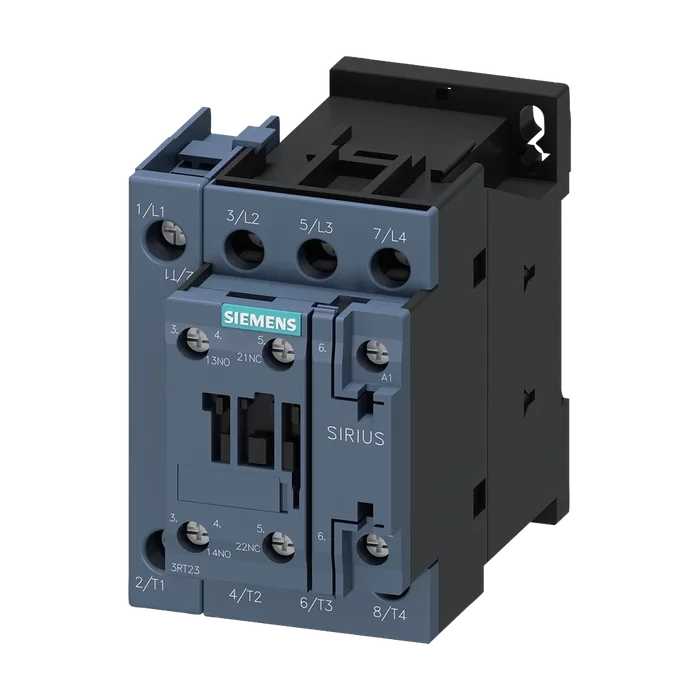

Контактор SIRIUS 3RT Siemens 3RT2325-1AM20
Доступен к заказу
Контактор SIRIUS 3RT Siemens 3RT2325-1AM20
Контактор, AC-1, 35 А/400 В/40 °C, S0, четырехполюсный, 208 В AC, 50/60 Гц, 1 НО + 1 НЗ, винтовой зажим
3 699,5 ₽ С НДС
Код товара: 3RT23251AM20
Доступен к заказу
01
Описание
Контактор, AC-1, 35 А/400 В/40 °C, S0, четырехполюсный, 208 В AC, 50/60 Гц, 1 НО + 1 НЗ, винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Контактор
Наименование типа изделия 3RT23
Типоразмер контактора S0
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 7,6 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 1,9 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 690 В
Цепи вспомогательного и оперативного тока при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 6 кВ
Вспомогательной цепи расчетное значение 6 кВ
Ударопрочность при прямоугольном импульсе
При переменном токе 7,5g / 5 ms, 4,7g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 11,8g / 5 ms, 7,4g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 4
Число замыкающих контактов для главных контактов 4
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 35 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 35 А
До 690 В при окружающей температуре 60 °C расчетное значение 30 А
При AC-3
При 400 В расчетное значение 15,5 А
При AC-4 при 400 В расчетное значение 15,5 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 10 мм²
Рабочая мощность
При AC-3 при 400 В расчетное значение 7,5 кВт
При AC-4 при 400 В расчетное значение кратковременно выдерживаемый ток в холодном 7,5 кВт
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при Использовать мин. площадь сечения согл. расчетному значению
Нулевом токе макс. AC-1
Длительностью не более 5 с с коммутацией при Использовать мин. площадь сечения согл. расчетному значению
Нулевом токе макс. AC-1
Длительностью не более 10 с с коммутацией при Использовать мин. площадь сечения согл. расчетному значению
Нулевом токе макс. AC-1
Длительностью не более 30 с с коммутацией при Использовать мин. площадь сечения согл. расчетному значению
Нулевом токе макс. AC-1
Длительностью не более 60 с с коммутацией при Использовать мин. площадь сечения согл. расчетному значению
Нулевом токе макс. AC-1
При переменном токе 5 000 1/h
Частота коммутации при AC-1 макс. 1 000 1/h
Тип напряжения перем. ток
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 208 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 208 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц полная начальная пусковая мощность 0,85 ... 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 81 ВА
При 60 Гц коэффициент мощности, индуктивный при 79 ВА
Начальной пусковой мощности
При 50 Гц 0,72
При 60 Гц полная мощность удержания электромагнитной 0,74
Катушки при переменном токе
При 50 Гц 10,5 ВА
При 60 Гц коэффициент мощности, индуктивный при 8,5 ВА
Мощности удержания катушки
При 50 Гц 0,25
При 60 Гц 0,28
Задержка замыкания
При переменном токе 8 ... 40 мс
Задержка размыкания
При переменном токе 4 ... 16 мс
Длительность электрической дуги 10 ... 10 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Число размыкающих контактов для 1
Вспомогательных контактов
Навесной 2
С мгновенным срабатыванием 1
Число замыкающих контактов для 1
Вспомогательных контактов
Навесной 2
С мгновенным срабатыванием 1
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 10 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (230 V, 400 A)
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Функция изделия защита от коротких замыканий Нет
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 63 A (690 V, 100 kA)
При типе координации 2 требуется gG: 20 A (690 V, 100 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 А (690 В, 1 кА)
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Последовательный монтаж Да
Высота 85 мм
Ширина 60 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 10 мм
Вверх 10 мм
Вбок 6 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 6 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Главных контактов
Однопроводной 1 ... 10 мм²
Однопроводной или многопроводной 1 ... 10 мм²
Многопроводной 1 ... 10 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 1 ... 10 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (20 ... 16), 2x (18 ... 14)
Провода
Для главных контактов 16 ... 8
Для вспомогательных контактов 20 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Нет
Артикул 3RT2325-1AM20
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,475 Кг
Вид продуктов Контактор для омических нагрузок SIRIUS 3RT23 (AC-1), 4-p., 4S, 18 ... 50 A
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5336
Размер упаковки 80,00 x 135,00 x 95,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР, 4 ПОЛ. (4НО ГЛАВНЫХ КОНТАКТА), AC1: 35A AC 208 V, 50/60 HZ, 4-POLE, 4NO, SZ: S0, SCREW TERMINAL 1NO+1NC INTEGR.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT2325-1AM20
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
