Контактор 3RT20 Siemens 3RT2026-1FB48-0ME2
Доступен к заказу

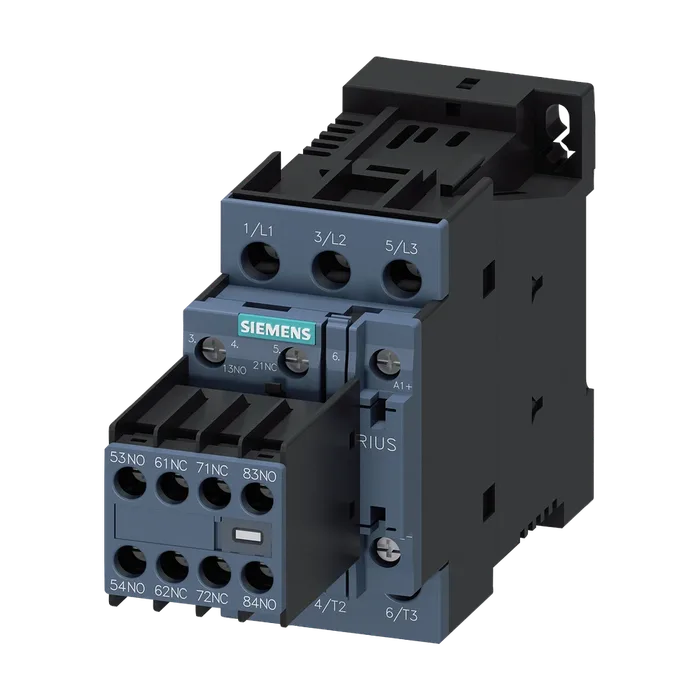

Контактор 3RT20 Siemens 3RT2026-1FB48-0ME2
Силовой контактор, AC-3 25 A, 11 кВт/400 В 3 НО + 3 НЗ с 3RH2911-1x A22-0MA0, со вставленной комбинацией диодов, 24 В DC, 3-полюсн., типоразмер S0, винтовой зажим
7 686,6 ₽ С НДС
Код товара: 3RT20261FB480ME2
Доступен к заказу
01
Описание
Силовой контактор, AC-3 25 A, 11 кВт/400 В 3 НО + 3 НЗ с 3RH2911-1x A22-0MA0, со вставленной комбинацией диодов, 24 В DC, 3-полюсн., типоразмер S0, винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Силовой контактор
Наименование типа изделия 3RT2
Типоразмер контактора S0
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Нет
Тока
При переменном токе в теплом рабочем состоянии 5,7 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 1,9 Вт
Без тока нагрузки типичный 5,9 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 690 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 6 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 400 В
Ударопрочность при прямоугольном импульсе
При постоянном токе 10g / 5 ms, 7,5g / 10 мс
Ударопрочность при синусовом импульсе
При постоянном токе механический срок службы (коммутационных 15g / 5 ms, 10g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 40 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 40 А
До 690 В при окружающей температуре 60 °C расчетное значение 35 А
При AC-3
При 400 В расчетное значение 25 А
При 500 В расчетное значение 18 А
При 690 В расчетное значение 13 А
При AC-3e
При 400 В расчетное значение 25 А
При 500 В расчетное значение 18 А
При 690 В расчетное значение 13 А
При AC-4 при 400 В расчетное значение 15,5 А
При AC-5a до 690 В расчетное значение 35,2 А
При AC-5b до 400 В расчетное значение 20,7 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 20,2 А
До 400 В при пиковом значении тока n=20 расчетное значение 20,2 А
До 500 В при пиковом значении тока n=20 расчетное значение 20,2 А
До 690 В при пиковом значении тока n=20 расчетное значение 12,9 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 13,5 А
До 400 В при пиковом значении тока n=30 расчетное значение 13,5 А
До 500 В при пиковом значении тока n=30 расчетное значение 13,5 А
До 690 В при пиковом значении тока n=30 расчетное значение 13 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных 10 мм²
Циклов при AC-4
При 400 В расчетное значение 9 А
При 690 В расчетное значение 9 А
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 35 А
При 60 В расчетное значение 20 А
При 110 В расчетное значение 4,5 А
При 220 В расчетное значение 1 А
При 440 В расчетное значение 0,4 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,25 А
При 24 В расчетное значение 35 А
При 60 В расчетное значение 35 А
При 110 В расчетное значение 35 А
При 220 В расчетное значение 5 А
При 440 В расчетное значение 1 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,8 А
При 24 В расчетное значение 35 А
При 60 В расчетное значение 35 А
При 110 В расчетное значение 35 А
При 220 В расчетное значение 35 А
При 440 В расчетное значение 2,9 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 1,4 А
При 24 В расчетное значение 20 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,5 А
При 220 В расчетное значение 1 А
При 440 В расчетное значение 0,09 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,06 А
DC-3 при DC-5
При 24 В расчетное значение 35 А
При 60 В расчетное значение 35 А
При 110 В расчетное значение 15 А
При 220 В расчетное значение 3 А
При 440 В расчетное значение 0,27 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,16 А
DC-3 при DC-5
При 24 В расчетное значение 35 А
При 60 В расчетное значение 35 А
При 110 В расчетное значение 35 А
При 220 В расчетное значение 10 А
При 440 В расчетное значение 0,6 А
При 600 В расчетное значение 0,6 А
Рабочая мощность
При AC-2 при 400 В расчетное значение 11 кВт
При AC-3
При 230 В расчетное значение 5,5 кВт
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 11 кВт
При 690 В расчетное значение 11 кВт
При AC-3e
При 230 В расчетное значение 5,5 кВт
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 11 кВт
При 690 В расчетное значение рабочая мощность примерно на 200.000 11 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение 4,4 кВт
При 690 В расчетное значение 7,7 кВт
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 8 кВА
До 400 В при пиковом значении тока n=20 расчетное значение 13,9 кВА
До 500 В при пиковом значении тока n=20 расчетное значение 17,4 кВА
До 690 В при пиковом значении тока n=20 расчетное значение 15,4 кВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 5,3 кВА
До 400 В при пиковом значении тока n=30 9,3 кВА
До 500 В при пиковом значении тока n=30 расчетное значение 11,6 кВА
До 690 В при пиковом значении тока n=30 расчетное значение кратковременно выдерживаемый ток в холодном 15,5 кВА
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при 375 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 5 с с коммутацией при 300 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 10 с с коммутацией при 210 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 30 с с коммутацией при 144 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 60 с с коммутацией при 118 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
При постоянном токе 1 500 1/h
Частота коммутации
При AC-1 макс. 1 000 1/h
При AC-2 макс. 750 1/h
При AC-3 макс. 750 1/h
При AC-3e макс. 750 1/h
При AC-4 макс. 250 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 24 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение 1,1
Исполнение ограничителя перенапряжений с диодной сборкой
Начальная пусковая мощность электромагнитной катушки при постоянном токе 5,9 Вт
Мощность удержания электромагнитной катушки при постоянном токе 5,9 Вт
Задержка замыкания
При постоянном токе 50 ... 170 мс
Задержка размыкания
При постоянном токе 15 ... 18 мс
Длительность электрической дуги 10 ... 10 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 3
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 3
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение рабочий ток при DC-13 0,15 А
При 24 В расчетное значение 6 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Электродвигателя
При 480 В расчетное значение 21 А
При 600 В расчетное значение 22 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 2 hp
При 230 В расчетное значение 3 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 5 hp
При 220/230 В расчетное значение 7,5 hp
При 460/480 В расчетное значение 15 hp
При 575/600 В расчетное значение 20 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 100 A (690 V, 100 kA), aM: 50 A (690 V, 100 kA), BS88: 100 A (415 V, 80 kA)
При типе координации 2 требуется gG: 35A (690V, 100kA), aM: 20A (690V, 100kA), BS88: 35A (415V, 80kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Последовательный монтаж Да
Высота 85 мм
Ширина 45 мм
Глубина 151 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 10 мм
Вверх 10 мм
Вбок 6 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 6 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки Винтовое присоединение
Контактов
Однопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Главных контактов
Однопроводной 1 ... 10 мм²
Многопроводной 1 ... 10 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 1 ... 10 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (20 ... 16), 2x (18 ... 14)
Провода
Для главных контактов 16 ... 8
Для вспомогательных контактов 20 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Значение В10 при высокой приоритетности запроса согласно SN 31920 450 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Пригодность к использованию
Противоаварийное отключение Да
Артикул 3RT2026-1FB48-0ME2
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,650 Кг
Вид продуктов Контакторы SIRIUS 3RT20, 3-полюсные, до 55 кВт
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5336
Размер упаковки 54,00 x 92,00 x 159,00
Единицы Измерения 1 шт.
Описание Продукта Силовой контактор, AC-3 25 A, 11 кВт/400 В 3 НО + 3 НЗ с 3RH2911-1x A22-0MA0, со вставленной комбинацией диодов, 24 В DC, 3-полюсн., типоразмер S0, винтовой зажим
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT2026-1FB48-0ME2
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 110 дней
Похожие товары
Доступен к заказу
3RT2045-1CP04-3MA0
15 660,15 ₽
Доступен к заказу
3RT2045-1KB44-3MA0
20 760,92 ₽
Доступен к заказу
3RT2045-1NB34-3MA0
20 760,92 ₽
