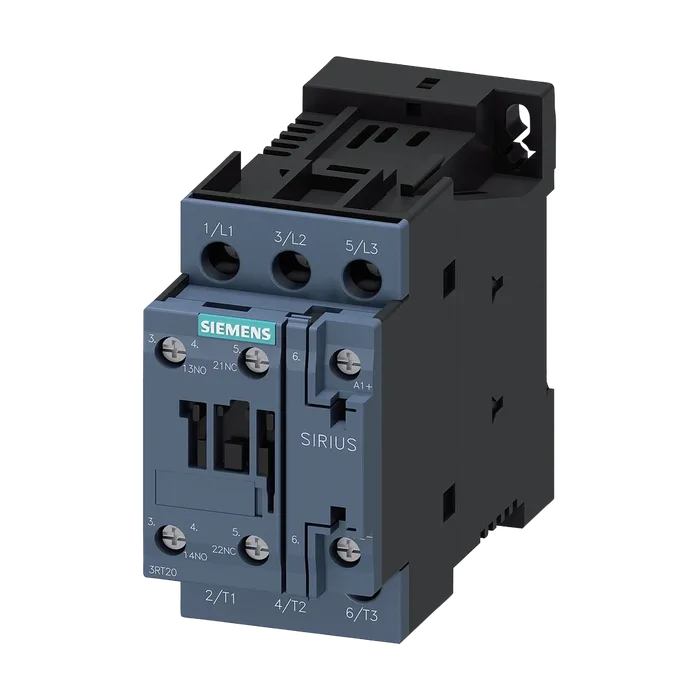

Силовой контактор, AC-3 9 A, 4 кВт/400 В 1 НО + 1 НЗ, AC (50/60 Гц) режим работы по постоянному току 95–130 В AC/DC, 3-полюсн., типоразмер S0, винтовой зажим
4 669,35 ₽С НДС
Код товара: 3RT20231NF30
Доступен к заказу
01
Описание
Силовой контактор, AC-3 9 A, 4 кВт/400 В 1 НО + 1 НЗ, AC (50/60 Гц) режим работы по постоянному току 95–130 В AC/DC, 3-полюсн., типоразмер S0, винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияСиловой контактор
Наименование типа изделия3RT2
Типоразмер контактораS0
Дополнение изделия
Функциональный модуль связиНет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значенииДа
Тока
При переменном токе в теплом рабочем состоянии0,6 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс0,2 Вт
Без тока нагрузки типичный1,8 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение690 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение6 кВ
Вспомогательной цепи расчетное значение6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1400 В
Ударопрочность при прямоугольном импульсе
При переменном токе7,5g / 5 ms, 4,7g / 10 мс
При постоянном токе10g / 5 ms, 7,5g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе11,8g / 5 ms, 7,4g / 10 мс
При постоянном токе механический срок службы (коммутационных15g / 5 ms, 10g / 10 мс
Циклов)
Контактора типичный10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-55 ... +80 °C
Относительная атмосферная влажность мин.10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс.95 % C
Число полюсов для главной цепи3
Число замыкающих контактов для главных контактов3
Рабочее напряжение
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение40 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение40 А
До 690 В при окружающей температуре 60 °C расчетное значение35 А
При AC-3
При 400 В расчетное значение9 А
При 500 В расчетное значение9 А
При 690 В расчетное значение9 А
При AC-3e
При 400 В расчетное значение9 А
При 500 В расчетное значение9 А
При 690 В расчетное значение9 А
При AC-4 при 400 В расчетное значение8,5 А
При AC-5a до 690 В расчетное значение35,2 А
При AC-5b до 400 В расчетное значение7,4 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение11,4 А
До 400 В при пиковом значении тока n=20 расчетное значение11,4 А
До 500 В при пиковом значении тока n=20 расчетное значение9,1 А
До 690 В при пиковом значении тока n=20 расчетное значение9 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение7,6 А
До 400 В при пиковом значении тока n=30 расчетное значение7,6 А
До 500 В при пиковом значении тока n=30 расчетное значение6,1 А
До 690 В при пиковом значении тока n=30 расчетное значение6,1 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных10 мм²
Циклов при AC-4
При 400 В расчетное значение4,1 А
При 690 В расчетное значение3,3 А
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение35 А
При 60 В расчетное значение20 А
При 110 В расчетное значение4,5 А
При 220 В расчетное значение1 А
При 440 В расчетное значение0,4 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при0,25 А
При 24 В расчетное значение35 А
При 60 В расчетное значение35 А
При 110 В расчетное значение35 А
При 220 В расчетное значение5 А
При 440 В расчетное значение1 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при0,8 А
При 24 В расчетное значение35 А
При 60 В расчетное значение35 А
При 110 В расчетное значение35 А
При 220 В расчетное значение35 А
При 440 В расчетное значение2,9 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при1,4 А
При 24 В расчетное значение20 А
При 60 В расчетное значение5 А
При 110 В расчетное значение2,5 А
При 220 В расчетное значение1 А
При 440 В расчетное значение0,09 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при0,06 А
DC-3 при DC-5
При 24 В расчетное значение35 А
При 60 В расчетное значение35 А
При 110 В расчетное значение15 А
При 220 В расчетное значение3 А
При 440 В расчетное значение0,27 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при0,16 А
DC-3 при DC-5
При 24 В расчетное значение35 А
При 60 В расчетное значение35 А
При 110 В расчетное значение35 А
При 220 В расчетное значение10 А
При 440 В расчетное значение0,6 А
При 600 В расчетное значение0,6 А
Рабочая мощность
При AC-2 при 400 В расчетное значение4 кВт
При AC-3
При 230 В расчетное значение2,2 кВт
При 400 В расчетное значение4 кВт
При 500 В расчетное значение4 кВт
При 690 В расчетное значение7,5 кВт
При AC-3e
При 230 В расчетное значение2,2 кВт
При 400 В расчетное значение4 кВт
При 500 В расчетное значение4 кВт
При 690 В расчетное значение рабочая мощность примерно на 200.0007,5 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение2 кВт
При 690 В расчетное значение2,5 кВт
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение4,5 кВА
До 400 В при пиковом значении тока n=20 расчетное значение7,8 кВА
До 500 В при пиковом значении тока n=20 расчетное значение7,8 кВА
До 690 В при пиковом значении тока n=20 расчетное значение10,7 кВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=303 кВА
До 400 В при пиковом значении тока n=30 расчетное значение5,2 кВА
До 500 В при пиковом значении тока n=30 расчетное значение5,2 кВА
До 690 В при пиковом значении тока n=30 расчетное значение кратковременно выдерживаемый ток в холодном7,2 кВА
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при170 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 5 с с коммутацией при170 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 10 с с коммутацией при140 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 30 с с коммутацией при104 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 60 с с коммутацией при88 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
При переменном токе1 500 1/h
При постоянном токе1 500 1/h
Частота коммутации
При AC-1 макс.1 000 1/h
При AC-2 макс.1 000 1/h
При AC-3 макс.1 000 1/h
При AC-3e макс.1 000 1/h
При AC-4 макс.300 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномAC/DC
Токе
При 50 Гц расчетное значение95 ... 130 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном95 ... 130 В
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение95 ... 130 В
Электромагнитной катушки при постоянном токе
Исходное значение0,7
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение1,3
Электромагнитной катушки при переменном токе
При 50 Гц0,7 ... 1,3
При 60 Гц0,7 ... 1,3
Исполнение ограничителя перенапряженийс варистором
Пик тока включения15 А
Длительность пика тока включения30 μs
Начальный пусковой ток среднее значение0,13 А
Пиковый начальный пусковой ток0,19 А
Длительность начального пускового тока180 мс
Ток удержания среднее значение полная начальная пусковая мощность19 мА
Электромагнитной катушки при переменном токе
При 50 Гц11,9 ВА
При 60 Гц коэффициент мощности, индуктивный при12 ВА
Начальной пусковой мощности
При 50 Гц0,98
При 60 Гц полная мощность удержания электромагнитной0,98
Катушки при переменном токе
При 50 Гц1,6 ВА
При 60 Гц коэффициент мощности, индуктивный при1,8 ВА
Мощности удержания катушки
При 50 Гц0,79
При 60 Гц0,74
Начальная пусковая мощность электромагнитной катушки при постоянном токе10,2 Вт
Мощность удержания электромагнитной катушки при постоянном токе1,3 Вт
Задержка замыкания
При переменном токе50 ... 80 мс
При постоянном токе50 ... 80 мс
Задержка размыкания
При переменном токе30 ... 50 мс
При постоянном токе30 ... 50 мс
Длительность электрической дуги10 ... 10 мс
Исполнение управления коммутационного приводаСтандарт A1 - A2
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием1
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием1
Рабочий ток при AC-12 макс.10 А
Рабочий ток при AC-15
При 230 В расчетное значение10 А
При 400 В расчетное значение3 А
При 500 В расчетное значение2 А
При 690 В расчетное значение1 А
Рабочий ток при DC-12
При 24 В расчетное значение10 А
При 48 В расчетное значение6 А
При 60 В расчетное значение6 А
При 110 В расчетное значение3 А
При 125 В расчетное значение2 А
При 220 В расчетное значение1 А
При 600 В расчетное значение0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение10 А
При 48 В расчетное значение2 А
При 60 В расчетное значение2 А
При 110 В расчетное значение1 А
При 125 В расчетное значение0,9 А
При 220 В расчетное значение0,3 А
При 600 В расчетное значение0,1 А
Надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Электродвигателя
При 480 В расчетное значение7,6 А
При 600 В расчетное значение9 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение1 hp
При 230 В расчетное значение1 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение2 hp
При 220/230 В расчетное значение3 hp
При 460/480 В расчетное значение5 hp
При 575/600 В расчетное значение7,5 hp
Нагрузочная способность контакта вспомогательных контактов согласно ULA600 / P600
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого2x (20 ... 16), 2x (18 ... 14)
Провода
Для главных контактов16 ... 8
Для вспомогательных контактов20 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
Значение В10 при высокой приоритетности запроса согласно SN 31920450 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192040 %
При высокой приоритетности запроса согласно SN 3192073 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Пригодность к использованию
Противоаварийное отключениеДа
Xарактеристика: зависимая характеристика защиты,I²t, ток обрыва
Артикул3RT2023-1NF30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,544 Кг
Вид продуктовКонтакторы SIRIUS 3RT20, 3-полюсные, до 55 кВт
