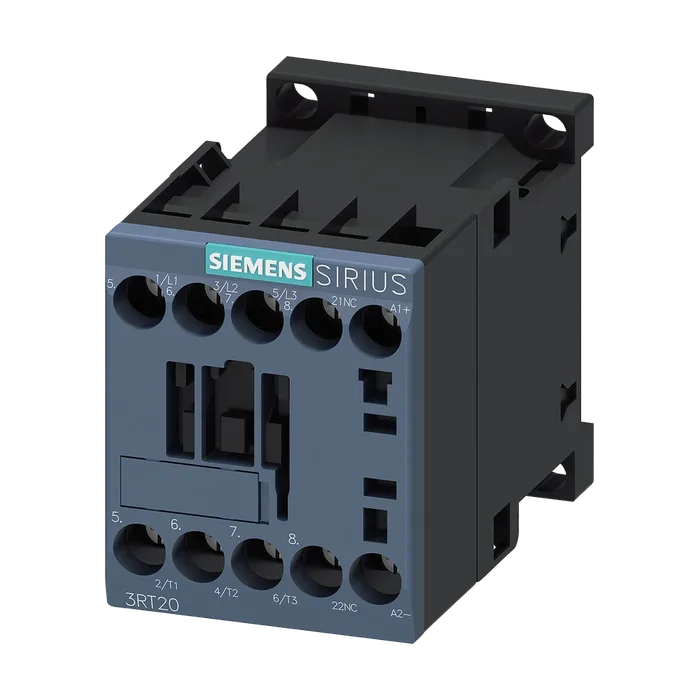

Силовой контактор, AC-3 9 A, 4 кВт/400 В 1 НЗ, 230 В DC 3-полюсн., типоразмер S00, винтовой зажим
Общие Торговая марка изделия SIRIUS
Наименование изделия Силовой контактор
Наименование типа изделия 3RT2
Общие технические данные Типоразмер контактора S00
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 0,9 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 0,3 Вт
Без тока нагрузки типичный 4 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 690 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 690 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 6 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 400 В
Ударопрочность при прямоугольном импульсе
При постоянном токе 6,7g / 5 ms, 4,2g / 10 мс
Ударопрочность при синусовом импульсе
При постоянном токе механический срок службы (коммутационных 10,5g / 5 ms, 6,6g / 10 мс
Циклов)
Контактора типичный 30 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Цепь главного тока Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 22 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 22 А
До 690 В при окружающей температуре 60 °C расчетное значение 20 А
При AC-3
При 400 В расчетное значение 9 А
При 500 В расчетное значение 7,7 А
При 690 В расчетное значение 6,7 А
При AC-3e
При 400 В расчетное значение 9 А
При 500 В расчетное значение 7,7 А
При 690 В расчетное значение 6,7 А
При AC-4 при 400 В расчетное значение 8,5 А
При AC-5a до 690 В расчетное значение 19,4 А
При AC-5b до 400 В расчетное значение 7,4 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 5,3 А
До 400 В при пиковом значении тока n=20 расчетное значение 5,3 А
До 500 В при пиковом значении тока n=20 расчетное значение 5,3 А
До 690 В при пиковом значении тока n=20 расчетное значение 5 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 3,5 А
До 400 В при пиковом значении тока n=30 расчетное значение 3,5 А
До 500 В при пиковом значении тока n=30 расчетное значение 3,6 А
До 690 В при пиковом значении тока n=30 расчетное значение 3,3 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных 4 мм²
Циклов при AC-4
При 400 В расчетное значение 4,1 А
При 690 В расчетное значение 3,3 А
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 20 А
При 60 В расчетное значение 20 А
При 110 В расчетное значение 2,1 А
При 220 В расчетное значение 0,8 А
При 440 В расчетное значение 0,6 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,6 А
При 24 В расчетное значение 20 А
При 60 В расчетное значение 20 А
При 110 В расчетное значение 12 А
При 220 В расчетное значение 1,6 А
При 440 В расчетное значение 0,8 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,7 А
При 24 В расчетное значение 20 А
При 60 В расчетное значение 20 А
При 110 В расчетное значение 20 А
При 220 В расчетное значение 20 А
При 440 В расчетное значение 1,3 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 1 А
При 24 В расчетное значение 20 А
При 60 В расчетное значение 0,5 А
При 110 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,15 А
DC-3 при DC-5
При 24 В расчетное значение 20 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,35 А
DC-3 при DC-5
При 24 В расчетное значение 20 А
При 60 В расчетное значение 20 А
При 110 В расчетное значение 20 А
При 220 В расчетное значение 1,5 А
При 440 В расчетное значение 0,2 А
При 600 В расчетное значение 0,2 А
Рабочая мощность
При AC-2 при 400 В расчетное значение 4 кВт
При AC-3
При 230 В расчетное значение 2,2 кВт
При 400 В расчетное значение 4 кВт
При 500 В расчетное значение 4 кВт
При 690 В расчетное значение 5,5 кВт
При AC-3e
При 230 В расчетное значение 2,2 кВт
При 400 В расчетное значение 4 кВт
При 500 В расчетное значение 4 кВт
При 690 В расчетное значение рабочая мощность примерно на 200.000 5 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение 2 кВт
При 690 В расчетное значение 2,5 кВт
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 2 кВА
До 400 В при пиковом значении тока n=20 расчетное значение 3,6 кВА
До 500 В при пиковом значении тока n=20 расчетное значение 4,6 кВА
До 690 В при пиковом значении тока n=20 расчетное значение 5,9 кВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 1,3 кВА
До 400 В при пиковом значении тока n=30 расчетное значение 2,4 кВА
До 500 В при пиковом значении тока n=30 расчетное значение 3,1 кВА
До 690 В при пиковом значении тока n=30 расчетное значение кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C 4 кВА
Длительностью не более 1 с с коммутацией при 155 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 5 с с коммутацией при 111 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 10 с с коммутацией при 86 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 30 с с коммутацией при 66 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 60 с с коммутацией при 55 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
При постоянном токе 10 000 1/h
Частота коммутации
При AC-1 макс. 1 000 1/h
При AC-2 макс. 750 1/h
При AC-3 макс. 750 1/h
При AC-3e макс. 750 1/h
При AC-4 макс. 250 1/h
Цепь тока управления/ управление Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 230 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение 1,1
Начальная пусковая мощность электромагнитной катушки при постоянном токе 4 Вт
Мощность удержания электромагнитной катушки при постоянном токе 4 Вт
Задержка замыкания
При постоянном токе 30 ... 100 мс
Задержка размыкания
При постоянном токе 7 ... 13 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Вспомогательный контур Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 10 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 7,6 А
При 600 В расчетное значение 9 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 0,33 hp
При 230 В расчетное значение 1 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 2 hp
При 220/230 В расчетное значение 3 hp
При 460/480 В расчетное значение 5 hp
При 575/600 В расчетное значение 7,5 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Защита от коротких замыканий Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 35A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA)
При типе координации 2 требуется gG: 20A (690V,100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтаж/ крепление/ размеры Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Последовательный монтаж Да
Высота 58 мм
Ширина 45 мм
Глубина 73 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 10 мм
Вверх 10 мм
Вбок 6 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 6 мм
Подсоединения/ клеммы Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Главных контактов
Однопроводной 0,5 ... 4 мм²
Многопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 0,5 ... 2,5 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (20 ... 16), 2x (18 ... 14), 2x 12
Провода
Для главных контактов 20 ... 12
Для вспомогательных контактов 20 ... 12
Безопасность Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Пригодность к использованию
Противоаварийное отключение Да
