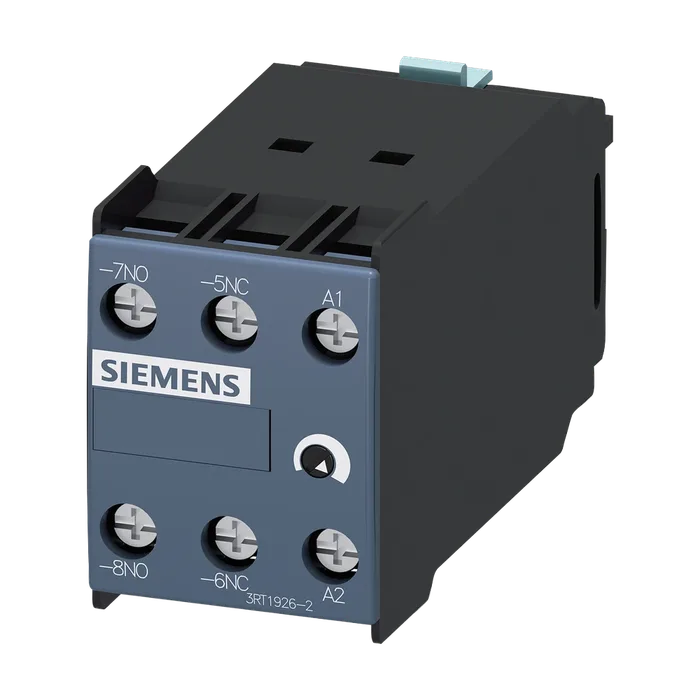

Контактор SIRIUS 3RT Siemens 3RT1926-2FL21
Доступен к заказу
Контактор SIRIUS 3RT Siemens 3RT1926-2FL21
С электронной задержкой передний выключатель вспомогательных цепей Диапазон времени 0,5–10 с, 200–240 В AC/DC, 1 замыкающий контакт + 1 размыкающий контакт с задержкой отпускания, без сигнала управления для 3RT1
По запросу
Код товара: 3RT19262FL21
Доступен к заказу
01
Описание
С электронной задержкой передний выключатель вспомогательных цепей Диапазон времени 0,5–10 с, 200–240 В AC/DC, 1 замыкающий контакт + 1 размыкающий контакт с задержкой отпускания, без сигнала управления для 3RT1
Торговая марка изделия SIRIUS
Наименование изделия вспомогательный выключатель
Исполнение изделия с задержкой возврата
Наименование типа изделия 3RT19
Типоразмер контактора комбинируемый корпоративный S0 ... S12
Компонент изделия полупроводниковый выход Нет
Дополнение изделия требуется дистанционное управление Нет
Дополнение изделия опциональный дистанционное управление Нет
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Ударопрочность согласно МЭК 60068-2-27 11g/15 мс
Вибропрочность согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Регулируемое время 0,5 ... 10 s
Относительная точность уставки относительно верхнего предела шкалы 15 %
Мин. длительность включения 200 мс
Время повторной готовности 150 мс
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %
Директива RoHS (дата) 07/01/2006
Функция изделия соединение звезда - треугольник Нет
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц 200 ... 240 В
При 60 Гц 200 ... 240 В
Частота оперативного напряжения питания 1 коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 50 ... 60 Гц
Постоянном токе
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,85
Конечное значение 1,1
Функция коммутации
С задержкой срабатывания Нет
С задержкой срабатывания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное Нет
С задержкой отпускания Да
Функция коммутации
Мигающий, симметричный, начало отсчета - пауза/ безынерционный Нет
Мигающий, симметричный, начало отсчета - пауза Нет
Мигающий, симметричный, начало отсчета - импульс/ безынерционный Нет
Мигающий, симметричный, начало отсчета - импульс Нет
Мигающий, асимметричный, начало отсчета - пауза Нет
Мигающий, асимметричный, начало отсчета - импульс Нет
Функция коммутации
С постоянной тактовой частотой, начало отсчета - импульс Нет
С постоянной тактовой частотой, начало отсчета - пауза Нет
Функция коммутации
С переменной тактовой частотой, начало отсчета - импульс Нет
С переменной тактовой частотой, начало отсчета - пауза Нет
Функция коммутации
Соединение звезда - треугольник с функцией последействия Нет
Соединение звезда - треугольник Нет
Функция коммутации с сигналом управления
С проскальзыванием при размыкании Нет
С проскальзыванием при размыкании/ безынерционное Нет
С задержкой отпускания Нет
С задержкой отпускания/ безынерционный Нет
С задержкой импульсов Нет
С задержкой импульсов/ безынерционный Нет
С формированием импульса Нет
С формированием импульса/ безынерционный Нет
С задержкой срабатывания/ отпускания Нет
С задержкой срабатывания/ с задержкой отпускания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное функция коммутации реле с импульсными Нет
Контактами с сигналом управления
Перезапускаемый при отключенном сигнале управления/ безынерционный Нет
Перезапускаемый при включенном сигнале управления Нет
Перезапускаемый при включенном сигнале управления/ безынерционный Нет
Перезапускаемый при отключенном сигнале управления Нет
Исполнение соединения цепи управления потенциальный Нет
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 4 А
Число размыкающих контактов
С задержкой срабатывания 1
С мгновенным срабатыванием 0
Число замыкающих контактов
С задержкой срабатывания 1
С мгновенным срабатыванием 0
Число переключающих контактов
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Рабочий ток вспомогательных контактов при AC-15
Макс. рабочий ток вспомогательных контактов как 3 А
Размыкающий контакт при AC-15
При 24 В 3 А
При 250 В рабочий ток вспомогательных контактов как 3 А
Замыкающий контакт при AC-15
При 24 В 3 А
При 250 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Функция изделия
На релейных выходах переключение с задержкой/ мгновенно Нет
Удерживающий Нет
Устойчивость к электромагнитным помехам согласно МЭК 61812-1 EN 61000-6-2
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 4 кВ контактный разряд / 8 кВ воздушный разряд
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Тип изоляции Базовая изоляция
Категория согласно EN 954-1 нет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 4 m²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 2,5 m²
Провода
Однопроводной 18 ... 14
Многопроводной 18 ... 14
Монтажное положение любой
Вид креплений втычной
Высота 46 мм
Ширина 33 мм
Глубина 73 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 м
Назад 0 м
Вверх 0 м
Вниз 0 м
Вбок 0 м
До заземленных компонентов
Вперед 0 м
Назад 0 м
Вверх 0 м
Вбок 0 м
Вниз 0 м
До компонентов, находящихся под напряжением
Вперед 0 м
Назад 0 м
Вверх 0 м
Вниз 0 м
Вбок 0 м
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 15 ... 95 %
Артикул 3RT1926-2FL21
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,087 Кг
Вид продуктов Вспомогательные блоки с электронной выдержкой
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5347
Размер упаковки 52,00 x 106,00 x 45,00
Единицы Измерения 1 шт.
Описание Продукта ОТДЕЛЬНО СТОЯЩЕЕ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕКЛЮЧАЮЩИЙ БЛОК С ЗАДЕРЖКОЙ ВРЕМЕНИ УСТАНОВОК ВРЕМЕНИ ДИАПАЗОН 0, 5.10 S, AC/DC 220.240 V, 1НO+1НЗ, ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ, ДЛЯ МОНТАЖА НА КОНТАКТОРЫ ТИПОРАЗМЕР S0..S3
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT1926-2FL21
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 2 дня
