Контактор SIRIUS 3RT Siemens 3RT1456-6SP36-3PA0
Доступен к заказу

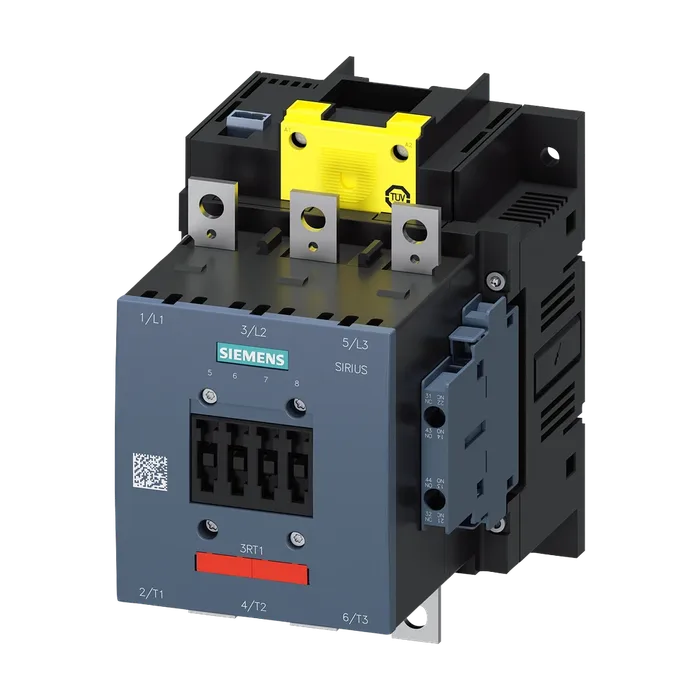

Контактор SIRIUS 3RT Siemens 3RT1456-6SP36-3PA0
Контактор, AC-1, 275 А/690 В/40 °C, S6, трехполюсный, 200–277 В AC/DC, F-PLC-IN, с варистором, 2 НО + 2 НЗ, без возможности отсоединения, присоединительная шина/ винтовой зажим
34 876,66 ₽ С НДС
Код товара: 3RT14566SP363PA0
Доступен к заказу
01
Описание
Контактор, AC-1, 275 А/690 В/40 °C, S6, трехполюсный, 200–277 В AC/DC, F-PLC-IN, с варистором, 2 НО + 2 НЗ, без возможности отсоединения, присоединительная шина/ винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Контактор
Наименование типа изделия 3RT14
Типоразмер контактора S6
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 86,4 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 28,8 Вт
Без тока нагрузки типичный 2,8 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 500 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение 6 кВ
Ударопрочность при прямоугольном импульсе
При переменном токе 8,5г / 5 мс, 4,2г / 10 мс
При постоянном токе 8,5г / 5 мс, 4,2г / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 13,4г / 5 мс, 6,5г / 10 мс
При постоянном токе механический срок службы (коммутационных 13,4г / 5 мс, 6,5г / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс. окружающая температура 2 000 м
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Тип напряжения для главной цепи Переменный ток
Рабочий ток
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 275 А
До 690 В при окружающей температуре 55 °C расчетное значение 250 А
До 690 В при окружающей температуре 60 °C расчетное значение 250 А
При AC-3
При 400 В расчетное значение 97 А
При 690 В расчетное значение 97 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 140 мм²
При переменном токе 1 000 1/h
При постоянном токе 1 000 1/h
Частота коммутации при AC-1 макс. 200 1/h
Тип напряжения AC/DC
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 200 ... 277 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном 200 ... 277 В
Токе
Расчетное значение 200 ... 277 В
Тип управляющего входа ПЛК согласно МЭК 60947- 1 Typ 1
Потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс. коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 30 мА
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
Исполнение ограничителя перенапряжений полная начальная пусковая мощность с варистором
Электромагнитной катушки при переменном токе
При 50 Гц коэффициент мощности, индуктивный при 280 ВА
Начальной пусковой мощности
При 50 Гц полная мощность удержания электромагнитной 0,8
Катушки при переменном токе
При 50 Гц коэффициент мощности, индуктивный при 4,4 ВА
Мощности удержания катушки
При 50 Гц 0,5
Начальная пусковая мощность электромагнитной 320 Вт
Мощность удержания электромагнитной катушки при постоянном токе 2,8 Вт
Задержка замыкания
При переменном токе 60 ... 75 мс
При постоянном токе 60 ... 75 мс
Задержка размыкания
При переменном токе 115 ... 130 мс
При постоянном токе 115 ... 130 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода Помехоустойчивый вход SPS (F-PLC-IN)
Число размыкающих контактов для 2
Вспомогательных контактов
Навесной 4
С мгновенным срабатыванием 2
Число замыкающих контактов для 2
Вспомогательных контактов
Навесной 4
С мгновенным срабатыванием 2
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (230 V, 400 A)
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Функция изделия защита от коротких замыканий Нет
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 355 A (690 V, 100 kA)
При типе координации 2 требуется gR: 350 A (690 V, 100 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 172 мм
Ширина 120 мм
Глубина 170 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 20 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи Шина подключения
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки Винтовое присоединение
Ширина соединительной шины 17 мм
Толщина соединительной шины 3 мм
Диаметр отверстия 9 мм
Число отверстий поперечное сечение подключаемого провода для 1
Главных контактов
Однопроводной или многопроводной 25 ... 120 мм²
Многопроводной поперечное сечение подключаемого провода для 25 ... 120 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14), 1x 12
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Тип защитного устройства согласно МЭК 61508-2 тип B
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Уровень полноты безопасности (SIL) согласно МЭК 61508 2
Предел действия SIL (подсистема) согласно EN 62061 2
Уровень эффективности защиты (PL) согласно EN ISO 13849-1 c
Категория согласно EN ISO 13849-1 2
Категория останова согласно DIN EN 60204-1 0
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
PFHD при высокой приоритетности запроса согласно EN 62061 4,5E-7 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 0,007
Среднее время между отказами (MTBF) 75 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 0
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Артикул 3RT1456-6SP36-3PA0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 3,325 Кг
Вид продуктов SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 3706
Размер упаковки 131,00 x 199,00 x 180,00
Единицы Измерения 1 шт.
Описание Продукта Контактор, AC-1, 275 А/690 В/40 °C, S6, трехполюсный, 200–277 В AC/DC, F-PLC-IN, с варистором, 2 НО + 2 НЗ, без возможности отсоединения, присоединительная шина/ винтовой зажим
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT1456-6SP36-3PA0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
