Контактор SIRIUS 3RT Siemens 3RT1264-6NF36
Доступен к заказу

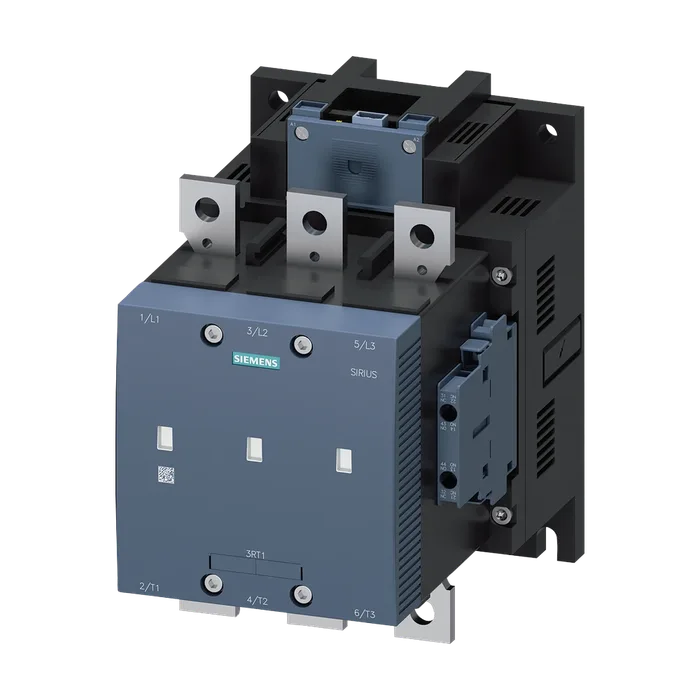

Контактор SIRIUS 3RT Siemens 3RT1264-6NF36
Вакуумный контактор, AC-3 225 A, 110 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 96–127 В Вспомогательные контакты 2 НО + 2 НЗ 3- полюсн., типоразмер S10, шинные соединения Привод: электронный с интерфейсом ПЛК 24 В DC
123 841,89 ₽ С НДС
Код товара: 3RT12646NF36
Доступен к заказу
01
Описание
Вакуумный контактор, AC-3 225 A, 110 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 96–127 В Вспомогательные контакты 2 НО + 2 НЗ 3- полюсн., типоразмер S10, шинные соединения Привод: электронный с интерфейсом ПЛК 24 В DC
Торговая марка изделия SIRIUS
Наименование изделия Вакуумный контактор
Наименование типа изделия 3RT12
Типоразмер контактора S10
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 27 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 9 Вт
Без тока нагрузки типичный 3,4 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 500 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 690 В
Ударопрочность при прямоугольном импульсе
При переменном токе 8,5г / 5 мс, 4,2г / 10 мс
При постоянном токе 8,5г / 5 мс, 4,2г / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 13,4г / 5 мс, 6,5г / 10 мс
При постоянном токе механический срок службы (коммутационных 13,4г / 5 мс, 6,5г / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Рабочее напряжение
При AC-3 расчетное значение макс. 1 000 В
При AC-3e расчетное значение макс. 1 000 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 330 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 330 А
До 690 В при окружающей температуре 60 °C расчетное значение 300 А
До 1000 В при окружающей температуре 40 °C расчетное значение 330 А
До 1000 В при окружающей температуре 60 °C расчетное значение 300 А
При AC-3
При 400 В расчетное значение 225 А
При 500 В расчетное значение 225 А
При 690 В расчетное значение 225 А
При 1000 В расчетное значение 225 А
При AC-3e
При 400 В расчетное значение 225 А
При 500 В расчетное значение 225 А
При 690 В расчетное значение 225 А
При 1000 В расчетное значение 225 А
При AC-4 при 400 В расчетное значение 195 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 225 А
До 400 В при пиковом значении тока n=20 расчетное значение 225 А
До 500 В при пиковом значении тока n=20 расчетное значение 225 А
До 690 В при пиковом значении тока n=20 расчетное значение 225 А
До 1000 В при пиковом значении тока n=20 расчетное значение 225 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 209 А
До 400 В при пиковом значении тока n=30 расчетное значение 209 А
До 500 В при пиковом значении тока n=30 расчетное значение 209 А
До 690 В при пиковом значении тока n=30 расчетное значение 209 А
До 1000 В при пиковом значении тока n=30 расчетное значение 209 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных 185 мм²
Циклов при AC-4
При 400 В расчетное значение 97 А
При 690 В расчетное значение 97 А
Рабочая мощность
При 230 В расчетное значение 55 кВт
При 400 В расчетное значение 110 кВт
При 500 В расчетное значение 160 кВт
При 690 В расчетное значение 200 кВт
При 1000 В расчетное значение 315 кВт
При AC-3e
При 230 В расчетное значение 55 кВт
При 400 В расчетное значение 110 кВт
При 500 В расчетное значение 160 кВт
При 690 В расчетное значение 200 кВт
При 1000 В расчетное значение рабочая мощность примерно на 200.000 315 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение 55 кВт
При 690 В расчетное значение 94 кВт
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 90 000 кВА
До 400 В при пиковом значении тока n=20 расчетное значение 150 000 ВА
До 500 В при пиковом значении тока n=20 расчетное значение 190 000 ВА
До 690 В при пиковом значении тока n=20 расчетное значение 260 000 ВА
До 1000 В при пиковом значении тока n=20 расчетное значение 390 000 ВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 80 000 ВА
До 400 В при пиковом значении тока n=30 расчетное значение 140 000 ВА
До 500 В при пиковом значении тока n=30 расчетное значение 180 000 ВА
До 690 В при пиковом значении тока n=30 расчетное значение 250 000 ВА
До 1000 В при пиковом значении тока n=30 расчетное значение 360 000 ВА
При переменном токе 1 000 1/h
При постоянном токе 1 000 1/h
Частота коммутации
При AC-1 макс. 800 1/h
При AC-2 макс. 300 1/h
При AC-3 макс. 750 1/h
При AC-3e макс. 750 1/h
При AC-4 макс. 250 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 96 ... 127 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном 96 ... 127 В
Токе
Расчетное значение 96 ... 127 В
Тип управляющего входа ПЛК согласно МЭК 60947- 1 Typ 2
Потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс. 20 мА
Напряжение на управляющем входе ПЛК расчетное значение 24 В
Коэффициент рабочего диапазона напряжения на управляющем входе ПЛК коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 0,8 ... 1,1
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
Исполнение ограничителя перенапряжений полная начальная пусковая мощность с варистором
Электромагнитной катушки при переменном токе
При 50 Гц 570 ВА
При 60 Гц коэффициент мощности, индуктивный при 570 ВА
Начальной пусковой мощности
При 50 Гц 0,8
При 60 Гц полная мощность удержания электромагнитной 0,8
Катушки при переменном токе
При 50 Гц 8,5 ВА
При 60 Гц коэффициент мощности, индуктивный при 8,5 ВА
Мощности удержания катушки
При 50 Гц 0,4
При 60 Гц 0,4
Начальная пусковая мощность электромагнитной катушки при постоянном токе 630 Вт
Мощность удержания электромагнитной катушки при постоянном токе 3,4 Вт
Задержка замыкания
При переменном токе 45 ... 80 мс
При постоянном токе 45 ... 80 мс
Задержка размыкания
При переменном токе 80 ... 100 мс
При постоянном токе 80 ... 100 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода PLC-IN или стандарт A1 - A2 (регулируемый)
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 2
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 2
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
При 480 В расчетное значение 180 А
При 600 В расчетное значение 192 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 60 hp
При 220/230 В расчетное значение 75 hp
При 460/480 В расчетное значение 150 hp
При 575/600 В расчетное значение 200 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 500 A (690 V, 100 kA)
При типе координации 2 требуется gG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 210 мм
Ширина 145 мм
Глубина 206 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 20 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи Шина подключения
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки Винтовое присоединение
Ширина соединительной шины 25 мм
Толщина соединительной шины 6 мм
Диаметр отверстия 11 мм
Число отверстий поперечное сечение подключаемого провода для 1
Главных контактов
Многопроводной поперечное сечение подключаемого провода для 70 ... 240 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (20 ... 16), 2x (18 ... 14), 1x 12
Провода
Для вспомогательных контактов 18 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Пригодность к использованию
Противоаварийное отключение Да
Артикул 3RT1264-6NF36
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 7,300 Кг
Вид продуктов Вакуумные контакторы 3RT12, 3-х полюсные
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 3706
Размер упаковки 265,00 x 196,00 x 234,00
Единицы Измерения 1 шт.
Описание Продукта ВАКУУМНЫЙ КОНТАКТОР, 110КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 96-127V БЛОК-КОНТАКТЫ 2НО+2НЗ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР S10 ШИННОЕ ПРИСОЕДИНЕНИЕ ПРИВОД: ЭЛЕКТРОННЫЙ, С ИНТЕРФЕЙСОМ КОНТРОЛЛЕРА DC24V
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT1264-6NF36
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 120 дней
