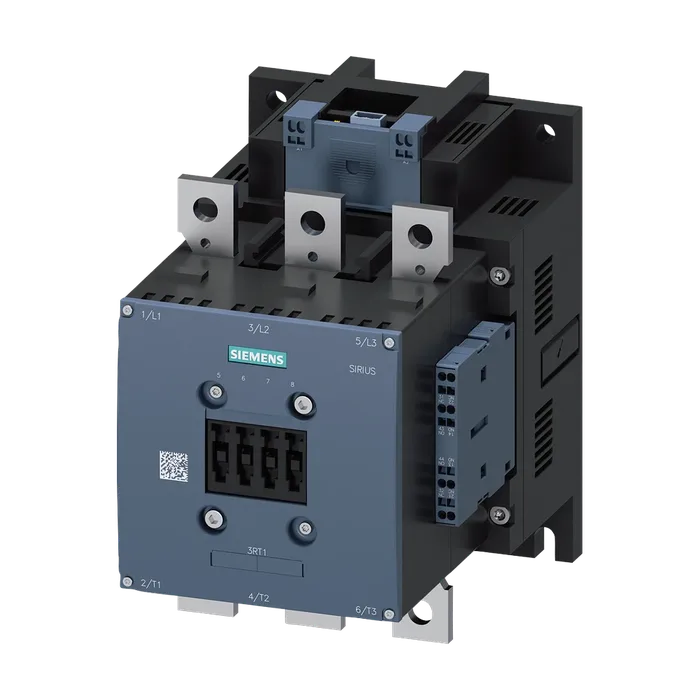

Контактор SIRIUS 3RT Siemens 3RT1066-2XB46-0LA2
Доступен к заказу
Контактор SIRIUS 3RT Siemens 3RT1066-2XB46-0LA2
Траекторный контактор, AC-3 300 A, 160 кВт/400 В Катушка 24 В DC x (0,7–1,25) ПЛК-вход 24–110 В DC Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Подключение катушки: пружинная клемма
108 113,44 ₽ С НДС
Код товара: 3RT10662XB460LA2
Доступен к заказу
01
Описание
Траекторный контактор, AC-3 300 A, 160 кВт/400 В Катушка 24 В DC x (0,7–1,25) ПЛК-вход 24–110 В DC Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Подключение катушки: пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия Силовой контактор
Исполнение изделия с расширенным рабочим диапазоном
Наименование типа изделия 3RT1
Типоразмер контактора S10
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 66 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 22 Вт
Без тока нагрузки типичный 3,4 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 500 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 690 В
Ударопрочность для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Ударопрочность при прямоугольном импульсе
При постоянном токе 8,5г / 5 мс, 4,2г / 10 мс
Ударопрочность при синусовом импульсе
При постоянном токе механический срок службы (коммутационных 13,4г / 5 мс, 6,5г / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 09/06/2016
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. 1 000 В
При AC-3e расчетное значение макс. 1 000 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 330 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 330 А
До 690 В при окружающей температуре 60 °C расчетное значение 300 А
До 1000 В при окружающей температуре 60 °C расчетное значение 150 А
При AC-2 при 400 В расчетное значение 300 А
При AC-3
При 400 В расчетное значение 300 А
При 500 В расчетное значение 300 А
При 690 В расчетное значение 280 А
При 1000 В расчетное значение 95 А
При AC-3e
При 400 В расчетное значение 300 А
При 500 В расчетное значение 300 А
При 1000 В расчетное значение 95 А
При AC-4 при 400 В расчетное значение 280 А
Мин. сечение в главной цепи
При макс. расчетном значении AC-1 185 мм²
При макс. расчетном значении Ith рабочий ток примерно на 200.000 коммутационных 185 мм²
Циклов при AC-4
При 400 В расчетное значение 125 А
При 690 В расчетное значение 115 А
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 300 А
При 110 В расчетное значение 33 А
При 220 В расчетное значение 3,8 А
При 440 В расчетное значение 0,9 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,6 А
При 24 В расчетное значение 300 А
При 110 В расчетное значение 300 А
При 220 В расчетное значение 300 А
При 440 В расчетное значение 4 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 2 А
При 24 В расчетное значение 300 А
При 110 В расчетное значение 300 А
При 220 В расчетное значение 300 А
При 440 В расчетное значение 11 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 5,2 А
При 24 В расчетное значение 300 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 0,6 А
При 440 В расчетное значение 0,18 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,125 А
DC-3 при DC-5
При 24 В расчетное значение 300 А
При 110 В расчетное значение 300 А
При 220 В расчетное значение 2,5 А
При 440 В расчетное значение 0,65 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,37 А
DC-3 при DC-5
При 24 В расчетное значение 300 А
При 110 В расчетное значение 300 А
При 220 В расчетное значение 300 А
При 440 В расчетное значение 1,4 А
При 600 В расчетное значение 0,75 А
Рабочая мощность
При AC-2 при 400 В расчетное значение 160 кВт
При AC-3
При 230 В расчетное значение 97 кВт
При 400 В расчетное значение 160 кВт
При 500 В расчетное значение 200 кВт
При 690 В расчетное значение 250 кВт
При 1000 В расчетное значение 132 кВт
При AC-3e
При 230 В расчетное значение 97 кВт
При 400 В расчетное значение 160 кВт
При 500 В расчетное значение 200 кВт
При 1000 В расчетное значение рабочая мощность примерно на 200.000 132 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение 71 кВт
При 690 В расчетное значение кратковременно выдерживаемый ток в холодном 112 кВт
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при 5 524 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 5 с с коммутацией при 4 579 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 10 с с коммутацией при 3 153 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 30 с с коммутацией при 1 883 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 60 с с коммутацией при 1 445 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
При постоянном токе 700 1/h
Частота коммутации
При AC-1 макс. 700 1/h
При AC-2 макс. 250 1/h
При AC-3 макс. 500 1/h
При AC-3e макс. 500 1/h
При AC-2 при AC-3e макс. 250 1/h
При AC-4 макс. 130 1/h
Частота коммутации
При DC-1 макс. 350 1/h
При DC-3 макс. 250 1/h
При DC-5 макс. 250 1/h
До 40 °C согласно МЭК 60077 расчетное значение 330 А
До 70 °C согласно МЭК 60077 расчетное значение 265 А
Тип напряжения пост. ток
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном Постоянный ток
Токе
Расчетное значение 24 В
Потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс. 2 мА
Напряжение на управляющем входе ПЛК расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 24 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,7
Конечное значение 1,25
Исполнение ограничителя перенапряжений с варистором
Начальная пусковая мощность электромагнитной катушки при постоянном токе 580 Вт
Мощность удержания электромагнитной катушки при постоянном токе 3,4 Вт
Задержка замыкания
При постоянном токе 45 ... 80 мс
Задержка размыкания
При постоянном токе 80 ... 100 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода PLC-IN или стандарт A1 - A2 (регулируемый)
Число размыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Число замыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 6 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Электродвигателя
При 480 В расчетное значение 302 А
При 600 В расчетное значение 289 А
Отдаваемая механическая мощность [л. с.]
При 200/208 В расчетное значение 100 hp
При 220/230 В расчетное значение 125 hp
При 460/480 В расчетное значение 250 hp
При 575/600 В расчетное значение 300 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Функция изделия защита от коротких замыканий Нет
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 500 A (690 V, 100 kA)
При типе координации 2 требуется gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 210 мм
Ширина 145 мм
Глубина 202 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 20 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Ширина соединительной шины 25 мм
Толщина соединительной шины 6 мм
Диаметр отверстия 11 мм
Число отверстий вид подключаемых сечений проводов для главных 1
Контактов
Однопроводной или многопроводной 2x (70 ... 240 mm²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 2,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (24 ... 14)
Провода
Для вспомогательных контактов 24 ... 14
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Функция изделия связь по шине Нет
Артикул 3RT1066-2XB46-0LA2
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 6,654 Кг
Вид продуктов Контакторы для электродвигателей SIRIUS 3RT20 5,5...18,5 кВт
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 3706
Размер упаковки 199,00 x 362,00 x 239,00
Единицы Измерения 1 шт.
Описание Продукта Траекторный контактор, AC-3 300 A, 160 кВт/400 В Катушка 24 В DC x (0,7–1,25) ПЛК-вход 24–110 В DC Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Подключение катушки: пружинная клемма
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT1066-2XB46-0LA2
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
