Контактор SIRIUS 3RT Siemens 3RT1064-2AT36
Доступен к заказу

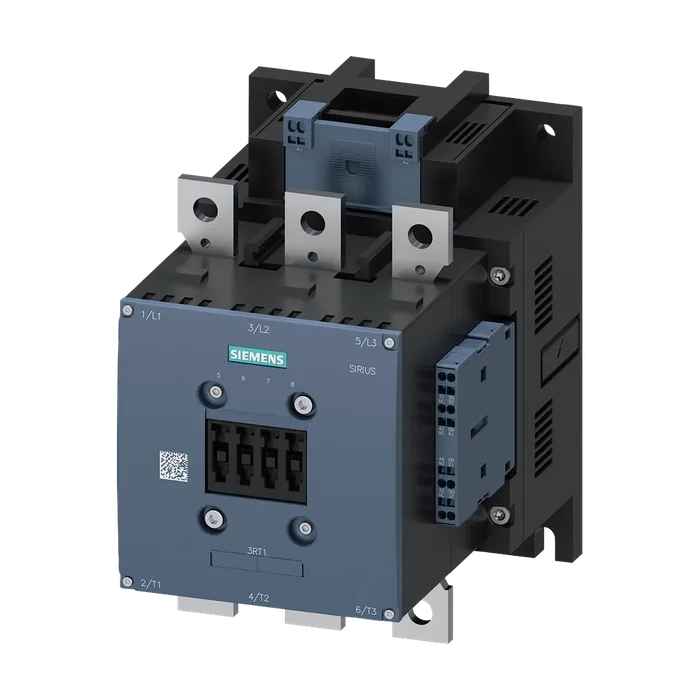

Контактор SIRIUS 3RT Siemens 3RT1064-2AT36
Силовой контактор, AC-3 225 A, 110 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 575–600 В Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Привод: стандартный пружинная клемма
41 664,98 ₽ С НДС
Код товара: 3RT10642AT36
Доступен к заказу
01
Описание
Силовой контактор, AC-3 225 A, 110 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 575–600 В Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Привод: стандартный пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия Силовой контактор
Наименование типа изделия 3RT1
Типоразмер контактора S10
Дополнение изделия
Функциональный модуль связи Нет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 51 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 17 Вт
Без тока нагрузки типичный 7,4 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение 1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение 500 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение 8 кВ
Вспомогательной цепи расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 690 В
Ударопрочность при прямоугольном импульсе
При переменном токе 8,5г / 5 мс, 4,2г / 10 мс
При постоянном токе 8,5г / 5 мс, 4,2г / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 13,4г / 5 мс, 6,5г / 10 мс
При постоянном токе механический срок службы (коммутационных 13,4г / 5 мс, 6,5г / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Рабочее напряжение
При AC-3 расчетное значение макс. 1 000 В
При AC-3e расчетное значение макс. 1 000 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 275 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение 275 А
До 690 В при окружающей температуре 60 °C расчетное значение 250 А
До 1000 В при окружающей температуре 40 °C расчетное значение 100 А
До 1000 В при окружающей температуре 60 °C расчетное значение 100 А
При AC-3
При 400 В расчетное значение 225 А
При 500 В расчетное значение 225 А
При 690 В расчетное значение 225 А
При 1000 В расчетное значение 68 А
При AC-3e
При 400 В расчетное значение 225 А
При 500 В расчетное значение 225 А
При 1000 В расчетное значение 68 А
При AC-4 при 400 В расчетное значение 195 А
При AC-5a до 690 В расчетное значение 242 А
При AC-5b до 400 В расчетное значение 186 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 225 А
До 400 В при пиковом значении тока n=20 расчетное значение 225 А
До 500 В при пиковом значении тока n=20 расчетное значение 225 А
До 690 В при пиковом значении тока n=20 расчетное значение 225 А
До 1000 В при пиковом значении тока n=20 расчетное значение 68 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 172 А
До 400 В при пиковом значении тока n=30 расчетное значение 172 А
До 500 В при пиковом значении тока n=30 расчетное значение 172 А
До 690 В при пиковом значении тока n=30 расчетное значение 172 А
До 1000 В при пиковом значении тока n=30 расчетное значение 68 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных 150 мм²
Циклов при AC-4
При 400 В расчетное значение 96 А
При 690 В расчетное значение рабочий ток 85 А
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение 200 А
При 60 В расчетное значение 200 А
При 110 В расчетное значение 18 А
При 220 В расчетное значение 3,4 А
При 440 В расчетное значение 0,8 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,5 А
При 24 В расчетное значение 200 А
При 60 В расчетное значение 200 А
При 110 В расчетное значение 200 А
При 220 В расчетное значение 20 А
При 440 В расчетное значение 3,2 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 1,6 А
При 24 В расчетное значение 200 А
При 60 В расчетное значение 200 А
При 110 В расчетное значение 200 А
При 220 В расчетное значение 200 А
При 440 В расчетное значение 11 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при 4 А
При 24 В расчетное значение 200 А
При 60 В расчетное значение 7,5 А
При 220 В расчетное значение 0,6 А
При 440 В расчетное значение 0,17 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при 0,12 А
DC-3 при DC-5
При 24 В расчетное значение 200 А
При 60 В расчетное значение 200 А
При 110 В расчетное значение 200 А
При 220 В расчетное значение 2,5 А
При 440 В расчетное значение 0,65 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при 0,37 А
DC-3 при DC-5
При 24 В расчетное значение 200 А
При 60 В расчетное значение 200 А
При 110 В расчетное значение 200 А
При 220 В расчетное значение 200 А
При 440 В расчетное значение 1,4 А
При 600 В расчетное значение 0,75 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 55 кВт
При 400 В расчетное значение 110 кВт
При 500 В расчетное значение 160 кВт
При 690 В расчетное значение 200 кВт
При 1000 В расчетное значение 90 кВт
При AC-3e
При 230 В расчетное значение 55 кВт
При 400 В расчетное значение 110 кВт
При 500 В расчетное значение 160 кВт
При 1000 В расчетное значение рабочая мощность примерно на 200.000 90 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение 54 кВт
При 690 В расчетное значение 82 кВт
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение 90 000 кВА
До 400 В при пиковом значении тока n=20 расчетное значение 150 000 ВА
До 500 В при пиковом значении тока n=20 расчетное значение 190 000 ВА
До 690 В при пиковом значении тока n=20 расчетное значение 260 000 ВА
До 1000 В при пиковом значении тока n=20 расчетное значение 110 000 ВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение 60 000 ВА
До 400 В при пиковом значении тока n=30 расчетное значение 110 000 ВА
До 500 В при пиковом значении тока n=30 расчетное значение 140 000 ВА
До 690 В при пиковом значении тока n=30 расчетное значение 200 000 ВА
До 1000 В при пиковом значении тока n=30 расчетное значение кратковременно выдерживаемый ток в холодном 110 000 ВА
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при 4 000 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 5 с с коммутацией при 2 807 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 10 с с коммутацией при 2 082 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 30 с с коммутацией при 1 397 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
Длительностью не более 60 с с коммутацией при 1 144 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс. значению AC-1
При переменном токе 2 000 1/h
При постоянном токе 2 000 1/h
Частота коммутации
При AC-1 макс. 750 1/h
При AC-2 макс. 250 1/h
При AC-3 макс. 500 1/h
При AC-3e макс. 500 1/h
При AC-4 макс. 130 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 575 ... 600 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном 575 ... 600 В
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 575 ... 600 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
Исполнение ограничителя перенапряжений полная начальная пусковая мощность с варистором
Электромагнитной катушки при переменном токе
При 50 Гц 590 ВА
При 60 Гц коэффициент мощности, индуктивный при 590 ВА
Начальной пусковой мощности
При 50 Гц 0,9
При 60 Гц 0,9
Катушки при переменном токе
При 50 Гц 6,7 ВА
При 60 Гц коэффициент мощности, индуктивный при 6,7 ВА
Мощности удержания катушки
При 50 Гц 0,9
При 60 Гц 0,9
Начальная пусковая мощность электромагнитной катушки при постоянном токе 650 Вт
Мощность удержания электромагнитной катушки при постоянном токе 7,4 Вт
Задержка замыкания
При переменном токе 30 ... 95 мс
При постоянном токе 30 ... 95 мс
Задержка размыкания
При переменном токе 40 ... 80 мс
При постоянном токе 40 ... 80 мс
Длительность электрической дуги 10 ... 15 мс
Исполнение управления коммутационного привода Стандарт A1 - A2
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 2
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 2
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение 1 А
Рабочий ток при DC-12
При 24 В расчетное значение 10 А
При 48 В расчетное значение 6 А
При 60 В расчетное значение 6 А
При 110 В расчетное значение 3 А
При 125 В расчетное значение 2 А
При 220 В расчетное значение 1 А
При 600 В расчетное значение 0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение 10 А
При 48 В расчетное значение 2 А
При 60 В расчетное значение 2 А
При 110 В расчетное значение 1 А
При 125 В расчетное значение 0,9 А
При 220 В расчетное значение 0,3 А
При 600 В расчетное значение 0,1 А
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Электродвигателя
При 480 В расчетное значение 180 А
При 600 В расчетное значение 192 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 60 hp
При 220/230 В расчетное значение 75 hp
При 460/480 В расчетное значение 150 hp
При 575/600 В расчетное значение 200 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 500 A (690 V, 100 kA)
При типе координации 2 требуется gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
Монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид креплений винтовое крепление
Последовательный монтаж Да
Высота 210 мм
Ширина 145 мм
Глубина 202 мм
Необходимое расстояние
При последовательном монтаже
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 20 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 20 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи Шина подключения
Для цепи вспомогательного и оперативного тока пружинный зажим
На контакторе для вспомогательных контактов Соединение с пружинным зажимом
Электромагнитной катушки Соединение с пружинным зажимом
Ширина соединительной шины 25 мм
Толщина соединительной шины 6 мм
Диаметр отверстия 11 мм
Число отверстий поперечное сечение подключаемого провода для 1
Главных контактов
Многопроводной поперечное сечение подключаемого провода для 70 ... 240 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,25 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля 0,25 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 2,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2x (24 ... 14)
Провода
Для вспомогательных контактов 24 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
Принудительная коммутация согласно МЭК 60947-5-1 Нет
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Пригодность к использованию
Противоаварийное отключение Да
Артикул 3RT1064-2AT36
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 6,571 Кг
Вид продуктов Контакторы SIRIUS 3RT20, 3-полюсные, до 55 кВт
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 3706
Размер упаковки 265,00 x 196,00 x 234,00
Единицы Измерения 1 шт.
Описание Продукта КОНТАКТОР 110КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 575-600V ВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ 2НО+2НЗ, ТИПОРАЗМЕР S10 ШИННЫЕ НАКОНЕЧНИКИ ПРИВОД: ОБЫЧНЫЙ ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RT1064-2AT36
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
Похожие товары
Доступен к заказу
3RT1955-5PP31
18 821,21 ₽
Доступен к заказу
3RT1965-5NB31
23 906 ₽
Доступен к заказу
3RT1965-5NF31
10 739,31 ₽
