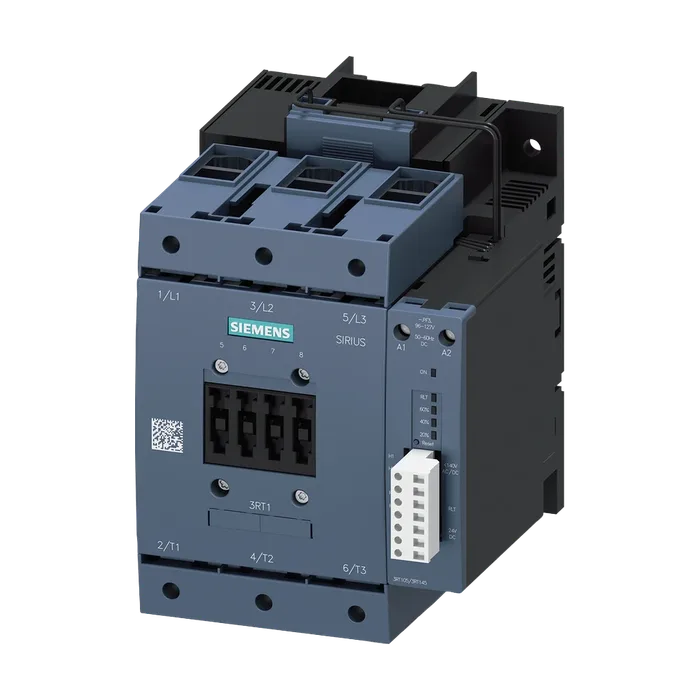

Силовой контактор, AC-3 115 A, 55 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 200–277 В Вспомогательные контакты 1 НО + 1 НЗ 3-полюсн., типоразмер S6, с рамочными клеммами Привод: электронный с интерфейсом ПЛК/SIMOCODE с оповещением об оставшемся сроке службы
38 791,53 ₽С НДС
Код товара: 3RT10541PP35
Доступен к заказу
01
Описание
Силовой контактор, AC-3 115 A, 55 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 200–277 В Вспомогательные контакты 1 НО + 1 НЗ 3-полюсн., типоразмер S6, с рамочными клеммами Привод: электронный с интерфейсом ПЛК/SIMOCODE с оповещением об оставшемся сроке службы
Торговая марка изделияSIRIUS
Наименование изделияСиловой контактор
Наименование типа изделия3RT1
Типоразмер контактораS6
Дополнение изделия
Функциональный модуль связиНет
Вспомогательный выключатель мощность потерь [Вт] при расчетном значенииДа
Тока
При переменном токе в теплом рабочем состоянии21 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс7 Вт
Без тока нагрузки типичный2,8 Вт
Напряжение развязки
Главной цепи при степени загрязнения 3 расчетное значение1 000 В
Вспомогательной цепи при степени загрязнения 3 расчетное значение500 В
Выдерживаемое импульсное напряжение
Главной цепи расчетное значение8 кВ
Вспомогательной цепи расчетное значение6 кВ
Макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1690 В
Ударопрочность при прямоугольном импульсе
При переменном токе8,5г / 5 мс, 4,2г / 10 мс
При постоянном токе8,5г / 5 мс, 4,2г / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе13,4г / 5 мс, 6,5г / 10 мс
При постоянном токе механический срок службы (коммутационных13,4г / 5 мс, 6,5г / 10 мс
Циклов)
Контактора типичный10 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-55 ... +80 °C
Относительная атмосферная влажность мин.10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс.95 % C
Число полюсов для главной цепи3
Число замыкающих контактов для главных контактов3
Рабочее напряжение
При AC-3 расчетное значение макс.1 000 В
При AC-3e расчетное значение макс.1 000 В
Рабочий ток
При AC-1 при 400 В при окружающей температуре 40 °C расчетное значение160 А
При AC-1
До 690 В при окружающей температуре 40 °C расчетное значение160 А
До 690 В при окружающей температуре 60 °C расчетное значение140 А
До 1000 В при окружающей температуре 40 °C расчетное значение80 А
До 1000 В при окружающей температуре 60 °C расчетное значение80 А
При AC-3
При 400 В расчетное значение115 А
При 500 В расчетное значение115 А
При 690 В расчетное значение115 А
При 1000 В расчетное значение53 А
При AC-3e
При 400 В расчетное значение115 А
При 500 В расчетное значение115 А
При 690 В расчетное значение115 А
При 1000 В расчетное значение53 А
При AC-4 при 400 В расчетное значение97 А
При AC-5a до 690 В расчетное значение140 А
При AC-5b до 400 В расчетное значение95 А
При AC-6a
До 230 В при пиковом значении тока n=20 расчетное значение115 А
До 400 В при пиковом значении тока n=20 расчетное значение115 А
До 500 В при пиковом значении тока n=20 расчетное значение115 А
До 690 В при пиковом значении тока n=20 расчетное значение115 А
До 1000 В при пиковом значении тока n=20 расчетное значение53 А
При AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение98 А
До 400 В при пиковом значении тока n=30 расчетное значение98 А
До 500 В при пиковом значении тока n=30 расчетное значение98 А
До 690 В при пиковом значении тока n=30 расчетное значение98 А
До 1000 В при пиковом значении тока n=30 расчетное значение53 А
Мин. сечение в главной цепи при макс. расчетном значении AC-1 рабочий ток примерно на 200.000 коммутационных70 мм²
Циклов при AC-4
При 400 В расчетное значение54 А
При 690 В расчетное значение48 А
Рабочий ток
При 1 токопроводящей дорожке при DC-1
При 24 В расчетное значение160 А
При 60 В расчетное значение160 А
При 110 В расчетное значение18 А
При 220 В расчетное значение3,4 А
При 440 В расчетное значение0,8 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при0,5 А
При 24 В расчетное значение160 А
При 60 В расчетное значение160 А
При 110 В расчетное значение160 А
При 220 В расчетное значение20 А
При 440 В расчетное значение3,2 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при1,6 А
При 24 В расчетное значение160 А
При 60 В расчетное значение160 А
При 110 В расчетное значение160 А
При 220 В расчетное значение160 А
При 440 В расчетное значение11,5 А
При 600 В расчетное значение ● при 1 токопроводящей дорожке при DC-3 при4 А
При 24 В расчетное значение160 А
При 60 В расчетное значение7,5 А
При 220 В расчетное значение0,6 А
При 440 В расчетное значение0,17 А
При 600 В расчетное значение ● при 2 токопроводящих дорожках в ряд при0,12 А
DC-3 при DC-5
При 24 В расчетное значение160 А
При 60 В расчетное значение160 А
При 110 В расчетное значение160 А
При 220 В расчетное значение2,5 А
При 440 В расчетное значение0,65 А
При 600 В расчетное значение ● при 3 токопроводящих дорожках в ряд при0,37 А
DC-3 при DC-5
При 24 В расчетное значение160 А
При 60 В расчетное значение160 А
При 110 В расчетное значение160 А
При 220 В расчетное значение160 А
При 440 В расчетное значение1,4 А
При 600 В расчетное значение0,75 А
Рабочая мощность
При AC-3
При 230 В расчетное значение37 кВт
При 400 В расчетное значение55 кВт
При 500 В расчетное значение75 кВт
При 690 В расчетное значение110 кВт
При 1000 В расчетное значение75 кВт
При AC-3e
При 230 В расчетное значение37 кВт
При 400 В расчетное значение55 кВт
При 500 В расчетное значение75 кВт
При 690 В расчетное значение110 кВт
При 1000 В расчетное значение рабочая мощность примерно на 200.00075 кВт
Коммутационных циклов при AC-4
При 400 В расчетное значение29 кВт
При 690 В расчетное значение рабочая полная мощность при AC-6a48 кВт
До 230 В при пиковом значении тока n=20 расчетное значение40 000 кВА
До 400 В при пиковом значении тока n=20 расчетное значение80 000 ВА
До 500 В при пиковом значении тока n=20 расчетное значение100 000 ВА
До 690 В при пиковом значении тока n=20 расчетное значение130 000 ВА
До 1000 В при пиковом значении тока n=20 расчетное значение90 000 ВА
Рабочая полная мощность при AC-6a
До 230 В при пиковом значении тока n=30 расчетное значение30 000 ВА
До 400 В при пиковом значении тока n=30 расчетное значение60 000 ВА
До 500 В при пиковом значении тока n=30 расчетное значение80 000 ВА
До 690 В при пиковом значении тока n=30 расчетное значение110 000 ВА
До 1000 В при пиковом значении тока n=30 расчетное значение кратковременно выдерживаемый ток в холодном90 000 ВА
Рабочем состоянии до 40 °C
Длительностью не более 1 с с коммутацией при2 565 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 5 с с коммутацией при1 654 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 10 с с коммутацией при1 170 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 30 с с коммутацией при729 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
Длительностью не более 60 с с коммутацией при572 A; Использовать мин. площадь сечения согл. расчетному
Нулевом токе макс.значению AC-1
При переменном токе1 000 1/h
При постоянном токе1 000 1/h
Частота коммутации
При AC-1 макс.800 1/h
При AC-2 макс.400 1/h
При AC-3 макс.1 000 1/h
При AC-3e макс.1 000 1/h
При AC-4 макс.130 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномAC/DC
Токе
При 50 Гц расчетное значение200 ... 277 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном200 ... 277 В
Токе
Расчетное значение200 ... 277 В
Тип управляющего входа ПЛК согласно МЭК 60947- 1Typ 2
Потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс.20 мА
Напряжение на управляющем входе ПЛК расчетное значение24 В
Коэффициент рабочего диапазона напряжения на управляющем входе ПЛК коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение0,8 ... 1,1
Электромагнитной катушки при постоянном токе
Исходное значение0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение1,1
Электромагнитной катушки при переменном токе
При 50 Гц0,8 ... 1,1
При 60 Гц0,8 ... 1,1
Исполнение ограничителя перенапряжений полная начальная пусковая мощностьс варистором
Электромагнитной катушки при переменном токе
При 50 Гц280 ВА
При 60 Гц коэффициент мощности, индуктивный при280 ВА
Начальной пусковой мощности
При 50 Гц0,8
При 60 Гц полная мощность удержания электромагнитной0,8
Катушки при переменном токе
При 50 Гц4,8 ВА
При 60 Гц коэффициент мощности, индуктивный при4,8 ВА
Мощности удержания катушки
При 50 Гц0,6
При 60 Гц0,6
Начальная пусковая мощность электромагнитной катушки при постоянном токе320 Вт
Мощность удержания электромагнитной катушки при постоянном токе2,8 Вт
Задержка замыкания
При переменном токе35 ... 75 мс
При постоянном токе35 ... 75 мс
Задержка размыкания
При переменном токе80 ... 90 мс
При постоянном токе80 ... 90 мс
Длительность электрической дуги10 ... 15 мс
Исполнение управления коммутационного приводаPLC-IN или стандарт A1 - A2 (регулируемый)
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием1
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием1
Рабочий ток при AC-12 макс.10 А
Рабочий ток при AC-15
При 230 В расчетное значение6 А
При 400 В расчетное значение3 А
При 500 В расчетное значение2 А
При 690 В расчетное значение1 А
Рабочий ток при DC-12
При 24 В расчетное значение10 А
При 48 В расчетное значение6 А
При 60 В расчетное значение6 А
При 110 В расчетное значение3 А
При 125 В расчетное значение2 А
При 220 В расчетное значение1 А
При 600 В расчетное значение0,15 А
Рабочий ток при DC-13
При 24 В расчетное значение10 А
При 48 В расчетное значение2 А
При 60 В расчетное значение2 А
При 110 В расчетное значение1 А
При 125 В расчетное значение0,9 А
При 220 В расчетное значение0,3 А
При 600 В расчетное значение0,1 А
Надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Электродвигателя
При 480 В расчетное значение124 А
При 600 В расчетное значение125 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 230 В расчетное значение25 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение40 hp
При 220/230 В расчетное значение50 hp
При 460/480 В расчетное значение100 hp
При 575/600 В расчетное значение125 hp
Нагрузочная способность контакта вспомогательных контактов согласно ULA600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуетсяgG: 355 A (690 V, 100 kA)
При типе координации 2 требуетсяgG: 250 A (690 V, 100 kA), aM: 200 A (690 V, 50 kA), BS88: 250 A (415 V, 50 kA)
Для защиты вспомогательного выключателя от короткого замыкания требуетсяgG: 10 A (500 V, 1 kA)
Монтажное положениепри вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
Вид крепленийвинтовое крепление
Последовательный монтажДа
Высота172 мм
Ширина140 мм
Глубина170 мм
Необходимое расстояние
При последовательном монтаже
Вперед20 мм
Вверх10 мм
Вниз10 мм
Вбок0 мм
До заземленных компонентов
Вперед20 мм
Вверх10 мм
Вбок10 мм
Вниз10 мм
До компонентов, находящихся под напряжением
Вперед20 мм
Вверх10 мм
Вниз10 мм
Вбок10 мм
Исполнение разъема питания
Для главной цепирамная клемма
Для цепи вспомогательного и оперативного токавинтовой зажим
На контакторе для вспомогательных контактовВинтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главныхВинтовое присоединение
Контактов
Многопроводноймакс. 1x 50, 1x 70 мм²
Однопроводной или многопроводноймакс. 1x 50, 1x 70 мм²
Тонкожильный с заделкой концов кабелямакс. 1x 50, 1x 70 мм²
Тонкожильный без заделки концов кабеля поперечное сечение подключаемого провода длямакс. 1x 50, 1x 70 мм²
Главных контактов
Многопроводной16 ... 70 мм²
Тонкожильный с заделкой концов кабеля16 ... 70 мм²
Тонкожильный без заделки концов кабеля поперечное сечение подключаемого провода для16 ... 70 мм²
Вспомогательных контактов
Однопроводной или многопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого2x (20 ... 16), 2x (18 ... 14), 1x 12
Провода
Для вспомогательных контактов18 ... 14
Функция изделия
Принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
Принудительная коммутация согласно МЭК 60947-5-1Нет
Значение В10 при высокой приоритетности запроса согласно SN 319201 000 000
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Пригодность к использованию
Противоаварийное отключениеДа
Артикул3RT1054-1PP35
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)4,200 Кг
Вид продуктовКонтакторы SIRIUS 3RT20, 3-полюсные, до 55 кВт
ПроизводительSiemens
Ценовая Группа41B
Группа Продукта3706
Размер упаковки265,00 x 196,00 x 234,00
Единицы Измерения1 шт.
Описание ПродуктаКОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 200-277V ДОП. КОНТАКТЫ 1НO+1НЗ, ТИПОРАЗМЕР S6 С РАМОЧНЫМИ КЛЕММАМИ ПРИВОД: ЭЛЕКТРОННЫЙ, С ИНТЕРФЕЙСОМ КОНТРОЛЛЕРА/SIMOCODE И СООБЩЕНИЕМ ОСТАВШЕГОСЯ СРОКА СЛУЖБЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RT1054-1PP35
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
