Реле связи 3RQ Siemens 3RQ3038-2AF00
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

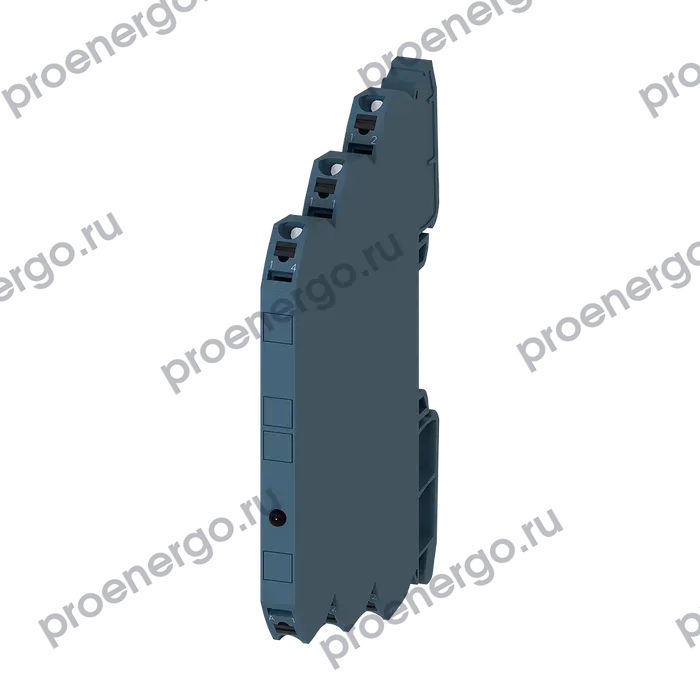

Реле связи 3RQ Siemens 3RQ3038-2AF00
Входная развязка Релейный соединитель, 1 переключающий контакт 230 В AC/DC Установочная ширина 6,2 мм Пружинная клемма (Push- In) тепловой ток 6 А
4 329 ₽ С НДС
Код товара: 3RQ30382AF00
Доступен к заказу
01
Описание
Входная развязка Релейный соединитель, 1 переключающий контакт 230 В AC/DC Установочная ширина 6,2 мм Пружинная клемма (Push- In) тепловой ток 6 А
Торговая марка изделия SIRIUS
Категория изделия Согласующее реле SIRIUS 3RQ3, узкое конструктивное исполнение
Наименование изделия Согласующее реле с релейным выходом (не втычное)
Исполнение изделия Входное соединительное звено
Наименование типа изделия 3RQ3
Исполнение индикатора светодиод Да
Компонент изделия
Релейный выход Да
Полупроводниковый выход Нет
Потребляемая активная мощность 1 Вт
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 4 кВ
Разъединения
Между цепями оперативного и вспомогательного тока 300 В
Напряжение отпускания, в процентах относительно входного напряжения 10 %
Степень защиты IP IP20
Класс пожаростойкости материала корпуса UL94 V-0
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 6 ... 150 Гц: 2g
Частота коммутации макс. 72 000 1/h
Коммутационная характеристика моностабильный
Механический срок службы (коммутационных циклов) типичный 10 000 000
Тепловой ток 6 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 03/25/2015
Токе
При 50 Гц расчетное значение 230 В
При 60 Гц расчетное значение 230 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение оперативное напряжение питания при постоянном 60 Гц
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 230 В
Постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,8
Конечное значение 1,1
Время задержки включения
При переменном токе макс. 9 мс
При постоянном токе макс. 8 мс
Время задержки отключения 19 мс
Исполнение релейного привода поляризованный
Компонент изделия втычной цоколь Нет
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 4 А
Тип коммутационного контакта переключающий контакт
Материал коммутирующих контактов AgSnO2
Число переключающих контактов для вспомогательных контактов 1
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 250 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
Тип напряжения AC/DC
Характеристика выхода устойчивый к коротким замыканиям Нет
Допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц допустимый ток длительной нагрузки выходного 3 А
Реле при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора как индикация состояния с помощью светодиодов Зеленый светодиод
Функция изделия съемная клемма Нет
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
Длина кабеля
При переменном токе макс. 500 м
При постоянном токе макс. 1 000 м
Вид подключаемых сечений проводов
Однопроводной 1x (0,25 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 1x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 1x (0,25 ... 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 1 x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,25 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 2,5 мм²
Провода
Однопроводной 20 ... 14
Многопроводной 20 ... 14
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 93 мм
Ширина 6,2 мм
Глубина 72,5 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Артикул 3RQ3038-2AF00
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,033 Кг
Вид продуктов SIRIUS 3RQ3 coupling relays, narrow design
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 4950
Размер упаковки 70,00 x 90,00 x 7,00
Единицы Измерения 1 шт.
Описание Продукта ВХОДНОЕ СОГЛАСУЮЩЕЕ РЕЛЕЙНОЕ УСТРОЙСТВО, 1 П КОНТАКТ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В AC/DC, ШИРИНА 6.2MM, ПРУЖИННЫЕ КЛЕММЫ (PUSH IN)
Страна происхождения Тунис
Количество в упаковке 1
Заказной Номер (Артикл) 3RQ3038-2AF00
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Минимальное Количество заказа 5
Плановый срок отгрузки с завода (раб. дни) 50 дней
