Реле времени 3RP Siemens 3RP2560-2SW30
Доступен к заказу

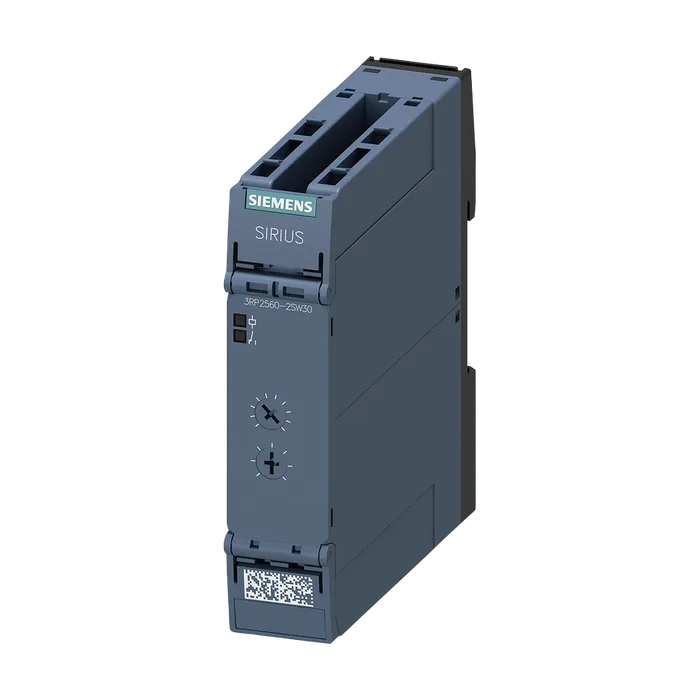

Реле времени 3RP Siemens 3RP2560-2SW30
Реле времени, электронн. с функцией «звезда-треугольник» 1–20 с, время последействия 30–600 с 3 замыкающих контакта с общим треугольником 12–240 В AC/DC AC, 50/60 Гц со светодиодом, 0,85–1,1 US
6 788,32 ₽ С НДС
Код товара: 3RP25602SW30
Доступен к заказу
01
Описание
Реле времени, электронн. с функцией «звезда-треугольник» 1–20 с, время последействия 30–600 с 3 замыкающих контакта с общим треугольником 12–240 В AC/DC AC, 50/60 Гц со светодиодом, 0,85–1,1 US
Торговая марка изделия SIRIUS
Наименование изделия реле времени
Исполнение изделия Функция звезда-треугольник с с функцией времени инерционного выбега (idling)
Наименование типа изделия 3RP25
Компонент изделия
Релейный выход Да
Полупроводниковый выход Нет
Дополнение изделия требуется дистанционное управление Нет
Дополнение изделия опциональный дистанционное управление Нет
Мощность потерь [Вт] макс. 2 Вт
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Испытательное напряжение для испытаний изоляции 2,5 кВ
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 11g/15 мс
Вибропрочность согласно МЭК 60068-2-6 10 ... 55 Hz / 0,35 мм
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Регулируемое время 1 ... 20 s
Относительная точность уставки относительно верхнего предела шкалы 5 %; +/-
Тепловой ток 5 А
Время повторной готовности 300 мс
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %; +/-
Влияние окружающей температуры 1 % во всем температурном диапазоне на установленное время действия
Влияние напряжения питания 1 % во всем диапазоне напряжения на установленное время действия
Директива RoHS (дата) 09/12/2014
Тип напряжения оперативного напряжения питания AC/DC
Переменном токе
При 50 Гц 12 ... 240 В
При 60 Гц 12 ... 240 В
Частота оперативного напряжения питания 1 50 ... 60 Гц
Оперативное напряжение питания 1
При постоянном токе коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 12 ... 240 В
Постоянном токе
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,8
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,8
Конечное значение 1,1
Пик тока включения
При 24 В 0,5 А
При 240 В 5 А
Длительность пика тока включения
При 24 В 0,4 мс
При 240 В 0,5 мс
Функция коммутации
С задержкой срабатывания Нет
С задержкой срабатывания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное Нет
С задержкой отпускания Нет
Функция коммутации
Мигающий, симметричный, начало отсчета - пауза/ безынерционный Нет
Мигающий, симметричный, начало отсчета - пауза Нет
Мигающий, симметричный, начало отсчета - импульс/ безынерционный Нет
Мигающий, симметричный, начало отсчета - импульс Нет
Мигающий, асимметричный, начало отсчета - пауза Нет
Мигающий, асимметричный, начало отсчета - импульс Нет
Функция коммутации
Соединение звезда - треугольник с функцией последействия Да
Соединение звезда - треугольник Нет
Функция коммутации с сигналом управления
С проскальзыванием при размыкании Нет
С проскальзыванием при размыкании/ безынерционное Нет
С задержкой отпускания Нет
С задержкой отпускания/ безынерционный Нет
С задержкой импульсов Нет
С задержкой импульсов/ безынерционный Нет
С формированием импульса Нет
С формированием импульса/ безынерционный Нет
С задержкой срабатывания/ с задержкой Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное функция коммутации реле с импульсными Нет
Контактами с сигналом управления
Перезапускаемый при отключенном сигнале управления/ безынерционный Нет
Перезапускаемый при включенном сигнале управления Нет
Перезапускаемый при включенном сигнале управления/ безынерционный Нет
Перезапускаемый при отключенном сигнале управления Нет
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 4 А
Материал коммутирующих контактов AgSnO2
Число размыкающих контактов
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Число замыкающих контактов
С задержкой срабатывания 2
С мгновенным срабатыванием 1
Число переключающих контактов
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 250 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Частота коммутации с контактором 3RT2 макс. 5 000 1/h
Надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
Нагрузочная способность контакта вспомогательных контактов согласно UL R300/B300
Коммутационная способность по току при индуктивной нагрузке 0,01 ... 3 А
Функция изделия
На релейных выходах переключение с задержкой/ мгновенно Нет
Удерживающий Нет
Излучение электромагнитных помех согласно МЭК 61812-1 yсловия А (промышленная зона)
Устойчивость к электромагнитным помехам согласно МЭК 61812-1 соответствует классу резкости 3
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 4 кВ контактный разряд / 8 кВ воздушный разряд
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Тип изоляции Базовая изоляция
Категория согласно EN 954-1 нет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 4 мм²
Для проводов американского калибра (AWG) однопроводной 20 ... 12
Для проводов американского калибра (AWG) многопроводной 20 ... 12
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 4 мм²
Провода
Однопроводной 20 ... 12
Многопроводной 20 ... 12
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 100 мм
Ширина 22,5 мм
Глубина 90 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Артикул 3RP2560-2SW30
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,175 Кг
Вид продуктов SIRIUS 3RP25 timing relays 17.5 mm and 22.5 mm
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 4952
Размер упаковки 36,00 x 109,00 x 126,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, С ФУНКЦИЕЙ "ЗВЕЗДА-ТРЕУГОЛЬНИК", 1...20C., TRACK. T.. 30 ... 600C., 3 НО КОНТАКТА, С ОБЩИМ ПИТАНИЕМ, 12 … 240В AC/DC (AC ПРИ 50/60ГЦ), ИНДИКАЦИЯ СВЕТОДИОДАМИ, 0.85 … 1,1US
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RP2560-2SW30
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
