Реле времени 3RP Siemens 3RP2025-1AQ30
Доступен к заказу

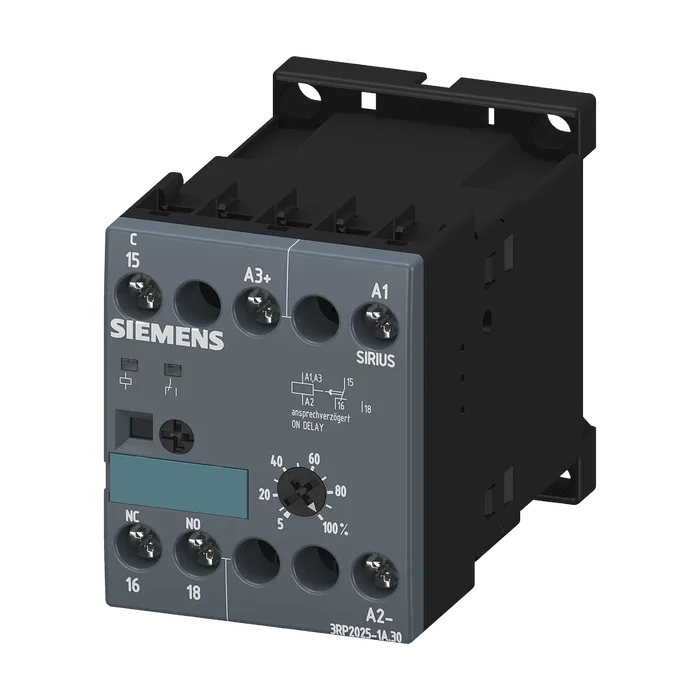

Реле времени 3RP Siemens 3RP2025-1AQ30
Реле времени, электронн. с выдержкой времени при срабатывании 1 переключающий контакт 24 В AC/DC, 200–127 В AC AC, 50/60 Гц 0,05 с – 100 ч Установочная ширина 45 мм Винтовой зажим
3 771,73 ₽ С НДС
Код товара: 3RP20251AQ30
Доступен к заказу
01
Описание
Реле времени, электронн. с выдержкой времени при срабатывании 1 переключающий контакт 24 В AC/DC, 200–127 В AC AC, 50/60 Гц 0,05 с – 100 ч Установочная ширина 45 мм Винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия реле времени
Исполнение изделия с задержкой срабатывания
Наименование типа изделия 3RP20
Компонент изделия
Релейный выход Да
Полупроводниковый выход Нет
Дополнение изделия требуется дистанционное управление Нет
Дополнение изделия опциональный дистанционное управление Нет
Мощность потерь [Вт] макс. 2 Вт
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Испытательное напряжение для испытаний изоляции 2 кВ
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Ударопрочность согласно МЭК 60068-2-27 11g/15 мс
Вибропрочность согласно МЭК 60068-2-6 10 ... 55 Hz / 0,35 мм
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Регулируемое время 0,05 ... 100 s
Относительная точность уставки относительно верхнего предела шкалы 5 %; +/-
Тепловой ток 5 А
Время повторной готовности 150 мс
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %; +/-
Влияние окружающей температуры ±5 %
Влияние напряжения питания ±1 %
Директива RoHS (дата) 05/01/2012
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при AC/DC
Переменном токе
При 50 Гц расчетное значение 24 В
При 60 Гц расчетное значение 24 В
Переменном токе
При 50 Гц 100 ... 127 В
При 60 Гц 100 ... 127 В
Частота оперативного напряжения питания 1 50 ... 60 Гц
Оперативное напряжение питания 1
При постоянном токе расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 24 В
Постоянном токе
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,85
Конечное значение 1,1
Функция коммутации
С задержкой срабатывания Да
С задержкой срабатывания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное Нет
С задержкой отпускания Нет
Функция коммутации
Мигающий, симметричный, начало отсчета - пауза/ безынерционный Нет
Мигающий, симметричный, начало отсчета - пауза Нет
Мигающий, симметричный, начало отсчета - импульс/ безынерционный Нет
Мигающий, симметричный, начало отсчета - импульс Нет
Мигающий, асимметричный, начало отсчета - пауза Нет
Мигающий, асимметричный, начало отсчета - импульс Нет
Функция коммутации
Соединение звезда - треугольник с функцией последействия Нет
Соединение звезда - треугольник Нет
Функция коммутации с сигналом управления
С проскальзыванием при размыкании Нет
С проскальзыванием при размыкании/ безынерционное Нет
С задержкой отпускания Нет
С задержкой отпускания/ безынерционный Нет
С задержкой импульсов Нет
С задержкой импульсов/ безынерционный Нет
С формированием импульса Нет
С формированием импульса/ безынерционный Нет
С задержкой срабатывания/ с задержкой отпускания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное функция коммутации реле с импульсными Нет
Контактами с сигналом управления
Перезапускаемый при отключенном сигнале Нет
Перезапускаемый при включенном сигнале управления Нет
Перезапускаемый при включенном сигнале управления/ безынерционный Нет
Перезапускаемый при отключенном сигнале управления Нет
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 4 А
Материал коммутирующих контактов AgSnO2
Число размыкающих контактов
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Число замыкающих контактов
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Число переключающих контактов
С задержкой срабатывания 1
С мгновенным срабатыванием 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 250 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Частота коммутации с контактором 3RT2 макс. 5 000 1/h
Надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
Нагрузочная способность контакта вспомогательных контактов согласно UL R300/B300
Функция изделия
Удерживающий Нет
Излучение электромагнитных помех согласно МЭК 61812-1 EN 61000-6-4(3)
Устойчивость к электромагнитным помехам согласно МЭК 61812-1 EN 61000-6-2
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 4 кВ контактный разряд / 8 кВ воздушный разряд
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Тип изоляции Базовая изоляция
Категория согласно EN 954-1 нет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 2x (0,5 – 1,5 мм²), 2x (0,75 – 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 – 1,5 мм²), 2x (0,75 – 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (18 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (18 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 2,5 мм²
Провода
Однопроводной 18 ... 14
Многопроводной 18 ... 14
Начальный пусковой крутящий момент 0,8 ... 1,2 Н·м
Исполнение резьбы соединительного болта M3
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 57 мм
Ширина 45 мм
Глубина 73 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Артикул 3RP2025-1AQ30
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,095 Кг
Вид продуктов Реле времени SIRIUS шириной 45 мм
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 4952
Размер упаковки 49,00 x 64,00 x 76,00
Единицы Измерения 1 шт.
Описание Продукта ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКА НА ВКЛЮЧЕНИЕ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 100 ДО 127V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ КЛЕММЫ
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RP2025-1AQ30
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 2 дня
