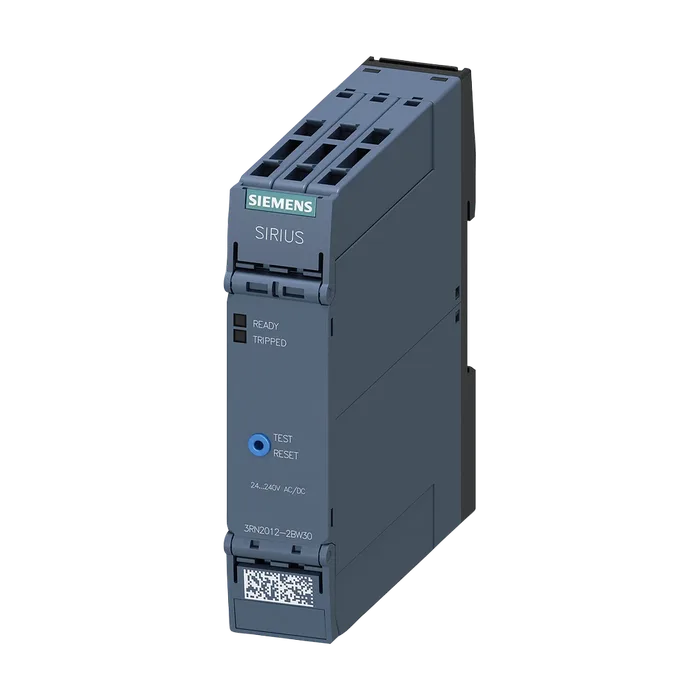

Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24–240 В AC/DC Ручн./авто/дист. сброс с допуском ATEX 2 светодиода (Ready/Tripped) Гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
7 398,99 ₽С НДС
Код товара: 3RN20122BW30
Доступен к заказу
01
Описание
Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24–240 В AC/DC Ручн./авто/дист. сброс с допуском ATEX 2 светодиода (Ready/Tripped) Гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
Торговая марка изделияSIRIUS
Категория изделияТермисторная защита электродвигателя SIRIUS 3RN2
Наименование изделиятермисторное реле защиты двигателя
Исполнение изделияСтандартный прибор обработки данных с допуском ATEX для обнаружения обрыва провода и короткого замыкания в цепи датчика, защита от нулевого напряжения
Наименование типа изделия3RN2
Функция изделиятермисторная защита двигателя
Исполнение индикатора светодиодДа
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение300 В
Исполнение гальванической развязкигальваническая развязка
Гальваническая развязка
Между входом и выходомДа
Между выходамиДа
Между источником питания и прочими цепямиДа
Уровень полноты безопасности (SIL) согласно1
Уровень эффективности защиты (PL) согласно EN ISO 13849-1c
Категория согласно EN ISO 13849-11
Доля безопасных отказов (SFF)74 %
Средний охват диагностикой (DCavg)18 %
Частота отказов [FIT]
При частоте обнаруживаемых опасных отказов (λdd)6,8E-8 1/h
При частоте необнаруживаемых опасных отказов (λdu)3,08E-7 1/h
PFHD при высокой приоритетности запроса согласно EN 620613,76E-7 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615080,0041
Среднее время между отказами (MTBF)97 a
Средняя наработка до опасного отказа (MTTFd)303 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 615080
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинная клемма (Push-In)
Для цепи вспомогательного и оперативного токапружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля0,5 ... 4 мм²
Для проводов американского калибра (AWG) однопроводной20 ... 12
Для проводов американского калибра (AWG) многопроводной20 ... 12
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 4 мм²
Провода
Однопроводной20 ... 12
Многопроводной20 ... 12
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота100 мм
Ширина22,5 мм
Глубина90 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Относительная атмосферная влажность при эксплуатации70 %
Категория взрывозащиты для пыли[Ex t] [Ex p]
Категория взрывозащиты для газа[Ex e] [Ex d] [Ex px]
For use in hazard-
Ous locations
Артикул3RN2012-2BW30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,185 Кг
Вид продуктовSIRIUS 3RN2 thermistor motor protection
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта4953
Размер упаковки37,00 x 111,00 x 129,00
Единицы Измерения1 шт.
Описание ПродуктаРеле термисторной защиты в стандартном корпусе 22.5 мм, пружинные клеммы, 2 П-контакта, ном. питающее напряжение управления Us = 24 V-240 В AC/DC, ручной/авто/дист. СБРОС, ATEX (доп. требование для стран ЕС), 2 светодиода (ГОТОВ/СРАБОТАЛ), гальваническая развязка кнопка ТЕСТ/СБРОС, контроль обрыва и замыкания в цепи датчика , энергонезависимая память состояния
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RN2012-2BW30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
