Излучение высокочастотных кондуктивных помехкласс B для жилых, офисных и коммерческих зон; класс A для
Согласно CISPR11промышленной зоны при пост.токе 110 В
Излучение высокочастотных полевых помехкласс B для жилых, офисных и коммерческих зон; класс A для
Согласно CISPR11промышленной зоны при пост.токе 110 В
Тип защитного устройства согласно МЭК 61508-2тип B
Значение B10d1 300 000
Уровень полноты безопасности (SIL) согласно МЭК 615083
Предел действия SIL (подсистема) согласно EN 62061SIL CL 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1e
Категория согласно EN ISO 13849-14
Категория останова согласно DIN EN 60204-10
Доля безопасных отказов (SFF)99 %
Средний охват диагностикой (DCavg)99 %
Интервал диагностического тестирования с помощью внутренней функции тестирования макс.600 s
Интервал контроля работоспособности макс.1 a
Частота отказов [FIT]
При частоте обнаруживаемых опасных отказов (λdd)1 400 FIT
При частоте необнаруживаемых опасных отказов (λdu)16 FIT
PFHD при высокой приоритетности запроса согласно EN 620612E-8 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615080
Средняя наработка до опасного отказа (MTTFd)75 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 615081
Безопасное состояниеОткрытая цепь нагрузки
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от прикосновения пальцем
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX0
PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX0,0005
PFHD при высокой приоритетности запроса согласно EN 62061 относительно ATEX5E-8 1/h
Уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEXSIL2
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX3 a
Число полюсов для главной цепи3
Исполнение коммутационного контактаГибрид
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки1,6 ... 7 А
Мин. нагрузка [%]20 %; от заданного номинального тока
Исполнение защиты двигателяэлектронный
Рабочее напряжение расчетное значение48 ... 500 В
Относительный симметричный допуск рабочего напряжения10 %
Рабочая частота 1 расчетное значение50 Гц
Рабочая частота 2 расчетное значение60 Гц
Относительный симметричный допуск рабочей частоты10 %
Рабочий ток
При переменном токе при 400 В расчетное значение7 А
При AC-3 при 400 В расчетное значение7 А
При AC-53a при 400 В при окружающей температуре 40 °C расчетное значение7 А
Допустимый ток длительной нагрузки при пуске макс.56 А
Рабочая мощность для трехфазного двигателя при 400 В при 50 Гц0,55 ... 3 кВт
Ухудшение температуры40 °C
Входное напряжение на цифровом входе
При постоянном токе расчетное значение110 В
При сигнале <0> при постоянном токе0 ... 40 В
При сигнале <1> при постоянном токе79 ... 121
Входное напряжение на цифровом входе
При переменном токе расчетное значение110 В
При сигнале <0> при переменном токе0 ... 40 В
При сигнале <1> при переменном токе93 ... 253 В
Входной ток на цифровом входе
При сигнале <1> при постоянном токе1,5 мА
При сигнале <0> при постоянном токе входной ток на цифровом входе при сигнале <0>0,25 мА
При переменном токе
При 110 В0,2 мА
При 230 В входной ток на цифровом входе при сигнале <1>0,4 мА
При переменном токе
При 110 В1,1 мА
При 230 В2,3 мА
Число переключающих контактов для вспомогательных контактов1
Рабочий ток вспомогательных контактов при AC-15 при 230 В макс.3 А
Рабочий ток вспомогательных контактов при DC-13 при 24 В макс.1 А
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномAC/DC
Токе
При 50 Гц расчетное значение110 ... 230 В
При 60 Гц расчетное значение110 ... 230 В
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц оперативное напряжение питания 1 при10 %
Переменном токе
При 50 Гц110 ... 230 В
При 60 Гц110 ... 230 В
Частота оперативного напряжения питания
1 расчетное значение50 Гц
2 расчетное значение60 Гц
Относительный отрицательный допуск оперативного напряжения питания при постоянном токе15 %
Относительный положительный допуск оперативного напряжения питания при постоянном токе10 %
Оперативное напряжение питания 1 при постоянном токе расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при110 В
Постоянном токе
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 50 Гц
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 60 Гц
Исходное значение0,85
Конечное значение1,1
Оперативный ток при переменном токе
При 110 В при режиме ожидания8 мА
При 230 В при режиме ожидания6 мА
При 110 В при включении40 мА
При 230 В при включении25 мА
При 110 В при эксплуатации25 мА
При 230 В при эксплуатации14 мА
Оперативный ток при постоянном токе
При режиме ожидания4 мА
При эксплуатации30 мА
Пик тока включения
При переменном токе при 110 В1 200 мА
При переменном токе при 230 В2 900 мА
При переменном токе при 110 В при включении двигателя1 200 мА
При переменном токе при 230 В при включении двигателя2 900 мА
Длительность пика тока включения
При переменном токе при 110 В1 мс
При переменном токе при 230 В1 мс
При переменном токе при 110 В при включении двигателя1 мс
При переменном токе при 230 В при включении двигателя мощность потерь [Вт] в цепи вспомогательного и1 мс
Оперативного тока
В коммутационном положении ВЫКЛ.
С байпасной схемой1,4 Вт
В коммутационном положении ВКЛ.
С байпасной схемой3,22 Вт
Время задержки включения90 ... 120 мс
Время задержки отключения60 ... 90 мс
Рабочий ток
При 40 °C расчетное значение7 А
При 50 °C расчетное значение6,1 А
При 55 °C расчетное значение5,2 А
При 60 °C расчетное значение4,6 А
Монтажное положениевертикально, горизонтально, стоит (принимать во внимание снижение номинальных значений параметров)
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота100 мм
Ширина23 мм
Глубина142 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх50 мм
Вниз50 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх50 мм
Вбок4 мм
Вниз50 мм
Высота над уровнем моря при высоте над уровнем моря макс.4 000 m; Снижение параметров см. в руководстве
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Экологическая категория при эксплуатации согласно3K6 (без обледенения, с эпизодическим выпадением конденсата),
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Давление воздуха согласно SN 31205900 ... 1 060 hPa
Протокол поддерживается
Протокол PROFINET IOНет
Протокол PROFIsafeНет
Функция изделия связь по шинеНет
Протокол поддерживается протокол интерфейса ASНет
Исполнение разъема питанияпружинная клемма (Push-In) для главной цепи, пружинная клемма (Push-In) для цепи управления
Для главной цепипружинная клемма (Push-In)
Для цепи вспомогательного и оперативного токапружинная клемма (Push-In)
Длина кабеля для двигателя неэкранированный макс.100 м
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной1x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля1x (0,5 ... 4 мм²)
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для1x (20 ... 12)
Главных контактов
Однопроводной или многопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля поперечное сечение подключаемого провода для0,5 ... 4 мм²
Вспомогательных контактов
Однопроводной или многопроводной0,5 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 1 мм²
Тонкожильный без заделки концов кабеля0,5 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого1x (20 ... 16), 2x (20 ... 16)
Провода
Для главных контактов20 ... 12
Для вспомогательных контактов20 ... 16
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение0,25 hp
При 230 В расчетное значение0,5 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение1 hp
При 220/230 В расчетное значение1,5 hp
При 460/480 В расчетное значение3 hp
Рабочее напряжение при переменном токе расчетное значение480 В
Артикул3RM1307-2AA14
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,322 Кг
Вид продуктовSIRIUS 3RM1 motor starters
ПроизводительSiemens
Ценовая Группа41D
Группа Продукта3762
Размер упаковки36,00 x 109,00 x 152,00
Единицы Измерения1 шт.

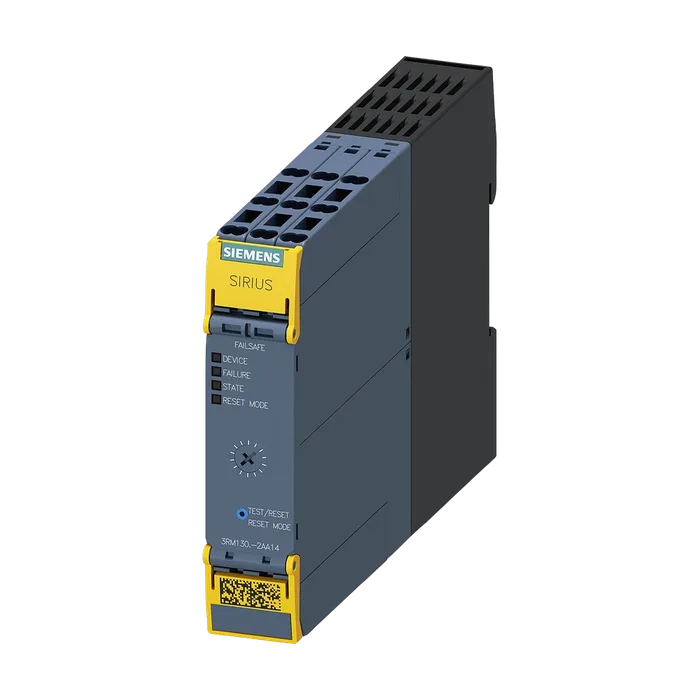

Описание ПродуктаРЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS 3RM1 ДЛЯ СИСТЕМ БЕЗОПАСНОСТИ, НОМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 500 В АС, ДИАПАЗОН УСТАВОК НОМ. РАБОЧЕГО ТОКА 1,6-7,0 A, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 110-230 В AC AC, ПРУЖИННЫЕ (ВТЫЧНЫЕ) КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RM1307-2AA14
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
