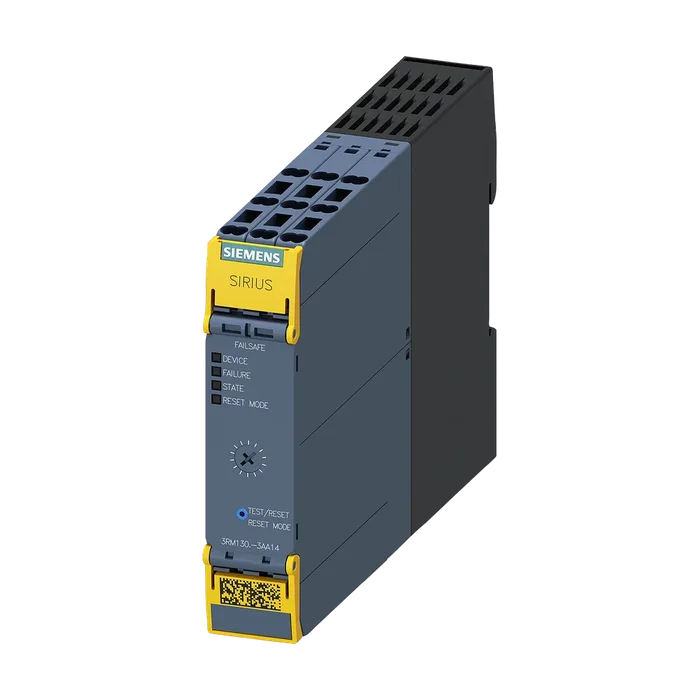

Реверсивный пускатель Failsafe, 3RM1, 500 В, 0,09–0,75 кВт, 0,4–2 A, 110–230 В AC, винтовой зажим/подключение на пружинных клеммах
по запросу С НДС
Код товара: 3RM13023AA14
Доступен к заказу
01
Описание
Реверсивный пускатель Failsafe, 3RM1, 500 В, 0,09–0,75 кВт, 0,4–2 A, 110–230 В AC, винтовой зажим/подключение на пружинных клеммах
Торговая марка изделия SIRIUS
Категория изделия Пускатель
Наименование изделия Реверсивный пускатель failsafe
Исполнение изделия с электронной защитой от перегрузки и безопасно- ориентированным отключением
Наименование типа изделия 3RM1
Класс срабатывания CLASS 10A
Вариант устройства согласно МЭК 60947-4-2 3
Функция изделия отказобезопасный Устройство поворотного пуска
Функция собственной защиты устройства Да
Для источника питания защита от перемены полярности Да
Пригодность к применению модульный соединитель 3ZY12 Нет
Напряжение развязки расчетное значение 500 В
Категория перенапряжения III
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
Между главной и вспомогательной цепью 500 В
Между цепями оперативного и вспомогательного тока 250 В
Ударопрочность 6g / 11 мс
Вибропрочность 1 ... 6 Гц, 15 мм; 20 м/с², 500 Гц
Частота коммутации макс. 1 1/s
Механический срок службы (коммутационных циклов) типичный 15 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Функция изделия
Прямой пуск Нет
Реверсивный пуск Да
Функция изделия защита от коротких замыканий Нет
Излучение электромагнитных помех согласно МЭК 60947-1 класс A
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 Класс A
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 3 кВ / 5 кГц
Вследствие перенапряжения при замыкании на 4 кВ сигнальные линии 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 2 кВ
Вследствие высокочастотного облучения согласно МЭК 61000-4-6 10 B
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Излучение высокочастотных кондуктивных помех класс B для жилых, офисных и коммерческих зон; класс A для
Согласно CISPR11 промышленной зоны при пост.токе 110 В
Излучение высокочастотных полевых помех класс B для жилых, офисных и коммерческих зон; класс A для
Согласно CISPR11 промышленной зоны при пост.токе 110 В
Тип защитного устройства согласно МЭК 61508-2 тип B
Значение B10d 1 300 000
Уровень полноты безопасности (SIL) согласно МЭК 61508 3
Предел действия SIL (подсистема) согласно EN 62061 SIL CL 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
Категория останова согласно DIN EN 60204-1 0
Доля безопасных отказов (SFF) 99 %
Средний охват диагностикой (DCavg) 99 %
Интервал диагностического тестирования с помощью внутренней функции тестирования макс. 600 s
Интервал контроля работоспособности макс. 1 a
Частота отказов [FIT]
При частоте обнаруживаемых опасных отказов (λdd) 1 400 FIT
При частоте необнаруживаемых опасных отказов (λdu) 16 FIT
PFHD при высокой приоритетности запроса согласно EN 62061 2E-8 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 0
Средняя наработка до опасного отказа (MTTFd) 75 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Безопасное состояние Открытая цепь нагрузки
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX 0
PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX 0,0005
PFHD при высокой приоритетности запроса согласно EN 62061 относительно ATEX 5E-8 1/h
Уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX SIL2
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX 3 a
Число полюсов для главной цепи 3
Исполнение коммутационного контакта Гибрид
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,4 ... 2 А
Мин. нагрузка [%] 20 %; от заданного номинального тока
Исполнение защиты двигателя электронный
Рабочее напряжение расчетное значение 48 ... 500 В
Относительный симметричный допуск рабочего напряжения 10 %
Рабочая частота 1 расчетное значение 50 Гц
Рабочая частота 2 расчетное значение 60 Гц
Относительный симметричный допуск рабочей частоты 10 %
Рабочий ток
При переменном токе при 400 В расчетное значение 2 А
При AC-3 при 400 В расчетное значение 2 А
При AC-53a при 400 В при окружающей температуре 40 °C расчетное значение 2 А
Допустимый ток длительной нагрузки при пуске макс. 16 А
Рабочая мощность для трехфазного двигателя при 400 В при 50 Гц 0,09 ... 0,75 кВт
Входное напряжение на цифровом входе
При постоянном токе расчетное значение 110 В
При сигнале <0> при постоянном токе 0 ... 40 В
При сигнале <1> при постоянном токе 79 ... 121
Входное напряжение на цифровом входе
При переменном токе расчетное значение 110 В
При сигнале <0> при переменном токе 0 ... 40 В
При сигнале <1> при переменном токе 93 ... 253 В
Входной ток на цифровом входе
При сигнале <1> при постоянном токе 1,5 мА
При сигнале <0> при постоянном токе входной ток на цифровом входе при сигнале <0> 0,25 мА
При переменном токе
При 110 В 0,2 мА
При 230 В входной ток на цифровом входе при сигнале <1> 0,4 мА
При переменном токе
При 110 В 1,1 мА
При 230 В 2,3 мА
Число переключающих контактов для вспомогательных контактов 1
Рабочий ток вспомогательных контактов при AC-15 при 230 В макс. 3 А
Рабочий ток вспомогательных контактов при DC-13 при 24 В макс. 1 А
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 110 ... 230 В
При 60 Гц расчетное значение 110 ... 230 В
Относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц 15 %
Относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц оперативное напряжение питания 1 при 10 %
Переменном токе
При 50 Гц 110 ... 230 В
При 60 Гц 110 ... 230 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Относительный отрицательный допуск оперативного напряжения питания при постоянном токе 15 %
Относительный положительный допуск оперативного напряжения питания при постоянном токе 10 %
Оперативное напряжение питания 1 при постоянном токе расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе 110 В
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,85
Конечное значение 1,1
Оперативный ток при переменном токе
При 110 В при режиме ожидания 8 мА
При 230 В при режиме ожидания 6 мА
При 110 В при включении 40 мА
При 230 В при включении 25 мА
При 110 В при эксплуатации 25 мА
При 230 В при эксплуатации 14 мА
Оперативный ток при постоянном токе
При режиме ожидания 4 мА
При эксплуатации 30 мА
Пик тока включения
При переменном токе при 110 В 1 200 мА
При переменном токе при 230 В 2 900 мА
При переменном токе при 110 В при включении двигателя 1 200 мА
При переменном токе при 230 В при включении двигателя 2 900 мА
Длительность пика тока включения
При переменном токе при 110 В 1 мс
При переменном токе при 230 В 1 мс
При переменном токе при 110 В при включении двигателя 1 мс
При переменном токе при 230 В при включении двигателя мощность потерь [Вт] в цепи вспомогательного и 1 мс
Оперативного тока
В коммутационном положении ВЫКЛ.
С байпасной схемой 1,4 Вт
В коммутационном положении ВКЛ.
С байпасной схемой 3,22 Вт
Время задержки включения 90 ... 120 мс
Время задержки отключения 60 ... 90 мс
Рабочий ток
При 40 °C расчетное значение 2 А
При 50 °C расчетное значение 2 А
При 55 °C расчетное значение 2 А
При 60 °C расчетное значение 2 А
Монтажное положение вертикально, горизонтально, стоит (принимать во внимание снижение номинальных значений параметров)
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 100 мм
Ширина 23 мм
Глубина 142 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 50 мм
Вниз 50 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 50 мм
Вбок 4 мм
Вниз 50 мм
Высота над уровнем моря при высоте над уровнем моря макс. 4 000 m; Снижение параметров см. в руководстве
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Экологическая категория при эксплуатации согласно 3K6 (без обледенения, с эпизодическим выпадением конденсата),
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Давление воздуха согласно SN 31205 900 ... 1 060 hPa
Протокол поддерживается
Протокол PROFINET IO Нет
Протокол PROFIsafe Нет
Функция изделия связь по шине Нет
Протокол поддерживается протокол интерфейса AS Нет
Исполнение разъема питания винтовой зажим для главной цепи, пружинная клемма (Push-In) для цепи управления
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
Длина кабеля для двигателя неэкранированный макс. 100 м
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 1x (20 ... 12), 2x (20 ... 14)
Главных контактов
Однопроводной или многопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля поперечное сечение подключаемого провода для 0,5 ... 4 мм²
Вспомогательных контактов
Однопроводной или многопроводной 0,5 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 1 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 1,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 1x (20 ... 16), 2x (20 ... 16)
Провода
Для главных контактов 20 ... 12
Для вспомогательных контактов 20 ... 16
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 230 В расчетное значение ● для 3-фазного электродвигателя 0,125 hp
При 200/208 В расчетное значение 0,33 hp
При 220/230 В расчетное значение 0,33 hp
При 460/480 В расчетное значение 0,75 hp
Рабочее напряжение при переменном токе расчетное значение 480 В
Safety/Safety of other
Артикул 3RM1302-3AA14
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 0,326 Кг
Вид продуктов SIRIUS 3RM1 motor starters
Производитель Siemens
Ценовая Группа 41D
Группа Продукта 3762
Размер упаковки 36,00 x 109,00 x 167,00
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS 3RM1 ДЛЯ СИСТЕМ БЕЗОПАСНОСТИ, НОМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 500 В АС, ДИАПАЗОН УСТАВОК НОМ. РАБОЧЕГО ТОКА 0.4-2.0 A, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 110-230 В AC ВИНТОВЫЕ КЛЕММЫ ГЛАВНОЙ ЦЕПИ И ПРУЖИННЫЕ (ВТЫЧНЫЕ) КЛЕММЫ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RM1302-3AA14
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
