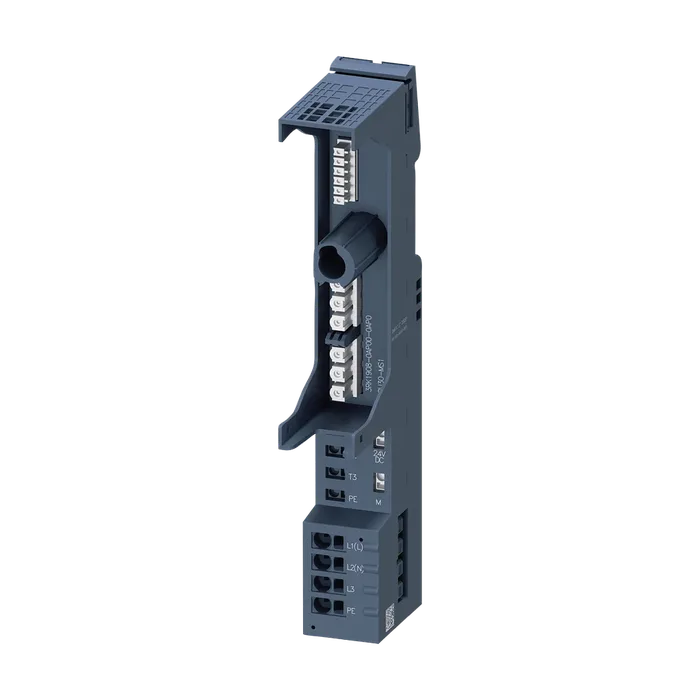

Базовый модуль (BU30-MS1) для пускателя электродвигателя ET 200SP, с вводом питания 24 В и 500 В, в комплекте крышка силовой шины
20 786 ₽С НДС
Код товара: 3RK19080AP000AP0
Доступен к заказу
01
Описание
Базовый модуль (BU30-MS1) для пускателя электродвигателя ET 200SP, с вводом питания 24 В и 500 В, в комплекте крышка силовой шины
Торговая марка изделияSIMATIC
Категория изделияКомплектующие
Наименование изделияBaseUnit
Исполнение изделияДля питания от переменного/постоянного тока
Наименование типа изделияET 200SP
Напряжение развязки расчетное значение500 В
Степень загрязнения2
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
Между главной и вспомогательной цепью500 В
Ударопрочность6g / 11 мс
Вибропрочность15 мм до 6 Гц, 2g до 500 Гц
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)04/15/2016
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от прикосновения пальцем
Число полюсов для главной цепи3
Тип напряжения рабочего напряженияПеременный ток
Рабочее напряжение расчетное значение500 В
Рабочее напряжение ввода питания переменного тока500 В
Рабочий ток при переменном токе при 400 В расчетное32 A; Управление снижение номинальных значений параметров см.
Значениев руководстве
Число цифровых входов0
Тип напряжения напряжения питанияпост. ток
Напряжение питания 1 при постоянном токе24 В
Расчетное значение
Мин. допустимый20,4 В
Макс. допустимо28,8 В
Напряжение питания ввода питания постоянного тока24 В
Допустимый ток длительной нагрузки макс.7 А
Монтажное положениевертикальный, горизонтальный
Вид креплениймонтажная шина
Высота215 мм
Ширина30 мм
Глубина необходимое расстояние при последовательном75 мм
Монтаже
Вверх50 мм
Вниз50 мм
Высота над уровнем моря при высоте над уровнем моря макс.4 000 m; Снижение параметров см. в руководстве
Окружающая температура
При эксплуатации-25 ... +60 °C; Снижение параметров см. в руководстве
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Экологическая категория при эксплуатации согласно МЭК 607213K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства)
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Давление воздуха согласно SN 31205900 ... 1 060 hPa
Исполнение разъема питания
Для главной цепипружинная клемма (Push-In)
Для цепи вспомогательного и оперативного токапружинная клемма (Push-In)
Тип соединительной клеммы вид подключаемых сечений проводов для вводаPush-In клемма
Питания
Однопроводной1x 1 ... 6 мм²
Тонкожильный без заделки концов кабеля1x 1 ... 6 мм²
Тонкожильный с заделкой концов кабеля вид подключаемых сечений проводов на входах1x 1 ... 6 мм²
Напряжения питания
Однопроводной1x 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля1x 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля1x 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для проводов американского калибра (AWG) для ввода питания1x 18 ... 10
На входах напряжения питания для проводов американского калибра (AWG) однопроводной вид подключаемых сечений проводов для отвода1x 20 ... 12
Со стороны нагрузки
Однопроводной1x 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля1x 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля1x 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов для проводов американского калибра (AWG) для отвода со стороны нагрузки1x 20 ... 12
Форма шлица отверткиЗазор
Размер шлица отверткиСтандартная отвертка 0,6 мм x 3,5 мм
Артикул3RK1908-0AP00-0AP0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,230 Кг
Вид продуктовET 200SP motor starters
ПроизводительSiemens
Ценовая Группа42D
Группа Продукта3724
Размер упаковки57,00 x 219,00 x 86,00
Единицы Измерения1 шт.
Описание ПродуктаБазовый модуль (BU30-MS1) для пускателя электродвигателя ET 200SP, с вводом питания 24 В и 500 В, в комплекте крышка силовой шины
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK1908-0AP00-0AP0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
