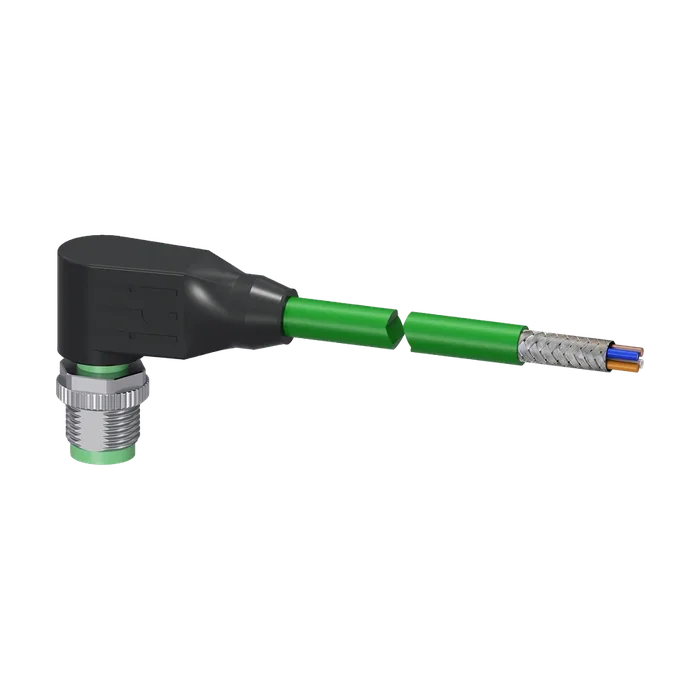

Описание изделия M12 штекер, под углом
Длина кабеля 3 м
Маркировка кабеля ШИНА: 2x2xAWG22/7 9YH(ST)C11Y
Допустимый ток длительной нагрузки на каждый контактный штырек макс. 4 А
Рабочее напряжение
При постоянном токе макс. 60 В
При переменном токе макс. 60 В
Выдерживаемое импульсное напряжение расчетное значение 1,5 кВ
Волновое сопротивление
При 100 МГц ном. значение 100 Ω
Удельный коэффициент затухания
При 4 МГц макс. dB/m 0,041
При 10 МГц макс. dB/m 0,065
При 16 МГц макс. dB/m 0,083
При 100 МГц макс. dB/m 0,22
Тип штекера Штекер/открытый
Кодировка штекера круглого штекерного соединителя М12 D
Число электрических жил 4
Вид кабельного отвода под углом
Число полюсов 4
Цвет
Оболочки кабеля зеленый
Изоляции проводов для передачи данных желтый, белый, оранжевый, синий
Материал
Оболочки кабеля Полиуретан
Изоляции жил Полоний
Корпуса Термопластичный полиуретан
Исполнение экрана Экранирующая оплетка из оцинкованной медной проволоки
Исполнение разгрузки от натяжения с заливкой
Радиус изгиба
При однократном изгибании мин. допустимый 33,5 мм
При многократном изгибании мин. допустимый 100,5 мм
Число циклов изгиба 2 000 000
Механический срок службы (циклов втыкания) 100
Наружный диаметр
Внутреннего провода 0,75 мм
Провода 6,7 мм
Симметричный допуск на наружный диаметр провода 0,2 мм
Сечение провода ном. значение 0,34 мм²
Исполнение фиксатора штекера M12x1 резьба
Оконцовка кабелей оснащено с обеих сторон
Химическая стойкость
Против минеральных масел условно, следует проверять в зависимости от приложения
Против воды условно, следует проверять в зависимости от приложения
Против жира условно, следует проверять в зависимости от приложения
Степень загрязнения 3
