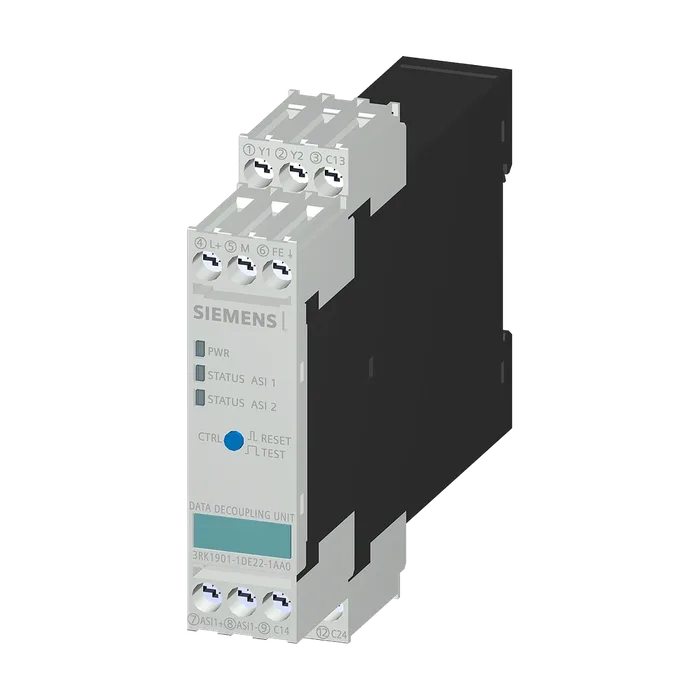

AS-i, разъединитель данных 2 x 4 A Винтовые клеммы, AS-i, двойной Развязывающий модуль данных IP20, SlimLine S22,5 винтовые клеммы Установочная ширина модуля 22,5 мм IN: 24 В/30 В DC OUT: 2 x AS-I, 4 А встроенная защита от перегрузки встроенное обнаружение замыкания на землю Сигнальный контакт
11 419,59 ₽С НДС
Код товара: 3RK19011DE221AA0
Доступен к заказу
01
Описание
AS-i, разъединитель данных 2 x 4 A Винтовые клеммы, AS-i, двойной Развязывающий модуль данных IP20, SlimLine S22,5 винтовые клеммы Установочная ширина модуля 22,5 мм IN: 24 В/30 В DC OUT: 2 x AS-I, 4 А встроенная защита от перегрузки встроенное обнаружение замыкания на землю Сигнальный контакт
Наименование изделиядвойной модуль развязки данных
Исполнение изделияSlimLine S22,5 – модули для работы в электрошкафу IP20
Степень защиты IPIP20
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс.% 70 C
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750с A
Справочный идентификатор согласно DIN EN 61346-2A
Отдаваемая активная мощность240 Вт
Механический срок службы (коммутационных циклов) сигнальных контактов типичный1 000 000
Функция изделия
Автоматический сбросНет
Внешний сбросДа
Ручной сбросДа
Обнаружение замыканий на землюДа
Функция тестирования сигнальных контактовДа
Подходит для заземленных сетей AS-iДа
Пригоден для незаземленных сетей AS-iДа
Пригоден для питания AS-i 24 ВДа
Последовательная задержка включенияДа
Интерфейс AS для разделения данныхДа
Функция сбросада
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки2,5 ... 4 А
Число электрических соединений для сигнального контакта3
Число выходов для интерфейса AS макс.2
Исполнение индикатора как индикация состояния с помощью светодиодовда
Число коммутационных контактов как замыкающий контакт для функции сигнализации2
Исполнение коммутационного контакта как замыкающий контакт для функции сигнализациида
Время задержки срабатывания последовательной200 мс
Протокол поддерживается протокол интерфейса ASДа
Рабочий ток вспомогательных контактов
При AC-15 при 24 В3 А
При DC-13 при 24 В1 А
Тип напряжения
Значений входного напряженияПостоянный ток
Входного напряженияПостоянный ток
Характеристика выхода устойчивый к коротким замыканиямДа
Выходное напряжение
1 при постоянном токе
Расчетное значение30 В
Расчетное значение20,5 ... 31,6 В
2 при постоянном токе расчетное значение24 В
Выходной ток при постоянном токе макс.4 А
Входное напряжение
1 при постоянном токе
Расчетное значение30 В
Расчетное значение21 ... 32 В
2 при постоянном токе расчетное значение24 В
Входной ток при постоянном токе макс.8,2 А
Исполнение защиты от коротких замыканийэлектронный
Монтажное положениевертикальной
Вид креплениймонтаж на шине 35 мм или настенный монтаж с помощью вставных планок
Ширина22,5 мм
Высота101,3 мм
Глубина121,2 мм
Исполнение разъема питания для цепи вспомогательного и оперативного токавинтовой зажим
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
С заделкой концов кабеля1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 14)
Сертификат соответствияCE / UL / CSA
Пригодность к использованию противоаварийные электрические цепиДа
Артикул3RK1901-1DE22-1AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,200 Кг
Вид продуктовМодуль развязки данных S22.5
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3721
Размер упаковки107,00 x 115,00 x 30,00
Единицы Измерения1 шт.
Описание ПродуктаAS-I РАЗВЯЗКА 2 X 4A ВИНТ., AS-INTERFACE DUAL DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ВИНТ.,-TYPE TERMINALS, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 2 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТCTS, R
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK1901-1DE22-1AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
