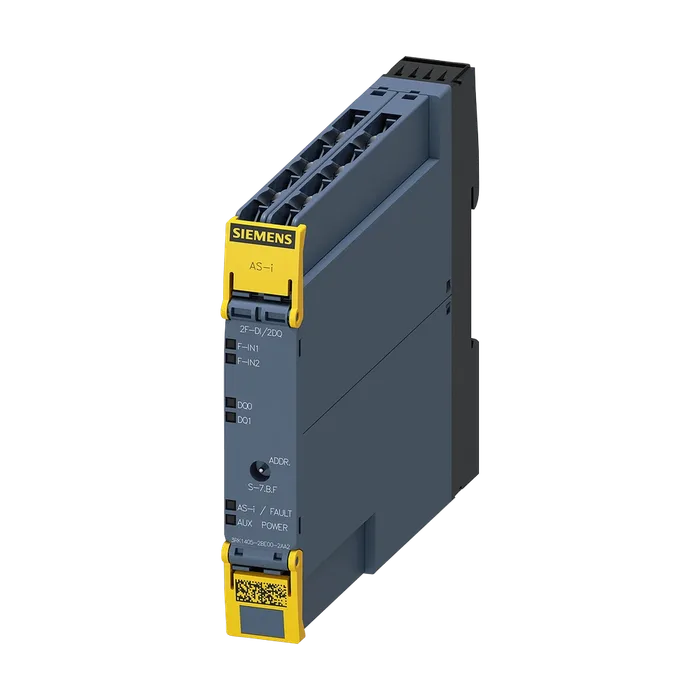

Модуль ASIsafe SlimLine Compact SC17.5F digital safety 2 Оу-ЦВх/2 ЦВых, IP20 2 x вход для механических датчиков 2 x стандартный выход 24 В DC Питание выхода с возможностью переключения винтовые клеммы Установочная ширина 17,5 мм
по запросуС НДС
Код товара: 3RK14052BE002AA2
Доступен к заказу
01
Описание
Модуль ASIsafe SlimLine Compact SC17.5F digital safety 2 Оу-ЦВх/2 ЦВых, IP20 2 x вход для механических датчиков 2 x стандартный выход 24 В DC Питание выхода с возможностью переключения винтовые клеммы Установочная ширина 17,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC17.5F, 2F-DI/2DQ
Степень защиты IPIP20
Исполнение типа ведомого устройствастандартный исполнительный модуль
Профиль ведомого интерфейса ASS-7.B.F
Код ID1F; Заводская настройка, изменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.270 мА
При 24 В с AS-i Power24V макс.270 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Как индикация состояния входов/выходовСветодиодный индикатор желтый/красный
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов0
Число цифровых входов противоаварийный2
Тип входной характеристикиmechanical contacts
Число цифровых выходов2
Исполнение коммутационного выходатранзистор (PNP)
Функция изделия для источника питания защита от перемены полярностиДа
Характеристика выхода устойчивый к коротким замыканиямДа
Функция изделияВстроенная защита от индуктивных влияний
Суммарный ток цифровых выходов на каждый0,5 А
Модуль макс.
Примечание0,2 А при питании через AS-интерфейс / 0,5 А при питании через Uaux
Тип источника питания на выходахAS-интерфейс/переключение на U_AUX
Допустимый ток длительной нагрузки0,5 A; 0,15 А при питании через AS-интерфейс / 0,5 А при питании
Полупроводникового выхода при DC-13 при 24 Вчерез Uaux
Число аналоговых входов0
Число аналоговых выходов0
Уровень полноты безопасности (SIL) согласно МЭК 615083
Уровень эффективности защиты (PL) согласно EN ISO 13849-1e
Категория согласно EN ISO 13849-1при категории 4
Доля безопасных отказов (SFF)99 %
PFHD при высокой приоритетности запроса согласно EN 620610,0000000045 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615080,000005
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина17,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовВинтовые клеммы
Тонкожильный с заделкой концов кабеля1x (0,25 ... 2,5 мм²), 2x (0,25 ... 1,0 мм²)
Тонкожильный без заделки концов кабеляне допускается
Для проводов американского калибра (AWG) однопроводной1x (20 ... 14), 2x (18 ... 16)
Для проводов американского калибра (AWG) многопроводнойне допускается
Артикул3RK1405-2BE00-2AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,192 Кг
Вид продуктовSlimLine Compact
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки111,00 x 158,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль ASIsafe SlimLine Compact SC17.5F digital safety 2 Оу-ЦВх/2 ЦВых, IP20 2 x вход для механических датчиков 2 x стандартный выход 24 В DC Питание выхода с возможностью переключения винтовые клеммы Установочная ширина 17,5 мм
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1405-2BE00-2AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
