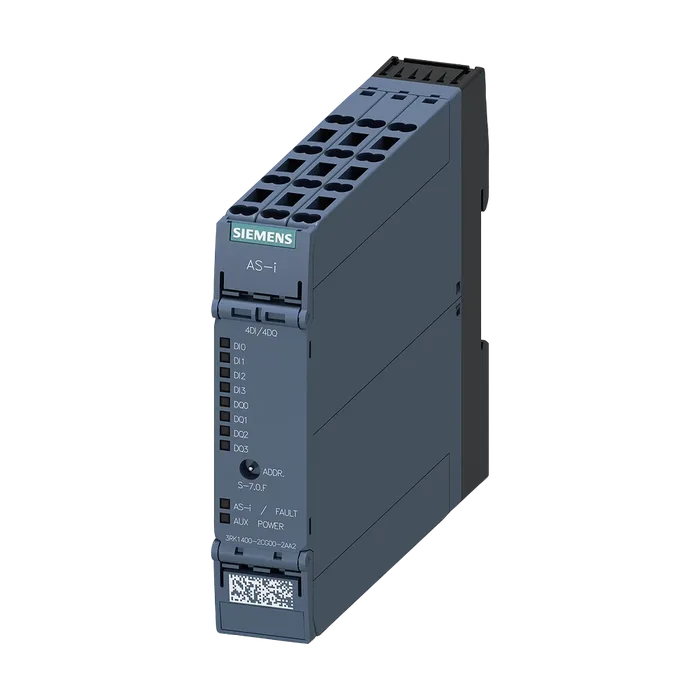

Модуль AS-i SlimLine Compact SC22.5, цифровой 4 ЦВх/4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы пружинные клеммы Установочная ширина 22,5 мм
11 285,63 ₽С НДС
Код товара: 3RK14002CG002AA2
Доступен к заказу
01
Описание
Модуль AS-i SlimLine Compact SC22.5, цифровой 4 ЦВх/4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы пружинные клеммы Установочная ширина 22,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC22.5, 4DI/4DQ, стандарт
Степень защиты IPIP20
Исполнение типа ведомого устройствастандартный исполнительный модуль
Профиль ведомого интерфейса ASS-7.0.F
Код ID1F; Заводская настройка, изменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.270 мА
При 24 В с AS-i Power24V макс.270 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Как индикация состояния входов/выходовСветодиодный индикатор желтый/красный
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов4
Число цифровых входов противоаварийный0
Тип входной характеристикиPNP Type 2
Способ подключениядвух- и трехпроводная техника
Тип источника питания для питания датчиковAS-интерфейс/переключение на U_AUX
Допустимый ток длительной нагрузки питания датчиков для всех входов при окружающей500 мА
Температуре 40 °C
Примечание200 мА при питании через AS-интерфейс / 500 мА при питании через Uaux
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкамДа
Датчиков
От интерфейса AS8,5 В
От внешнего вспомогательного напряжения1 В
Число цифровых выходов4
Исполнение коммутационного выходатранзистор (PNP)
Функция изделия для источника питания защита от перемены полярностиДа
Характеристика выхода устойчивый к коротким замыканиямДа
Функция изделияВстроенная защита от индуктивных влияний
Суммарный ток цифровых выходов на каждый модуль макс.4 А
Тип источника питания на выходахЧерез AUX POWER
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В2 А
Число аналоговых входов0
Число аналоговых выходов0
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина22,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовПружинные клеммы
Тонкожильный с заделкой концов кабеля1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)
Тонкожильный без заделки концов кабеля1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной1x (20 ... 16), 2x (20 ... 16)
Для проводов американского калибра (AWG) многопроводной1x (20 ... 16), 2x (20 ... 16)
Артикул3RK1400-2CG00-2AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,220 Кг
Вид продуктовSlimLine Compact
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки111,00 x 156,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль AS-i SlimLine Compact SC22.5, цифровой 4 ЦВх/4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы пружинные клеммы Установочная ширина 22,5 мм
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1400-2CG00-2AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
